Девять скрытых ошибок при установке, которые ставят под угрозу точность расхода

Сталкивались ли вы когда-нибудь с неточными показаниями, сложным обслуживанием или полным отказом при установке расходомера?

В большинстве случаев проблема заключается не в самом приборе, а в деталях установки, которые часто упускаются из виду.
Недостаточные прямые участки труб для электромагнитных расходомеров, неправильное расположение фильтров для расходомеров переменной площади или краны давления, установленные вниз на клиновых расходомерах – все эти мелкие ошибки могут привести к серьезным сбоям в работе системы.
В этой статье обобщены девять наиболее распространенных проблем при установке расходомеров на месте, что поможет вам избежать этих ошибок прямо из источника.

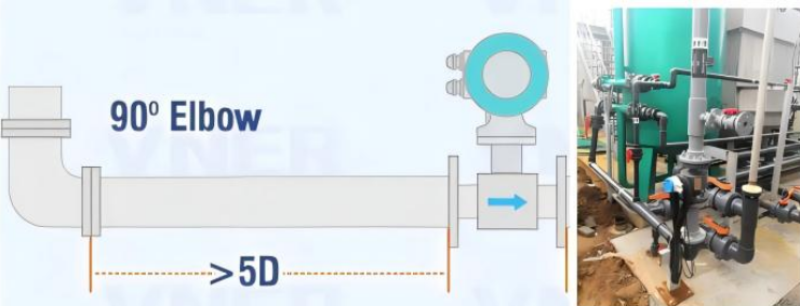

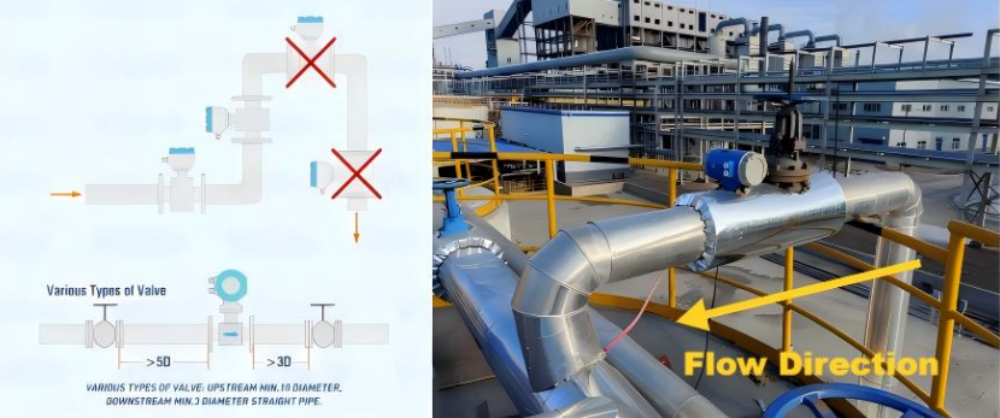

01. Неправильное положение установки или недостаточная длина прямой трубы (электромагнитный расходомер).

• Для обеспечения точных измерений расходомер всегда должен работать при полной трубе.

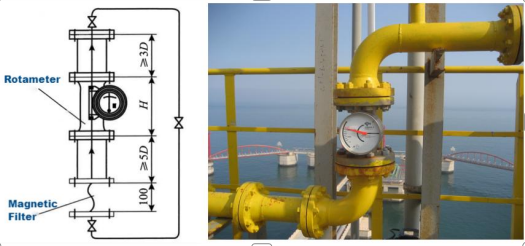

02. Неправильная установка магнитного фильтра (расходомера с регулируемым сечением).

• Входной прямой участок следует измерять после магнитного фильтра, а не перед ним.

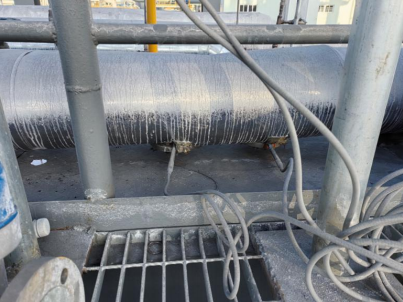

03. Неправильная установка клинового расходомера.

• Установка фланца для отбора давления вниз или слишком близко к платформе не оставляет места для обслуживания и приводит к накоплению отложений в порту давления, что приводит к ошибкам измерений. Всегда обеспечивайте правильную ориентацию и свободное пространство для обслуживания.

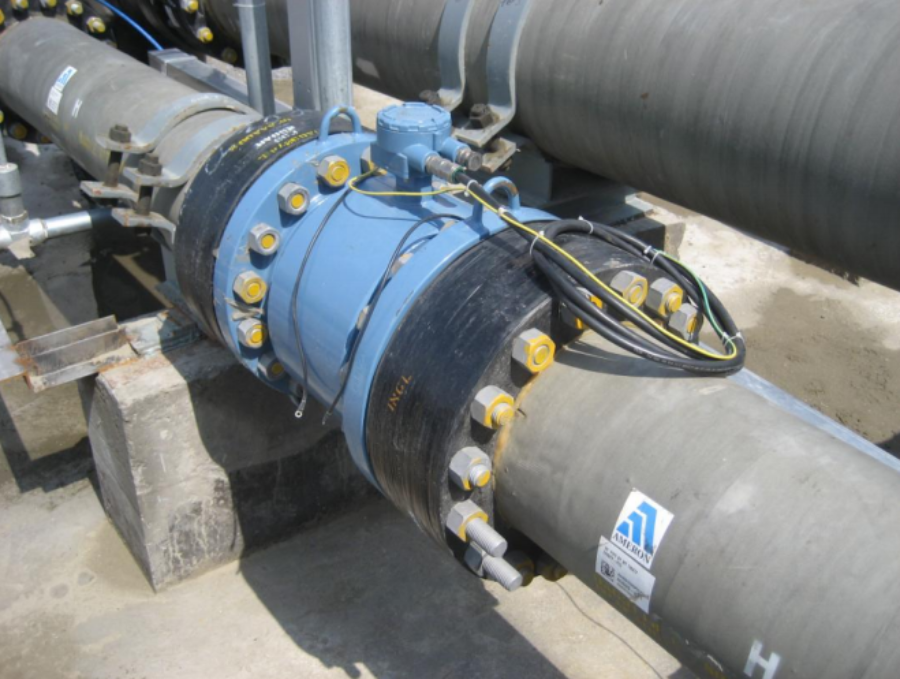

04. Заземляющие кольца, необходимые для неметаллических трубопроводов (электромагнитный расходомер)

• Электромагнитные расходомеры должны быть правильно заземлены.
• Для металлических трубопроводов можно применять внутренние заземлители.
• Для неметаллических или металлических труб с облицовкой необходимы заземляющие кольца для обеспечения стабильного опорного сигнала.

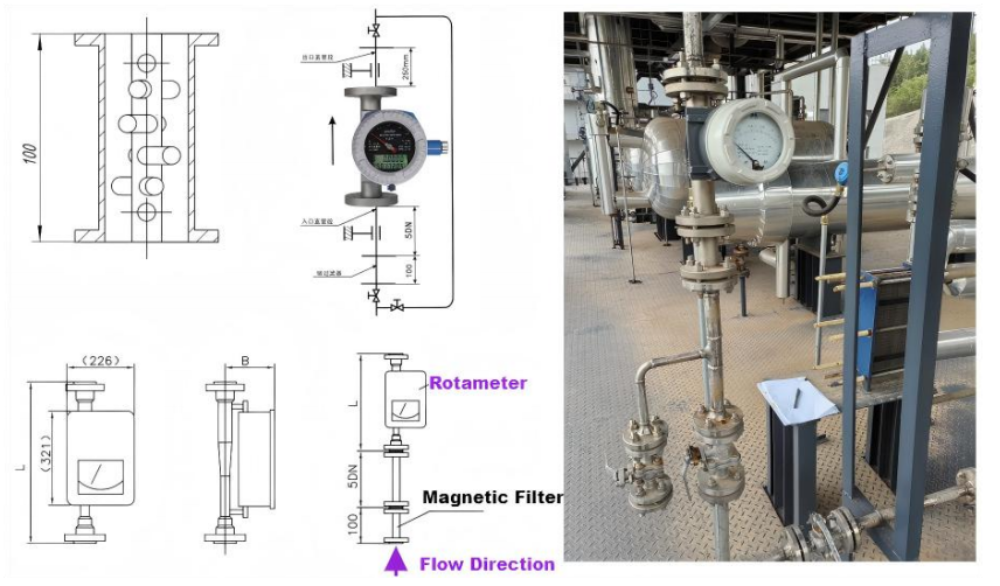

05. Требования к прямолинейному участку вверх и вниз по потоку (расходомер с переменным сечением)

• Входной и выходной трубопроводы должны соответствовать размеру отверстия счетчика.
• Если позволяет место для установки, сохраняйте длину прямых труб не менее 5D на входе и 3D на выходе.
• Примечание. Некоторые производители могут заявлять об отсутствии требований к прямолинейности. но достаточная длина по-прежнему рекомендуется для
  оптимальная точность.

06. Требования к прямолинейному участку вверх и вниз по потоку (электромагнитный расходомер)

• Избегайте установки расходомера вблизи элементов, нарушающих поток, таких как клапаны, колена или байпасные линии.
• По возможности обеспечьте наличие прямых участков не менее 10D вверх по течению и 5D вниз по течению («правило 10D-5D»).
• Как минимум, поддерживайте 5D вверх по потоку и 3D вниз по потоку для достижения стабильных и точных показаний.

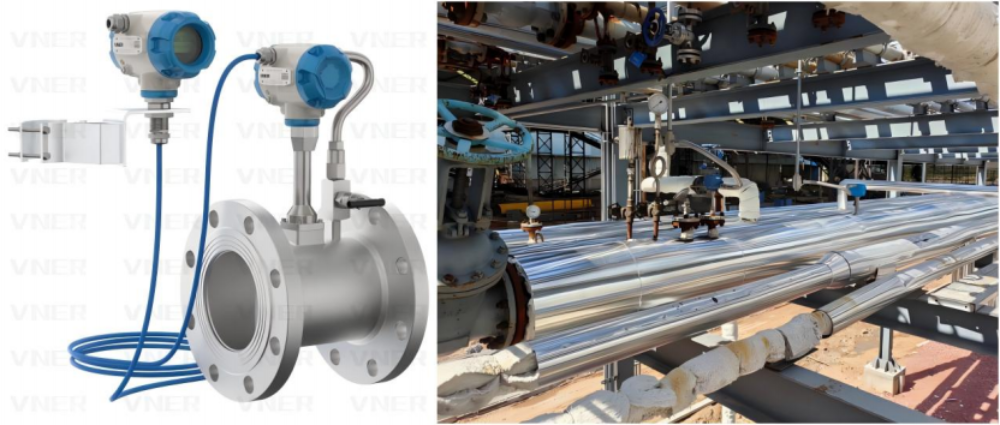

07. Вихревой расходомер дистанционного типа, рекомендуемый для измерения пара.

• Для измерения пара и установки на трубных эстакадах рекомендуется использовать дистанционный вихревой расходомер (разъемного типа). Эта конфигурация позволяет осуществлять дистанционное считывание и настройку параметров, что позволяет держать преобразователь вдали от зон с высокой температурой (>250 °C) и делает его пригодным для установки на возвышенностях или в труднодоступных местах.
• Кабель дистанционного управления должен представлять собой двухжильный экранированный кабель, поставляемый производителем, стандартной длиной 5 м (можно настроить до 20 м).

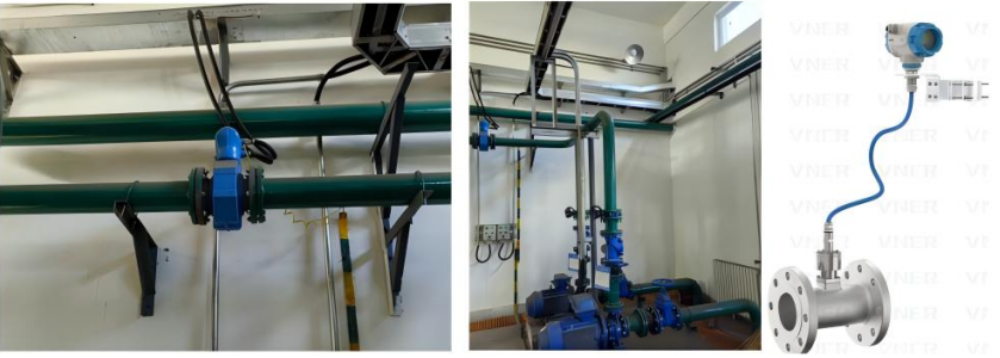

08. Используйте инструменты выносного типа для труднодоступных мест установки

• Для установок, расположенных на высоте, в траншеях или вдоль трубных эстакад, где наблюдение или регулировка на месте затруднены, для более безопасной и удобной работы настоятельно рекомендуется использовать приборы дистанционного типа.

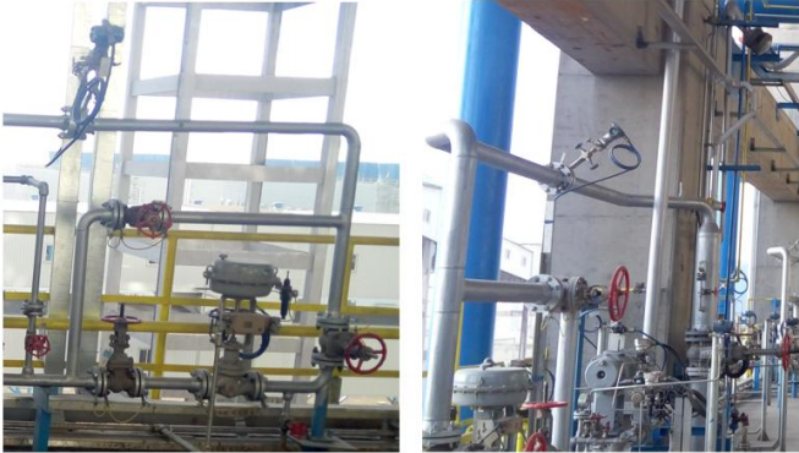

09.Монтажное положение датчиков перепада давления (диафрагменный расходомер)

• В зависимости от схемы установки датчик перепада давления следует монтировать на уровне земли или на доступной платформе для упрощения калибровки и обслуживания.

• Эти девять примеров демонстрируют наиболее распространенные ошибки установки, встречающиеся при измерении расхода. Понимая и учитывая эти детали во время настройки, вы можете повысить надежность, сократить время простоя и обеспечить долгосрочную точность измерений.
