Манометрическое давление против абсолютного давления: практическое руководство по промышленному расходу

Компьютер расхода газа на городской заправочной станции показывал значение около 6% после замены датчика давления. Импульсные линии были чистыми, диафрагма не изменилась, сертификат калибровки соответствовал бирке. Проблема была проще и дороже, чем неисправный датчик: датчик манометра был подключен к входу абсолютного давления. На этом участке местное атмосферное давление составляло примерно 95 кПа, а не постоянная величина 101,325 кПа, хранящаяся в компьютере расхода. Прибор был точным как измерительное устройство, но в расчетах использовалась неправильная ссылка.

Манометрическое и абсолютное давление описывают одну и ту же физическую величину относительно разных нулевых точек. Манометрическое давление использует местную атмосферу в качестве нуля. Абсолютное давление использует идеальный вакуум в качестве нуля. Зависимость проста: абсолютное давление равно манометрическому давлению плюс местное атмосферное давление. Технические последствия менее очевидны, особенно в условиях вакуума, потока газа низкого давления, установок, чувствительных к высоте, и коммерческого учета. Правильный выбор начинается с переменной процесса и контракта, а не с модели преобразователя, оказавшейся на полке.

Начните с контрольной точки, а не с передатчика

Показания давления являются неполными, пока не известны их исходные значения. Манометрическое значение 50 кПа означает высоту на 50 кПа над окружающей атмосферой. Абсолютное значение 50 кПа означает, что вакуум на 50 кПа выше идеального. Эти два числа могут описывать совершенно разные плотности газа, температуры кипения и поправки на расход. В установке с номинальным атмосферным давлением вблизи уровня моря численная разница составляет около 101 кПа; на большей высоте разрыв меняется.

Формула P _пресс = П _{манометр} P _{банкомат} . Таким образом, показание вакуумметра -30 кПа соответствует абсолютному давлению около 70 кПа, когда местное атмосферное давление составляет 100 кПа. Отрицательный знак — это условное обозначение манометра, а не отрицательное абсолютное давление. Абсолютное давление не может опускаться ниже нуля. Это различие имеет значение, когда система управления, защитная блокировка или компьютер расхода ожидают одного задания, а получают другое.

Герметичные датчики манометра добавляют третий корпус. Они используют герметичный внутренний эталон, близкий к одной атмосфере, а не живую местную атмосферу. Иногда их рассматривают как псевдоабсолютные устройства, но они не являются настоящими абсолютными передатчиками. Изменения температуры и целостность уплотнения могут изменить эталонное значение. Если процесс требует фиксированного эталонного значения вакуума, укажите датчик абсолютного давления; если требуется измерение относительно атмосферы, используйте датчик манометра с вентиляцией.

Почему атмосферное давление не является константой

Стандартная атмосфера удобна для учебников, а не для документации сайта. На уровне моря стандартное атмосферное давление составляет 101,325 кПа абсолютного значения или 14,696 фунтов на квадратный дюйм абсолютного значения. На высоте 1500 м атмосферное давление приближается к 85 кПа. Погодные системы могут перемещать местное давление на несколько кПа, а герметичная диспетчерская или корпус компрессора могут не воспринимать такое же давление, как наружный передатчик.

Для гидравлических систем и общего мониторинга предприятия эти отклонения часто находятся в пределах неопределенности измерений. Для газопровода низкого давления, вакуумной дистилляционной колонны или компьютера расхода, преобразующего фактический объем в стандартный объем, несколько кПа могут быть существенной погрешностью. Датчик манометра, установленный на высоте и соединенный с фиксированной постоянной уровнем моря в вычислителе расхода, будет завышать абсолютное давление. В этом случае при расчете расхода завышается плотность газа или стандартный объем, в зависимости от используемого уравнения.

Практический ответ — записать ссылку в таблицу данных, на P&ID и в процедуру калибровки. Если датчик манометра используется там, где требуется абсолютное давление, измерьте местное барометрическое давление подходящим барометром и применяйте его с той же частотой, что и при расчете расхода. Не рассматривайте 101,325 кПа как константу площадки, если площадка не была проверена на соответствие этому предположению.

Когда выбор ссылки меняет результат

Разница между манометрическим и абсолютным давлением не академическая. Это изменяет нулевую точку измерения, интерпретацию показаний вакуума и достоверность компенсации расхода газа. В таблице ниже приведены практические сравнения.

Измерение расхода: когда давление становится корректирующим входным сигналом

Многие расходомеры измеряют объем в условиях линии. Газотурбинные счетчики, вихревые счетчики и устройства дифференциального давления часто требуют коррекции давления и температуры для преобразования фактического объема в стандартный объем или массу. Уравнение коррекции предполагает абсолютное давление. Если датчик подает избыточное давление, компьютер расхода должен добавить местное барометрическое давление. Если добавить фиксированную константу, результат будет правильным только при одной высоте и одном погодном условии.

Именно здесь расходомер с компенсацией давления может снизить риск интеграции. Вихревой расходомер с компенсацией температуры и давления, такой как серия SA80TTP, вносит корректирующие входные данные в измерительный блок вместо того, чтобы оставлять преобразование эталонного значения на отдельном устройстве. Инженерный вопрос остается прежним: подтвердить, использует ли внутренний расчет абсолютное давление и как обрабатывается эталонное барометрическое значение во время ввода в эксплуатацию.

SA80T-TP Вихревой расходомер с компенсацией температуры/давления Интегрирует измерение температуры и давления, а также расчет плотности в реальном времени для компенсированного массового и стандартного объемного расхода при работе с паром и газом. Посмотреть продукт →

Для элементов измерения перепада давления статическое давление также влияет на преобразователь и коэффициент расхода. Датчик манометра может быть приемлем для местного индикатора, но компьютеру расхода по-прежнему требуется абсолютное статическое давление для определения плотности. В условиях вакуума необходимость более очевидна: абсолютное давление является единственным эталоном, который остается положительным и физически значимым во всем рабочем диапазоне.

Выбор манометра или абсолюта для проекта

Спецификация должна начинаться с вопроса о процессе. Является ли переменная естественным образом выраженной относительно окружающей атмосферы, или физика зависит от абсолютного давления? Давление нагнетания насоса обычно представляет собой манометрическое измерение, поскольку полезным значением является давление над атмосферой. Расчет вакуумной колонны, входа компрессора или плотности газа обычно является абсолютным, поскольку атмосфера не является значащим нулем.

Следующие проверки помогают обеспечить единообразие выбора от спецификации до ввода в эксплуатацию:

• Прочтите контракт и тег системы управления. Коммерческий учет, защитные блокировки и компьютеры расхода часто явно указывают абсолютное давление.
• Запишите местное атмосферное давление и высоту участка. Датчику манометра, используемому в абсолютных расчетах, требуется измеренное атмосферное эталонное значение, а не стандартная константа.
• Проверьте метод калибровки. Датчик манометра обычно выбрасывается в атмосферу и обнуляется; датчику абсолютного давления необходим эталонный вакуум или документированный источник абсолютного давления.
• Подтвердите единицы. фунты на квадратный дюйм и фунты на квадратный дюйм, бары и бары, а также манометрические и абсолютные кПа нельзя смешивать в одном расчете.
• Избегайте герметичного манометра в качестве замены абсолютного, если не были проверены допуски процесса и температурный диапазон.
• Внимательно проверьте условия вакуума. Датчик манометра может подойти для индикации, но абсолютное давление является более безопасной основой для контроля и защиты.

Детали калибровки и обнуления, вызывающие полевые ошибки

Датчик манометра обнуляется, а его сторона высокого давления выходит в местную атмосферу. Это верно для манометрического измерения, но это не абсолютный ноль. Датчик абсолютного давления, обнуленный с помощью вентилируемого верхнего плеча, будет измерять местное атмосферное давление, а не нулевое. Если техник воспримет это показание как нулевую ошибку и скорректирует его, датчик будет ошибаться примерно на одну атмосферу. Ошибка может выглядеть как небольшое смещение на стенде и серьезная ошибка плотности в полевых условиях.

Поэтому для абсолютной калибровки требуется эталонный вакуум или известный источник абсолютного давления. В сертификате калибровки должны быть указаны эталон и погрешность. Для манометрических устройств в сертификате должно быть указано, что атмосферное отверстие было открыто и что местное барометрическое давление было зарегистрировано, если устройство будет использоваться в абсолютном расчете. Калибровка, выполненная на уровне моря, не переносится автоматически на высокогорное место, если эталонное давление не является частью процедуры.

Выбор диапазона также имеет значение. Датчик с диапазоном измерения 0–1000 кПа, используемый при абсолютном давлении 5 кПа, может иметь приемлемую точность на бумаге, но плохое практическое разрешение. В условиях вакуума составной диапазон или выделенный абсолютный диапазон часто обеспечивают лучший контроль. Решение о покупке должно включать ссылку, диапазон, метод калибровки и стратегию использования запасных частей. Два преобразователя с одинаковым номинальным давлением и точностью могут быть невзаимозаменяемыми, если один из них манометрический, а другой абсолютный.

Распространенные ошибки при спецификации, установке и покупке

Самая распространенная ошибка — заказ по привычке. Группа технического обслуживания может стандартизировать датчики манометров для гидравлического обслуживания, а затем использовать их в контуре коррекции расхода газа. Тег, проводка и выходной сигнал выглядят совместимыми, но ссылка неверная. Компьютер расхода все равно может принять сигнал и выдать правдоподобное число, что затрудняет обнаружение ошибки.

Другие повторяющиеся проблемы включают использование фиксированной атмосферной постоянной на станции, находящейся на высоте, регистрацию показаний вакуума как отрицательного абсолютного давления и предположение, что герметичный датчик манометра является абсолютным устройством. Установка может внести собственное смещение, если в импульсных линиях останется воздух или жидкость, изменяющая давление на датчике. Установки с дифференциальным давлением требуют особого внимания, поскольку на результат влияют как статическое давление, так и опорная сторона.

Проверки закупок, которые снижают риск

Прежде чем опубликовать заказ на поставку, проверьте ссылку в техническом описании, строку устройства в системе управления, процедуру калибровки и описание запасных частей. Спросите, предполагает ли расчет расхода абсолютное давление. Если ответ «да», подтвердите, подает ли датчик абсолютное давление напрямую или система добавляет измеренное барометрическое значение. Небольшой этап документирования на этапе спецификации обходится дешевле, чем исследование объекта после запуска.

Как компания VNER подходит к измерению расхода с учетом давления

VNER — производитель расходомеров, обслуживающий перерабатывающая промышленность такие как нефть и газ, нефтехимия, энергетика и очистка воды. В этом контексте давление часто является вторичным фактором, определяющим плотность газа, стандартный объем или безопасные условия эксплуатации. Компания инженерно-ориентированный расчет и выбор Процесс начинается с жидкости, рабочего давления, температуры и требуемой основы измерения, а не с каталожного номера.

При измерении на основе массы массовый расходомер Кориолиса измеряет массу напрямую, поэтому опорное давление не играет важной роли в уравнении расхода. Линейное давление по-прежнему имеет значение для номинальных характеристик счетчика, проверки плотности и конструкции установки. Серия AC является одним из вариантов, когда процесс требует прямого измерения массы, а не объема, скорректированного по давлению и температуре.

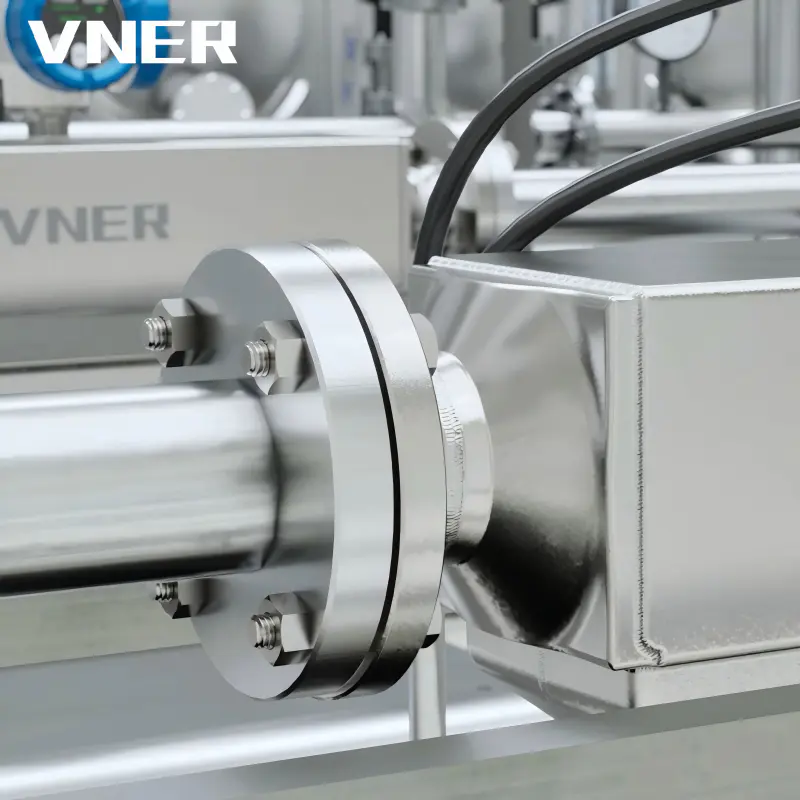

Массовый расходомер Кориолиса серии AC для прямого измерения массы Непосредственное измерение массового расхода и плотности, предлагая варианты с высокой точностью для жидкостей, суспензий и газов там, где прямое измерение массы подходит для процесса. Посмотреть продукт →

При измерении объема газа эталонное давление становится частью измерительной цепи. Газотурбинный счетчик измеряет фактический объем, а компьютер расхода или компенсационный пакет преобразует его в стандартные условия, используя абсолютное давление и абсолютную температуру. Газотурбинный расходомер LWQ обычно применяется там, где газ чистый и условия эксплуатации подходят для турбинного расходомера; проверка при вводе в эксплуатацию должна подтвердить, как достигается абсолютное давление.

Газотурбинный расходомер серии LWQ с дополнительной компенсацией температуры/давления Измеряет объемный расход чистого, сухого газа и может рассчитывать стандартный объем с помощью встроенных датчиков температуры и давления, поддерживая проверки при вводе в эксплуатацию по эталонному давлению. Посмотреть продукт →

Более общий урок заключается в том, что датчики давления и расходомеры должны рассматриваться как одна измерительная система. Датчик манометра может быть абсолютно точным и при этом давать неправильный результат стандартного объема, если расчет предполагает абсолютное давление. Документирование эталона, местных барометрических предположений и метода калибровки делает эту ответственность видимой для групп по приборам, контролю и закупкам.

Путь практического решения

Используйте манометрическое давление, когда вопрос процесса естественно зависит от атмосферы и когда барометрические изменения находятся в пределах допустимой неопределенности. Типичные примеры включают гидравлическое давление, напор насоса, контроль дифференциального давления на фильтре и общую индикацию установки. Используйте абсолютное давление, когда процесс включает в себя вакуум, плотность газа, компенсацию потока, термодинамику или запись, которая должна оставаться значимой на разных высотах.

Если выбор не очевиден, сначала напишите расчет. Если уравнение содержит абсолютное давление, укажите датчик абсолютного давления или манометрический датчик с измеренным барометрическим входным сигналом. Если уравнение содержит избыточное давление, убедитесь, что система управления и процедура калибровки используют один и тот же вентилируемый эталон. Затем проверьте диапазон, сертификат калибровки, строку устройства и описание запасной части. Цель не в том, чтобы сделать каждый инструмент абсолютным; это значит сделать ссылку явной и последовательной.

Манометрическое и абсолютное давление не являются конкурирующими технологиями. Это два способа указать, где начинается ноль. Манометрический передатчик определяет, насколько далеко процесс находится над местной атмосферой. Абсолютный передатчик отвечает на вопрос, насколько высоко он находится над вакуумом. Первый интуитивно понятен для многих гидравлических и пневматических систем. Второе необходимо, когда речь идет о вакууме, плотности газа, коррекции расхода или записи, не зависящей от высоты.

Самые надежные проекты рассматривают ссылку как элемент спецификации, а не второстепенную мысль. Они записывают местное атмосферное давление, указывают ссылку в таблице данных, выравнивают уравнение расходомера с выходным сигналом преобразователя и калибруют по правильному нулю. Эта дисциплина предотвращает превращение небольшого слова на бирке в большую ошибку в потоке, безопасности или коммерческом учете.
