Измерение расхода природного газа: адаптация счетчиков к реальным условиям эксплуатации

Утром при холодном запуске котельная может показать два разных общего количества газа, прежде чем кто-либо придет к согласию, какой из них правильный. Счетчик коммунальных услуг сообщает об энергии, подаваемой в стандартных условиях. Субметр завода показывает фактические кубические метры при линейном давлении. Цифры не обязательно неверны; они отвечают на разные вопросы. Измерение расхода природного газа становится дорогостоящим, когда в спецификации покупки указывается тип счетчика, а не количество, которое необходимо сообщать, условия, при которых оно должно сообщаться, и последствия неправильных показаний.

Практический вывод прост: определите измерение расхода природного газа как систему, а не как коробку на трубе. Начните с необходимой основы отчетности, затем определите давление, температуру, состав, диапазон регулирования, установку, проверку и поддержку жизненного цикла. Только после этого выбирайте между технологиями перепада давления, турбиной, тепловой массой, вихревой, вихревой, кориолисовой, ультразвуковой, ротационно-вытесняющей или технологией переменной площади. Счетчик, который отлично справляется с одной задачей, может стать проблемой при обслуживании в другой, даже если паспортные данные выглядят одинаково.

В этой статье объясняется, как принять это решение, чтобы оно выдержало ввод в эксплуатацию, проверки и первую зиму реальной эксплуатации. Он не предполагает, что утверждение о более высокой точности автоматически означает лучшее. Основное внимание уделяется неопределенности измерений, которая остается после установки, компенсации, калибровки и износа.

Начните с количества, которое вам нужно сообщить

Природный газ сжимаем, поэтому показания объема не имеют единого значения до тех пор, пока не будут установлены исходные условия. Счетчик может измерять фактический объемный расход при 16 бар и 35 градусах Цельсия, в то время как биллинговой системе необходимы стандартные кубические метры при 0 градусах Цельсия и 101,325 кПа или энергия в мегаджоулях. Массовый расход может быть лучшим выбором для потребления химикатов, смешивания топлива или сжатого природного газа. Энергия может быть договорной основой для коммерческого учета. Это не взаимозаменяемые варианты отчетности.

Прежде чем сравнивать технологии, запишите четыре цифры: минимальный расход, нормальный расход, максимальный расход и расчетный или высадочный расход. Затем укажите требуемую неопределенность в каждой точке, а не только в полном масштабе. Многие споры при закупках возникают из-за того, что счетчик точен при максимальном расходе, но не показывает показания во время продувок, запуска или работы с низкой нагрузкой. Диапазон часто оказывается шире, чем первоначально ожидала команда проекта.

Основу отчетности следует указать в таблице данных и заказе на поставку. В противном случае поставщик счетчиков, интегратор системы управления и группа выставления счетов могут использовать разные допущения. Компьютер расхода, настроенный на фиксированный состав, может быть совершенно правильным при вводе в эксплуатацию и незаметно ошибаться через шесть месяцев, если изменится источник газа.

Почему природный газ вознаграждает осторожные предположения

Природный газ не представляет собой единую жидкость с фиксированной плотностью. Трубопроводный газ может содержать метан в качестве доминирующего компонента, а также этан, пропан, бутан, азот, диоксид углерода и следы более тяжелых углеводородов. Точная смесь влияет на сжимаемость, плотность, вязкость, скорость звука и теплотворную способность. Изменение содержания углекислого газа или азота может сместить поправочные коэффициенты, даже если давление и температура остаются стабильными.

Низкая плотность делает газ более чувствительным к профилям скорости и эффектам импульса, чем многие жидкости. При низком давлении объем велик, а скорость трубы может быть высокой. При высоком давлении газ более плотный, но все еще сжимаемый. Падение давления, которое было бы незначительным в водопроводе, может стать реальными затратами энергии в большом газопроводе. Небольшие температурные ошибки также могут иметь значение, поскольку поправка стандартного объема привязана к абсолютной температуре, а не к простому линейному эмпирическому правилу.

Примеси создают еще один уровень риска. Конденсат, компрессорное масло, пыль и накипь в трубах могут покрыть термодатчик, заклинить ротор турбины или изменить вибрацию трубки Кориолиса. Пульсации поршневых компрессоров могут искажать сигналы вихрей и перепада давления. Для счетчика, который является чистым в лаборатории, может потребоваться другая установка, стратегия фильтрации или интервал проверки в полевых условиях.

Практическая последовательность выбора

Наиболее надежная последовательность выбора — свести проблему от коммерческих требований к физической установке. Этот порядок предотвращает распространенный режим отказа, при котором сначала выбирается предпочтительный счетчик, а затем корректируются данные процесса.

1. Определите договорное или рабочее количество: фактический объем, стандартный объем, массу или энергию.
2. Перечислите полную рабочую карту: минимальный, нормальный, максимальный и возмущенный расход, включая условия запуска и продувки.
3. Подтвердите диапазоны давления и температуры, включая переходные условия и воздействие окружающей среды на датчики.
4. Получите репрезентативный состав газа и решите, требуется ли фиксированный, периодический или онлайн-анализ.
5. Установите требуемую неопределенность и повторяемость, а не просто общий процент точности.
6. Проверьте расположение трубопроводов, прямые участки, клапаны, колена, фильтры, источники пульсации и доступный доступ для обслуживания.
7. Сравните потерю давления, динамический диапазон, движущиеся детали, интервал калибровки и стратегию замены запасных частей в течение ожидаемого срока службы.
8. Определите проверку: сертификат заводской калибровки, проверку нуля на месте, поверку, сравнение или периодическую лабораторную повторную калибровку.

Эта последовательность также показывает, где проекту требуется инженерная поддержка, а не каталожный номер. VNER описывает свой подход как инженерно-ориентированный расчет и выбор для работы с жидкостью, газом и шламами, с собственной калибровкой и опытом реализации проектов. Такая поддержка имеет значение, когда таблица данных включает широкий диапазон изменений, изменяющийся состав или схему трубопроводов, которую нельзя изменить. Более подробную информацию можно получить на сайте компании. о странице .

Технологии измерения и где они подходят

Ни одна технология измерения расхода природного газа не может похвастаться всеми преимуществами. Полезный вопрос не в том, «какой счетчик лучше?» но «какой принцип измерения лучше всего переносит условия, от которых невозможно избавиться?» В примечаниях ниже сравниваются технологии, наиболее часто рассматриваемые для обслуживания промышленных газов.

Измерители дифференциального давления и диафрагмы

Измерители дифференциального давления, особенно диафрагмы, по-прежнему широко распространены при работе с газом высокого давления, поскольку они просты, хорошо понятны и поддерживаются давними стандартами, такими как AGA 3 и ISO 5167. Они не имеют движущихся частей в трубе, выдерживают высокую температуру и давление и могут быть проверены, не снимая весь корпус расходомера. Компромиссами являются постоянная потеря давления, соотношение квадратного корня между перепадом давления и расходом, а также практический диапазон измерения, который уже, чем у многих измерителей скорости. Установка во многом зависит от правильности прямых участков, состояния диафрагмы и точности преобразователя. На крупных линиях и станциях коммерческого учета диафрагма часто является частью тщательно спроектированного измерительного комплекса, а не отдельным элементом.

Газотурбинные счетчики

Турбинные счетчики являются приборами измерения скорости. Газ вращает ротор, и скорость ротора зависит от фактического объемного расхода. Они обеспечивают хорошую повторяемость и быстрый отклик в чистом, сухом газе и широко используются в коммерческих и промышленных измерениях. Их недостатки механические: износ подшипников, грязь изменяют реакцию ротора, а превышение скорости или пульсация могут сократить срок службы. Кондиционирование потока вверх по течению важно, поскольку завихрение может исказить показания. Турбинный счетчик часто является хорошим выбором, когда газ чист, давление стабильно и диапазон не очень широк.

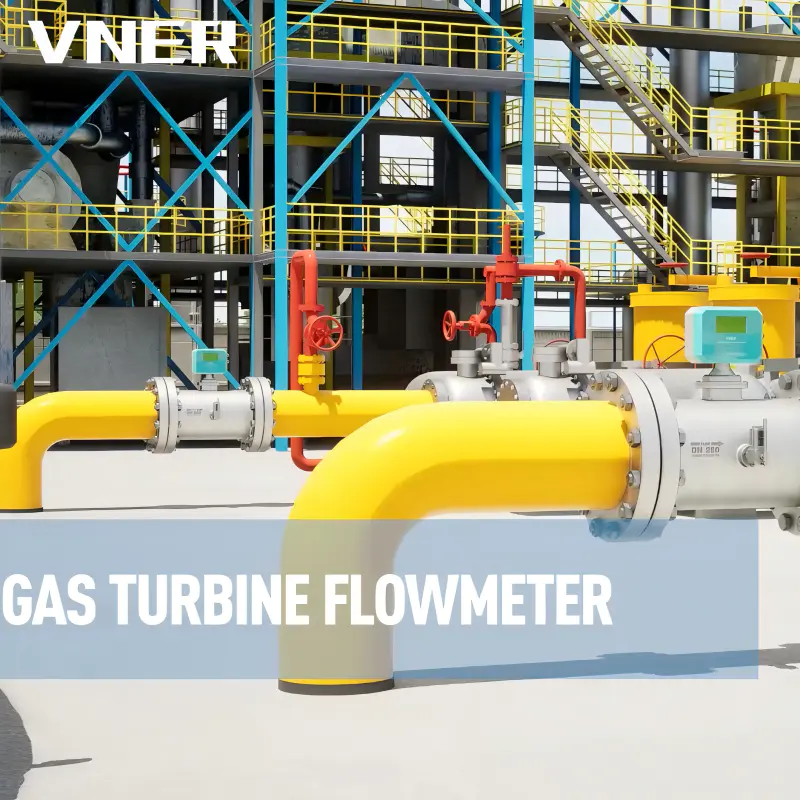

Газотурбинный расходомер серии LWQ Высокоточный турбинный счетчик для чистых сухих газов с выпрямлением потока, компенсацией температуры/давления, низкими потерями давления и хорошей повторяемостью при коммерческих и промышленных измерениях. Посмотреть продукт →

Роторные расходомеры

Роторные счетчики смещения улавливают известный объем газа и подсчитывают циклы. Это устройства прямого вытеснения, поэтому они напрямую измеряют фактический объем и могут хорошо работать при более низких скоростях потока, чем некоторые измерители скорости. Они широко распространены в распределительных и промышленных системах учета, где газ чистый, а размер трубопроводов умеренный. Механические зазоры делают их чувствительными к загрязнениям и конденсату, а потери давления возрастают по мере износа или загрязнения счетчика. Они не являются лучшим выбором для работы с грязным газом, влажным газом или для работы с частыми перегрузками.

Тепловые массовые расходомеры

В расходомерах тепловой массы используются датчик с подогревом и эталонный датчик для определения массового расхода на основе теплопередачи. Они превосходно справляются с низкими расходами газа, вставляются в большие трубы с умеренной потерей давления и часто используются для подачи воздуха для горения, дымового газа, аэрации и субметрирования. Их точность зависит от свойств газа, используемого во время калибровки. Если состав существенно изменится, термометру, откалиброванному для одной смеси природного газа, может потребоваться корректирующий коэффициент или новая калибровка. Они не являются автоматически «независимыми от состава» просто потому, что сообщают о массе.

Вихревые и вихревые счетчики

Вихревые измерители создают чередующиеся вихри за обтекаемым телом, а частота срыва пропорциональна скорости. Они не имеют движущихся частей, выдерживают достаточно высокое давление и температуру и хорошо работают во многих средах с газом, паром и жидкостью. Вихревые расходомеры используют другую внутреннюю геометрию для создания прецессирующего вихря, что может стать компактной альтернативой с хорошим диапазоном регулирования и низкими эксплуатационными расходами. Оба принципа зависят от числа Рейнольдса и профиля потока, поэтому необходимо тщательно проверять характеристики низкого расхода и условия установки. Пульсация и вибрация — частые враги компрессорных станций и поршневого оборудования.

Кориолисовые массовые расходомеры

Измерители Кориолиса измеряют массовый расход напрямую, определяя скручивание или фазовый сдвиг вибрирующей трубки. Они также обеспечивают плотность, которая может быть полезна при изменении состава газа. Они обеспечивают высокую точность и широкий диапазон измерения при соответствующих условиях эксплуатации, но обычно их применение ограничено линиями меньшего размера и имеет более высокий перепад давления, чем линейные измерители скорости. Они часто используются для сжатого природного газа, смешивания топлива и в тех случаях, когда масса или плотность являются основным требованием. Они редко являются экономически выгодным выбором для очень больших газопроводов низкого давления.

Ультразвуковые счетчики

Ультразвуковые счетчики газа измеряют разницу во времени прохождения вдоль одного или нескольких акустических путей. Они обеспечивают низкую потерю давления, широкий диапазон регулирования и хорошие характеристики в крупных трубопроводах, когда профиль потока хорошо подготовлен. Многофазный или влажный газ может ухудшить сигнал, поэтому акустический тракт должен быть рассчитан на ожидаемое давление, температуру и состав газа. Они часто используются в приложениях коммерческого учета и передачи электроэнергии с высокой стоимостью, где стоимость установки большой измерительной станции может оправдать эту технологию.

Счетчики переменной площади и другие варианты

Счетчики переменной площади, часто называемые ротаметрами, обеспечивают простую локальную индикацию при умеренной цене. Они полезны для продувочных потоков, горелочных линий и коммунальных станций, но редко подходят для коммерческого учета или составления высокоточных отчетов. Другие варианты включают диафрагменные счетчики для небольших бытовых услуг и специализированные компьютеры расхода или виртуальные измерительные системы, которые рассчитывают расход на основе давления, температуры и положения клапана. Эти методы могут быть полезны для мониторинга тенденций, но необходимо понимать их неопределенность, прежде чем использовать их для выставления счетов или защитных блокировок.

Давление, температура и базовые условия

Объемный счетчик измеряет газ перед ним, а не тот газ, который описан в контракте. Для преобразования фактического объема в стандартный объем необходимы абсолютное давление, абсолютная температура и коэффициент сжимаемости. Распространенной ошибкой является использование манометрического давления непосредственно при расчете. Другой вариант — предположить фиксированное атмосферное давление, когда высота над уровнем моря или погода изменяют местное абсолютное давление. Для газа высокого давления даже небольшая ошибка датчика давления может привести к заметной разнице в счетах.

Метод коррекции должен соответствовать требуемой неопределенности. Простая поправка на идеальный газ может быть адекватной для счетчика общего назначения, где давление газа близко к атмосферному, а состав стабилен. Станции коммерческого учета обычно требуется признанный метод, такой как AGA 8, правильно настроенный компьютер расхода и документированная процедура обновления состава. Датчики температуры и давления нуждаются в собственной калибровке и проверке установки; идеальный измеритель с дрейфующим датчиком по-прежнему остается дрейфующим измерением.

Некоторые приложения выигрывают от интегрированного подхода. Вихревой расходомер с компенсацией температуры и давления, такой как SA80TTP, сочетает в себе измерение расхода с компенсацией в компактном корпусе. Это может упростить установку или модернизацию там, где неудобно устанавливать отдельные датчики и компьютер расхода. Это не устраняет необходимости согласовывать исходные условия и основу композиции, но может снизить риски при монтаже и конфигурации.

SA80T-TP Вихревой расходомер с компенсацией температуры и давления Встроенная компенсация температуры и давления для учета пара, сжатого газа и энергии; рассчитывает массовый и стандартный объемный расход, упрощая при этом установку на салазках или при модернизации. Посмотреть продукт →

Состав, энергосодержание и коммерческий учет

Коммерческий учет повышает ставки, поскольку измерение становится коммерческим инструментом. В контракте могут быть определены стандартные условия, основа теплотворной способности, допустимая неопределенность и метод проверки. Такие стандарты, как AGA 3 для диафрагменного измерения, AGA 7 для турбинного измерения и AGA 9 для ультразвукового измерения, обеспечивают основу, но не проектируют станцию ​​за вас. Монтажник по-прежнему должен учитывать прямые участки, согласование потока, калибровку преобразователя, состав газа и регистрацию данных.

Измерение энергии добавляет ввод теплотворной способности. Эти данные могут быть получены в результате лабораторного анализа, нарушения контракта или онлайнового газового хроматографа. Фиксированная теплота сгорания приемлема только в том случае, если состав газа остается в согласованном диапазоне. Когда в трубопровод поступает несколько источников газа, состав может меняться в зависимости от времени суток или сезона. Компьютер расхода должен иметь четкую процедуру обновления состава и регистрации момента возникновения обновления.

Сжатый природный газ представляет собой особый случай. Он хранится под высоким давлением, часто раздается партиями и может использоваться в качестве автомобильного топлива или промышленного сырья. Измерение на основе массы привлекательно, поскольку оно позволяет избежать некоторых аргументов, связанных с исходными условиями, и обеспечивает прямое количество для инвентаризации. Счетчик Кориолиса, предназначенный для работы с КПГ, может измерять массу и плотность в компактном корпусе, но установщик все равно должен контролировать падение давления, пульсацию и качество газа. VNER перечисляет нефтегазовую, нефтехимическую, поликремниевую, энергетическую и водную отрасли среди своих отраслевых направлений, что является напоминанием о том, что одно и то же семейство счетчиков может столкнуться с очень разными условиями на площадке в разных проектах; увидеть страница отраслей для более широкой карты применения.

Эффекты установки являются частью измерения

Расходомер — это датчик в системе трубопроводов, а не отдельный прибор. Колено, тройники, переходники, регулирующие клапаны и компрессоры создают завихрения и асимметрию, которые могут распространяться далеко вниз по потоку. Обычные прямые рекомендации — это отправная точка, а не гарантия. Два колена под углом 90 градусов в разных плоскостях могут дать профиль хуже, чем одно колено, даже если измеренное расстояние между осями кажется приемлемым. Выпрямители потока могут помочь, но они увеличивают потерю давления и должны выбираться с помощью счетчика.

Пульсация – еще одна распространенная проблема в системах природного газа. Поршневые компрессоры, поршневые насосы и быстродействующие клапаны могут создавать периодический сигнал, который счетчик интерпретирует как изменение расхода. Вихревые счетчики могут зафиксироваться на неправильной частоте, датчики перепада давления могут показывать зашумленные показания, а роторы турбин могут устать. Исследование пульсации, демпфер или другое расположение измерителя могут быть более эффективными, чем последующее добавление фильтрации сигнала.

Выбор размера, диапазон регулирования и стоимость выхода за пределы диапазона

Размер для всей рабочей карты, а не для паспортного максимума. Счетчик, выбранный для считывания 100 процентов расчетного расхода в верхней части своего диапазона, может находиться за пределами надежного диапазона во время нормальной работы. Также возникает обратная ошибка: расходомер, выбранный для нормального расхода, может выйти за пределы диапазона во время запуска, что приведет к насыщению или механическому напряжению. Правильный подход – проверить минимальную, нормальную, максимальную и ненормальную точки на соответствие опубликованным пределам счетчика и предположениям о числе Рейнольдса, использованным при его калибровке.

Заявления об отказе от участия требуют внимательного прочтения. Соотношение 10:1 может относиться к диапазону лабораторной калибровки, указанному диапазону точности или механическому пределу. Он может не применяться при том же давлении и температуре, что и проект. Для измерителей перепада давления отношение квадратного корня означает, что нижний предел особенно чувствителен к нулю датчика и разрешению перепада давления. Для турбинных счетчиков нижний предел может быть ограничен трением подшипника. Для теплосчетчиков нижний предел может быть отличным, но верхний предел может быть ограничен охлаждением датчика или электроникой.

Простая проверка — построить график ожидаемых часов работы в зависимости от расхода. Если большую часть года станция работает с расходом 25 процентов от расчетного, счетчик следует оптимизировать для этого региона, а не только для расчетного случая. Если линия также должна пройти продувку или пусковой скачок, счетчик должен выдержать это без необратимых повреждений. В этом случае разговор с инженером по применению поставщика более ценен, чем сравнение каталога.

Калибровка, проверка и риск жизненного цикла

Каждое измерение отклоняется, нарушается или стареет. Вопрос закупки не в том, понадобится ли проверка, а в том, как она будет проводиться и что происходит с производством во время проверки. Сертификат заводской калибровки устанавливает базовый уровень, но не доказывает, что установленный счетчик является правильным. Эффекты установки, ноль преобразователя, ошибки импульсной линии и состав газа — все это может изменить результат измерения без замены корпуса счетчика.

Для критически важных услуг запросите прослеживаемый метод калибровки, неопределенность калибровочного оборудования и условия, в которых выполнялась калибровка. Спросите, можно ли проверить счетчик на месте, доступен ли обход и можно ли снять счетчик, не перерезая линию. Для счетчиков с движущимися частями спросите ожидаемые пределы износа и рекомендуемые запасные части. В случае электронных счетчиков спросите о диагностике, качестве сигнала и процедуре резервного копирования данных конфигурации.

VNER заявляет, что использует собственные процессы калибровки и сертификации качества, а также что ее мощности включают три завода с технической командой численностью около 150 человек. Эти факты полезны при проверке поставщика, но их все равно следует сопоставлять с необходимой документацией проекта, требованиями к отслеживаемости и проверке третьей стороной. Квалифицированная фабрика не заменяет четкую спецификацию калибровки.

Техническое описание и сведения о закупках, предотвращающие неправильное применение

Большинство неправильных применений можно отнести к отсутствующим или неоднозначным полям таблицы данных. Поставщик счетчиков может восполнить пробел, сделав допущение, а покупатель может не заметить этого до ввода в эксплуатацию. Следующие поля заслуживают повторной проверки перед публикацией заказа на покупку.

При закупке также следует подтвердить детали интерфейса: источник питания, выходные сигналы, протокол связи, класс корпуса, классификацию опасных зон, сертификаты на материалы и язык документации. Эти пункты не являются основным принципом измерения, но они определяют, можно ли интегрировать, проверять и обслуживать счетчик без доработок. Технически подходящий счетчик, который поставляется с неправильным отверстием фланца или несовместимой выходной картой, по-прежнему является задержкой проекта.

Распространенные ошибки при измерении расхода природного газа

Некоторые ошибки повторяются в проектах разного размера. Они не экзотичны; это обычные пробелы между данными процесса, выбором инструмента и исполнением на месте.

• Выбор счетчика по цене перед определением основы отчетности и необходимой неопределенности.
• Выбор только для максимального расхода и игнорирование области с низким расходом, где фактически работает установка.
• Рассматривая «природный газ» как фиксированную жидкость с постоянной плотностью и теплотворной способностью.
• Использование манометрического давления вместо абсолютного давления при коррекции стандартного объема.
• Предполагая, что термомассомер невосприимчив к изменениям состава.
• Игнорирование постоянной потери давления в большой газопроводной магистрали, поскольку цена покупки счетчика была ниже.
• Утверждение схемы расположения трубопроводов с недостаточным прямым участком, поскольку линия уже изготовлена.
• Забывая, что пульсация и вибрация могут повлиять на вихревые, турбинные и дифференциальные измерители давления.
• Покупка коммерческого счетчика без согласования поверки, доказывания и учета данных.
• Обновления состава, пределы тревог и резервные копии конфигурации остаются неопределенными при передаче.

У каждой ошибки есть недорогое средство предотвращения: заполненное техническое описание, проверка трубопровода, диапазон состава и план проверки. Дорогой вариант заключается в обнаружении разрыва после того, как линия находится под давлением и коммерческие показания уже используются.

Как выглядит хорошее решение об измерении

Правильное решение по измерению расхода природного газа можно объяснить в одном абзаце. Команда знает, какое количество необходимо сообщать, при каких исходных условиях, в каком диапазоне расхода, с каким составом газа и с какой неопределенностью. Он проверил расположение трубопроводов, потери давления, пульсацию и доступ для обслуживания. Компания выбрала технологию, которая выдерживает такие условия, а не просто соответствует показателям точности, указанным в каталоге. Он также определил, как счетчик будет калиброваться, проверяться и поддерживаться после ввода в эксплуатацию.

Такой подход обычно приводит к менее драматичному заказу на покупку и более предсказуемой работе. Станция перепада давления может оставаться правильным решением для магистрали высокого давления. Турбинный счетчик может быть практичным выбором для обеспечения чистого газа и стабильного диапазона. Вихревой или вихревой счетчик может упростить компактную установку. Тепловой массомер может лучше всего подойти для измерения низкого расхода. Счетчик Кориолиса может быть самым чистым способом измерения массы и плотности СПГ. Технология меняется вместе с обязанностью; процесс принятия решения не должен.

Измерение расхода природного газа в конечном итоге представляет собой цепочку допущений, и каждое звено должно быть видимым. После того, как основа отчетности, состав, установка, компенсация и проверка записаны, выбор счетчика становится более объективным. Результатом является не просто показание на экране, а число, которое можно защитить для операций, финансов и клиентов на другом конце конвейера.
