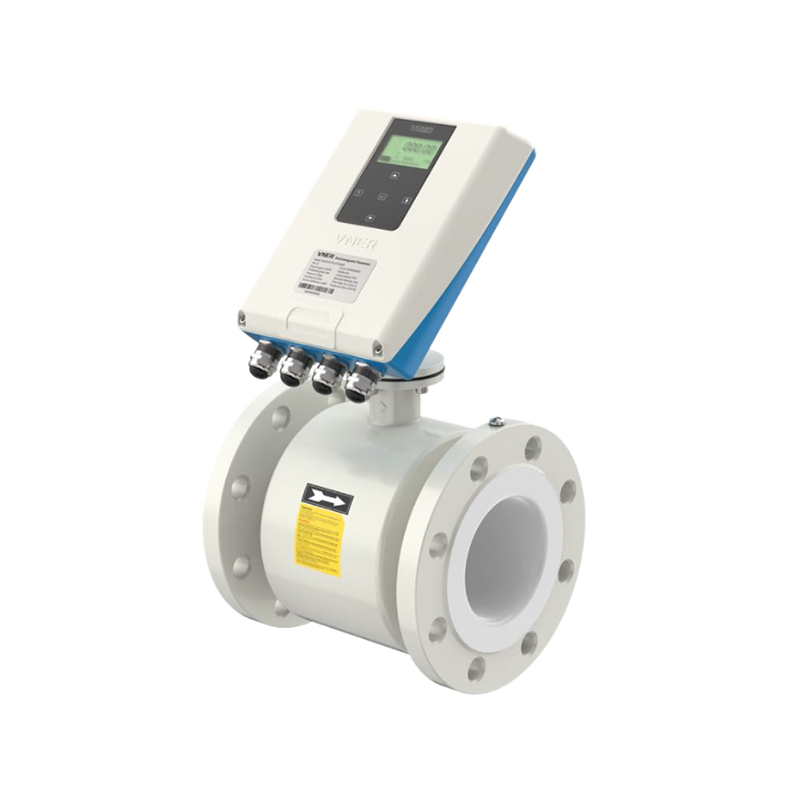

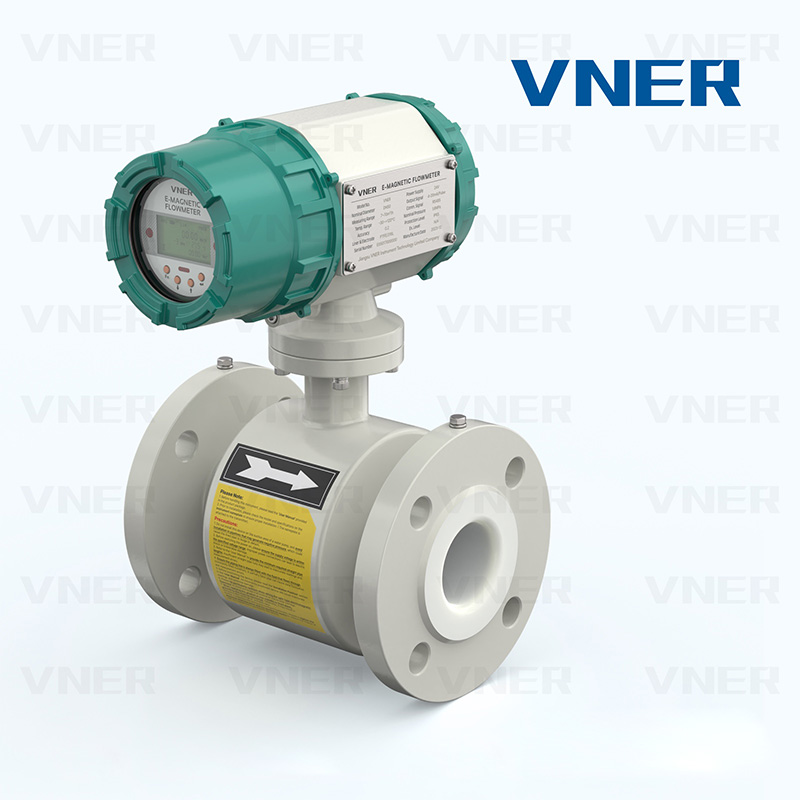

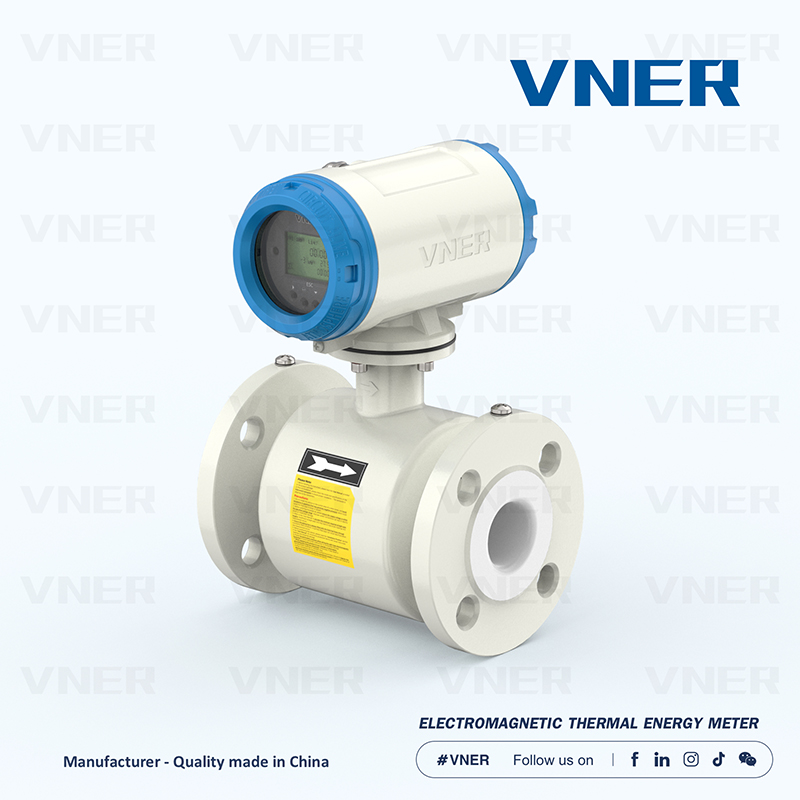

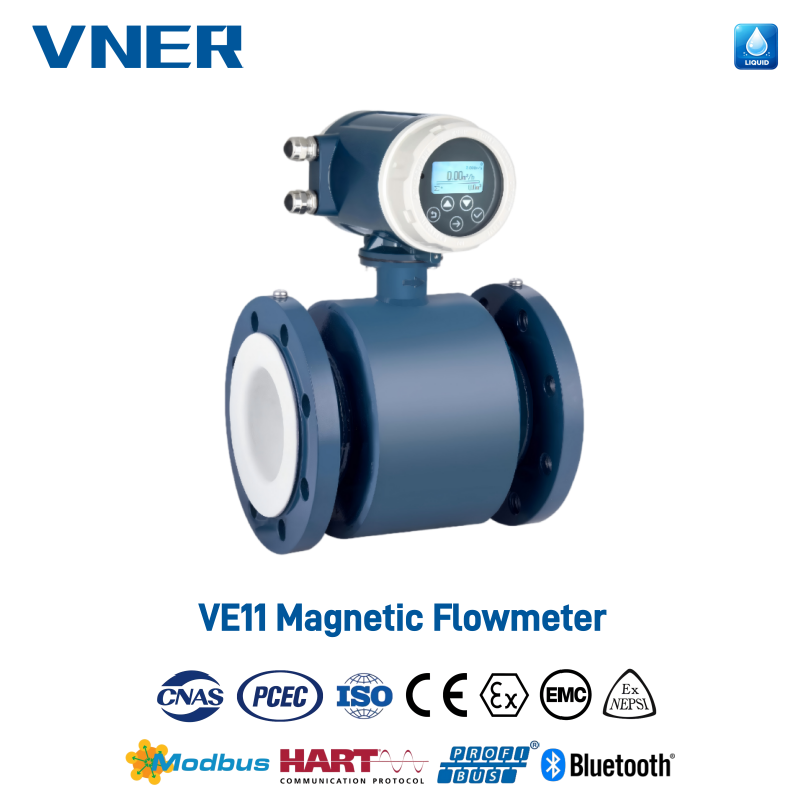

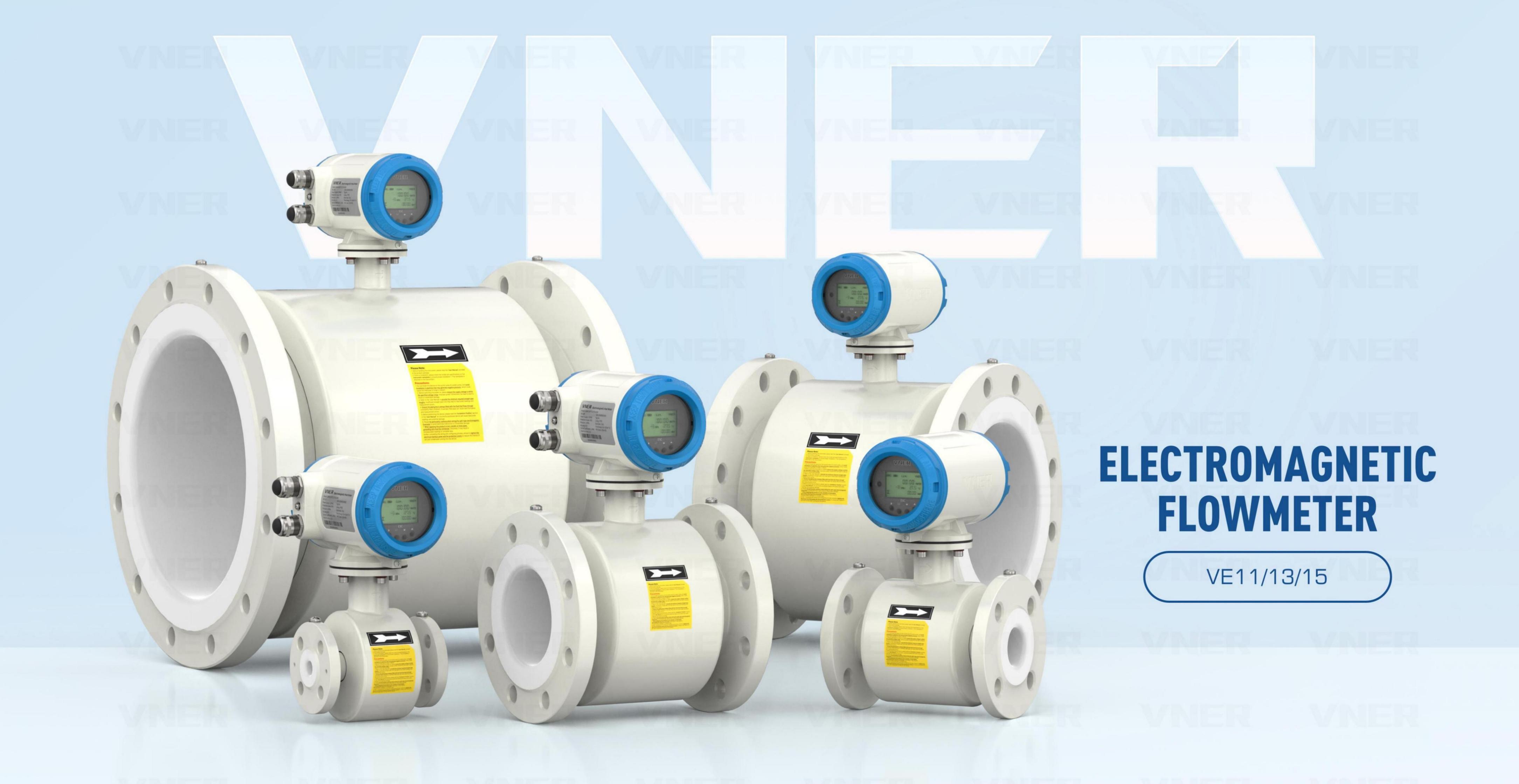

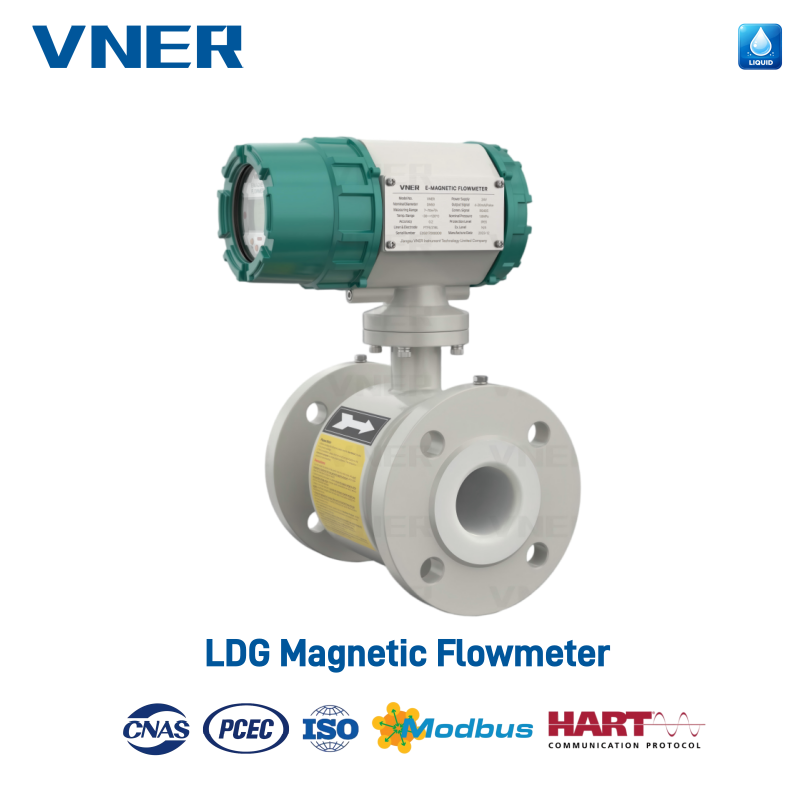

Почему стоит выбрать электромагнитный расходомер? Ан Электромагнитный расходомер измеряет объемный расход электропроводящих жидкостей без движущихся частей, без перепада давления и с точностью обычно от 0,2% до 0,5% от показания. В нем применяется закон электромагнитной индукции Фарадея: к трубе прикладывается магнитное поле, и когда по ней течет проводящая жидкость, на двух электродах индуцируется напряжение, пропорциональное скорости потока. Чем быстрее движется жидкость, тем выше сигнал напряжения, который преобразователь преобразует в точные показания расхода. Для большинства промышленных, муниципальных и технологических применений, связанных с водой, сточными водами, шламами, кислотами или пищевыми жидкостями, электромагнитный расходомер превосходит механические альтернативы по долгосрочной надежности и совокупной стоимости владения. Ключевым ограничением является проводимость: жидкость должна иметь минимальную электропроводность 5 микросименс на сантиметр (мкСм/см) для стандартных моделей и 0,05 мкСм/см для специализированных версий с низкой проводимостью. Чистые углеводороды, масла и газы измерить невозможно. Каковы преимущества магнитного расходомера? Понимание преимуществ магнитного расходомера для бетона и измеримых показателей помогает оправдать инвестиции и прояснить, какие приложения приносят наибольшую пользу. Следующие преимущества являются наиболее важными и постоянно упоминаются в промышленных, муниципальных и лабораторных условиях. Отсутствие движущихся частей означает чрезвычайно низкие затраты на техническое обслуживание Механические расходомеры (турбина, лопастное колесо, овальное колесо) содержат вращающиеся компоненты, которые изнашиваются, корродируют и в конечном итоге выходят из строя. Электромагнитный расходомер не имеет движущихся частей внутри расходомерной трубки. Единственными компонентами, контактирующими с рабочей средой, являются трубчатый вкладыш, два измерительных электрода и, при необходимости, заземляющее кольцо. При работе с чистой водой правильно подобранный электромагнитный расходомер может работать От 15 до 25 лет без какого-либо внутреннего обслуживания . Крупное муниципальное предприятие водоснабжения, заменяющее десять турбинных счетчиков электромагнитными расходомерами, обычно компенсирует разницу в затратах только за счет экономии на обслуживании в течение от 3 до 5 лет . Нулевой постоянный перепад давления Поскольку принцип электромагнитного измерения не требует ничего, что могло бы препятствовать текущей жидкости или взаимодействовать с ней, электромагнитный расходомер правильного размера с полнопроходной трубкой создает эффективно нулевой перепад давления через метр. Для сравнения, расходомер с диафрагмой на той же линии создает падение давления от 2 до 15 фунтов на квадратный дюйм в зависимости от скорости потока, что напрямую влияет на затраты энергии на перекачку. Для 6-дюймового водопровода, работающего 24 часа в сутки, устранение падения давления на счетчике на 5 фунтов на квадратный дюйм может сэкономить От 1500 до 4000 долларов в год в энергии насоса, в зависимости от тарифов на электроэнергию и скорости потока. Двунаправленное измерение расхода Электромагнитный расходомер измеряет расход как в прямом, так и в обратном направлении с одинаковой точностью. Это важно в таких приложениях, как циклы наполнения и опорожнения резервуаров, приливные течения в прибрежной инфраструктуре и поршневые технологические линии. Механические счетчики обычно должны устанавливаться в одном направлении и не могут обнаруживать обратный поток. В большинстве современных моделей двунаправленная связь встроена в электронику передатчика и не требует дополнительных затрат. Справляется с абразивными и коррозийными жидкостями без повреждений Материал футеровки электромагнитного расходомера можно выбрать в соответствии с химическими и физическими свойствами технологической жидкости. Обычные варианты футеровки включают ПТФЭ (политетрафторэтилен) для кислот и растворителей, твердую резину для абразивных шламов, полиуретан для горнодобывающей промышленности и переработки полезных ископаемых, а также керамику для высокоабразивных применений, таких как угольный шлам или цемент. Электромагнитный расходомер с керамической футеровкой в трубопроводе для угольных шламов может в несколько раз превзойти турбинный счетчик при той же эксплуатации. от 5 до 10 раз . Высокая точность в широком диапазоне расходов Стандартные электромагнитные расходомеры достигают точности 0,5% чтения по диапазону регулирования (отношению максимального и минимального измеряемого расхода) 100:1 или больше . Высокоточный электромагнитный расходомер сужает эту задачу до 0,2% чтения с динамическим диапазоном, достигающим 1000:1 . Такой широкий диапазон диапазонов означает, что один счетчик может работать как с очень низкими, так и с очень высокими расходами без переключения между приборами, что упрощает установку и снижает капитальные затраты. Совместимость выхода с современными системами управления Преобразователи электромагнитных расходомеров тока выдают стандартные аналоговые сигналы от 4 до 20 мА, импульсные выходы и цифровые протоколы, включая HART, PROFIBUS PA, Foundation Fieldbus, Modbus и FOUNDATION Fieldbus. Это упрощает интеграцию с системами SCADA, ПЛК и платформами РСУ и устраняет необходимость в преобразователях сигналов в большинстве установок. Преимущество Электромагнитный расходомер Турбинный счетчик Диафрагма Движущиеся части Нет Да (подшипники ротора) Нет Падение давления Около нуля Умеренный Высокое (от 2 до 15 фунтов на квадратный дюйм) Типичная точность от 0,2% до 0,5% от 0,5% до 1,5% от 1% до 3% Справляется с суспензиями Да (с правильным вкладышем) Нет Ограниченный Двунаправленный Да Ограниченный Нет Интервал технического обслуживания обычно от 5 до 10 лет от 1 до 3 лет Анnual inspection Какие жидкости можно измерить магнитным расходомером? Магнитный расходомер может измерять любую жидкость с электропроводностью 5 мкСм/см или выше, включая воду, сточные воды, большинство водных растворов, кислот, щелочей, суспензий, пищевых жидкостей и многих химических технологических жидкостей. Фундаментальное ограничение состоит в том, что жидкость должна нести электрический заряд; непроводящие жидкости, такие как чистые углеводороды, деминерализованная вода с проводимостью ниже порогового значения и газы, находятся за пределами диапазона измерения стандартных моделей. Водоснабжение и муниципальное применение Водопроводная вода, грунтовые воды, речная вода и очищенные сточные воды имеют проводимость значительно выше минимального порога, обычно в диапазоне от 100 до 800 мкСм/см для коммунальных поставок. Электромагнитный расходомер является доминирующей технологией измерения расхода воды, на водоочистных сооружениях и в системах сбора сточных вод во всем мире. В типичной городской водопроводной сети точность 0,5% чтения на магистралях большого диаметра приводит к измеримому сокращению недоходной воды (вода производится, но не выставляется счет), при этом коммунальные предприятия обычно восстанавливаются От 2% до 8% ранее неучтенного потока после перехода со старых механических счетчиков. Сточные воды и канализация Частично заполненные трубы в самотечных канализационных линиях представляют собой особую проблему измерения. Стандартные электромагнитные расходомеры требуют полного потока в трубе. Однако специально изготовленные электромагнитные счетчики для частично заполненных труб с несколькими матрицами электродов могут измерять сточные воды в трубах размером всего лишь заполнен на 10% . Для напорных канализационных сетей стандартные полнопроходные электромагнитные расходомеры являются предпочтительным выбором из-за их устойчивости к взвешенным твердым веществам до 40% по объему при соответствующем выборе вкладыша. Промышленная химия: кислоты и щелочи Соляная кислота, серная кислота, гидроксид натрия и сотни других промышленных химикатов обычно измеряются с помощью электромагнитных расходомеров с футеровкой из ПТФЭ. ПТФЭ химически инертен практически ко всем кислотам, основаниям и растворителям при температурах до 180°С (356°Ф) . Материалы электродов подбираются в соответствии с технологической жидкостью: электроды из Hastelloy C для окислительных кислот, танталовые электроды для высококонцентрированной серной или соляной кислоты и титановые электроды для хлорсодержащих растворов. Продукты питания, напитки и фармацевтические жидкости Молоко, фруктовый сок, пиво, вино, томатная паста, соусы, жидкий сахар и технологические жидкости фармацевтических компаний можно измерить с помощью электромагнитного расходомера санитарного класса. Эти устройства оснащены Сертифицирован 3A или EHEDG. конструкции с электрополированными вкладышами из нержавеющей стали или утвержденными вкладышами из ПТФЭ, гигиеническими соединениями с тройным зажимом и гладкими расходомерными трубками без щелей для роста бактерий. Точность от 0,2% до 0,5% поддерживает точное дозирование и контроль рецептуры на линиях по производству напитков и продуктов питания. Шламы и технологические жидкости для горнодобывающей промышленности Минеральные суспензии, бумажная масса, водоугольные смеси и керамические шликеры относятся к наиболее требовательным приложениям измерения расхода. Электромагнитный расходомер часто является единственной жизнеспособной технологией, поскольку проводимость суспензии (из-за растворенных солей и взвешенных проводящих частиц) обычно высока, а содержание твердых частиц может разрушить турбину или расходомер Кориолиса. Вкладыши из твердой резины, полиуретана и керамики устойчивы к истиранию потоками, содержащими частицы. Конструкция электродов с закаленными наконечниками или электродами, монтируемыми заподлицо, предотвращает накопление и повреждение в суспензиях с высоким содержанием твердых частиц. Жидкости, которые невозможно измерить Следующие типы жидкостей не поддаются измерению стандартным электромагнитным расходомером: Нефтепродукты, включая сырую нефть, бензин, дизельное топливо и смазочные масла (проводимость в большинстве случаев ниже 0,05 мкСм/см) Сверхчистая вода, используемая в производстве полупроводников (проводимость может составлять всего 0,055 мкСм/см, что требует специальных моделей с низкой проводимостью) Жидкие газы, включая сжиженный природный газ и жидкий азот. Сильно аэрированные жидкости, в которых содержание пузырьков газа превышает примерно 3% по объему, что приводит к нестабильности сигнала. Пар и все газообразные среды Тип жидкости Типичная проводимость (мкСм/см) Рекомендуемый вкладыш Материал электрода Муниципальная вода от 100 до 800 Твердая резина или ПТФЭ нержавеющая сталь 316L Сточные воды от 500 до 5000 Твердая резина или полиуретан 316L или Хастеллой C Соляная кислота от 10 000 до 800 000 ПТФЭ Тантал или Хастеллой C Молоко или сок от 1000 до 10000 ПТФЭ or stainless нержавеющая сталь 316L Угольный раствор от 200 до 2000 Керамика или полиуретан Наконечник из карбида вольфрама Гидроксид натрия от 50 000 до 300 000 ПТФЭ 316L или Хастеллой C Какова стоимость магнитного расходомера? Стоимость магнитного расходомера колеблется примерно от 300 до 400 долларов США за компактный прибор малого диаметра (1/2 дюйма) до 8 000–25 000 долларов США и более за модели большого диаметра (12 дюймов и выше) с высокими техническими характеристиками, усовершенствованными датчиками и сертификацией для опасных зон. Понимание того, что движет изменением цен, помогает покупателям выбрать правильный продукт, не платя за возможности, которые им не нужны. Основные факторы затрат Следующие факторы определяют большую часть разницы в цене между моделями электромагнитных расходомеров для любого размера трубы: Диаметр трубы: самая большая переменная затрат. 2-дюймовая единица стоит примерно в 2–3 раза дороже 1-дюймовой единицы от того же производителя, тогда как 10-дюймовая единица может стоить в 10–20 раз дороже из-за увеличенного содержания материала и сложности катушки. Материал вкладыша: твердая резина – самый дешевый вариант. ПТФЭ добавляет от 15 до 30% к базовой цене. Керамические вкладыши требуют от 50 до 150% надбавки, но они необходимы для работы с абразивными шламами. Материал электрода: Нержавеющая сталь 316L — стандартный и самый дешевый вариант. Hastelloy C добавляет примерно от 200 до 800 долларов. Танталовые или платиновые электроды могут стоить от 1000 до 3000 долларов за пару. Класс точности: стандартная точность 0,5% включена в базовую цену. Переход на высокоточный электромагнитный расходомер с точностью 0,2% обычно увеличивает стоимость покупки на 20–40%. Особенности передатчика: Базовые преобразователи с выходом от 4 до 20 мА являются самыми дешевыми. Добавление связи HART добавляет от 100 до 300 долларов. Передатчики PROFIBUS PA или Foundation Fieldbus стоят от 300 до 800 долларов. Двухкамерные дистанционные передатчики для установок, подверженных высоким температурам или вибрации, стоят от 500 до 1500 долларов. Сертификация опасной зоны: Сертификация ATEX или IECEx для использования во взрывоопасных средах обычно добавляет от 15 до 30 % к цене преобразователя. Присоединение к процессу и номинальное давление: фланцевые соединения, соответствующие номинальному давлению класса 300 по ANSI или выше, стоят дороже, чем стандартные фланцы класса 150. Гигиенические трехзажимные соединения для предприятий пищевой и фармацевтической промышленности стоят от 200 до 600 долларов за метр. Типичные диапазоны цен в зависимости от размера трубы и уровня технических характеристик Диаметр трубы Базовая модель (точность 0,5%) Средний диапазон (HART, 0,5%) Высокая точность (0,2 %, полевая шина) 1/2 дюйма (Ду15) от 300 до 600 долларов От 600 до 1000 долларов От 1200 до 2000 долларов 2 дюйма (Ду50) От 700 до 1200 долларов От 1200 до 2200 долларов от 2500 до 4500 долларов 4 дюйма (Ду100) От 1200 до 2500 долларов от 2500 до 4500 долларов От 5000 до 9000 долларов 8 дюймов (Ду200) от 3000 до 6000 долларов От 6000 до 10 000 долларов От 10 000 до 18 000 долларов США 12 дюймов (Ду300) От 6000 до 12 000 долларов От 12 000 до 20 000 долларов США От 20 000 до 35 000 долларов США Общая стоимость владения по сравнению с ценой покупки Покупная цена является лишь частью истинной картины себестоимости. Общая стоимость владения (TCO) электромагнитного расходомера за 10 лет часто на 30–50 % ниже чем турбинный счетчик эквивалентного размера, если включены затраты на техническое обслуживание, калибровку и простой. Наиболее значительная экономия достигается за счет отказа от замены ротора и подшипников (которая происходит каждые 1–3 года в турбинных счетчиках по цене от 200 до 800 долларов США за событие), предотвращения затрат на перекачку, связанных с падением давления, и сокращения частоты калибровки. Правильно подобранный электромагнитный расходомер обычно нуждается в повторной калибровке только раз в от 5 до 10 лет , по сравнению с ежегодной калибровкой большинства механических счетчиков при коммерческом учете. Высокоточный электромагнитный расходомер: когда стандартной точности недостаточно A Высокоточный электромагнитный расходомер обеспечивает точность 0,2% от показания или выше, динамический диапазон до 1000:1 и долговременную стабильность, которая поддерживает калибровку в пределах спецификации в течение 5 лет или более между проверками. Этот уровень производительности требуется в определенном наборе приложений, где ошибка измерения влечет за собой прямые финансовые, нормативные последствия или последствия для безопасности. Чем технически отличается высокоточный электромагнитный расходомер Несколько технических особенностей отличают высокоточный электромагнитный расходомер от стандартной модели: Многочастотное возбуждение: Стандартные электромагнитные расходомеры используют одну низкую частоту возбуждения (обычно 6,25 Гц или 12,5 Гц). В моделях высокой точности используется двойное или многочастотное возбуждение (одновременное сочетание низких и высоких частот, например 6,25 Гц и 75 Гц) для подавления шума, вызванного турбулентностью потока, покрытием электродов и электромагнитными помехами, что повышает стабильность сигнала и точность измерения низкого расхода. Прослеживаемая заводская калибровка: Высокоточные электромагнитные расходомеры калибруются на сертифицированных установках, соответствующих национальным стандартам (NIST в США, PTB в Германии). Чтобы счетчик был сертифицирован с точностью 0,2%, погрешность калибровки самой установки должна быть ниже 0,1%. Сертификаты калибровки включают данные в нескольких точках потока во всем рабочем диапазоне. Улучшенная обработка сигнала: 32-битная цифровая обработка сигнала или выше в передатчике применяет усовершенствованные алгоритмы фильтрации и подавления шума. Температурная компенсация корректирует дрейф сигнала, вызванный изменениями температуры жидкости и сопротивления катушки. Схемы обнаружения пустой трубы предотвращают ложные показания, когда труба не заполнена. Самопроверка электрода: Некоторые модели высокоточных электромагнитных расходомеров включают автоматическую проверку импеданса электрода, которая обнаруживает покрытие, коррозию или повреждение и предупреждает оператора до того, как это повлияет на точность измерений, что позволяет выполнять обслуживание по состоянию, а не по времени. Приложения, требующие высокоточного электромагнитного расходомера Расчет по коммерческому учету: Водоканалы, дистрибьюторы химикатов и промышленные поставщики, выставляющие клиентам счета на основе объемного расхода, должны соответствовать метрологическим нормам (таким как OIML R49 для счетчиков воды или Приложение MID MI-001 в Европе), которые определяют максимально допустимую погрешность. Высокоточный электромагнитный расходомер, сертифицированный в соответствии с этими стандартами, часто по закону требует выставления счетов за расход, превышающий определенные пороговые значения. Проверка фармацевтического процесса: Часть 11 CFR 21 FDA и Приложение 11 GMP ЕС требуют документального подтверждения точности измерений процесса и ведения записей о калибровке. Высокоточный электромагнитный расходомер с электронными записями калибровки удовлетворяет этим требованиям к дозированию жидких ингредиентов при производстве лекарств. Контроль химической реакции: в реакторах непрерывного действия соотношение потоков реагентов необходимо контролировать с соблюдением жестких допусков, чтобы поддерживать качество продукта и предотвращать неконтролируемые реакции. Ошибка соотношения потоков в 1% в некоторых реакциях может привести к сдвигу pH продукта на целую единицу или изменению выхода на от 2 до 5 процентных пунктов . Высокоточные электромагнитные расходомеры на каждой подаче реагентов обеспечивают контроль соотношения на уровне, требуемом химическим процессом. Учет энергии и воды на крупных объектах: Больницы, университеты и производственные предприятия, отслеживающие потребление воды в нескольких зданиях или центрах затрат, получают выгоду от высокоточных электромагнитных расходомеров в каждом филиале, поскольку небольшие систематические ошибки в десятках счетчиков накапливаются в значительных расхождениях в счетах на уровне ежегодного аудита. Сравнение технических характеристик стандартного и высокоточного электромагнитного расходомера Спецификация Стандартная модель Высокоточный электромагнитный расходомер Точность ±0,5% от показания ±0,2% от показания Коэффициент понижения 100:1 До 1000:1 Тип возбуждения Одна частота Двухчастотный или многочастотный Прослеживаемость калибровки Заводская калибровка NIST или национальный стандарт, прослеживаемый Долгосрочная стабильность Типичный дрейф ±0,25% в год Дрейф менее 0,1% в год Минимальная проводимость 5 мкСм/см 0,05 мкСм/см (specialized models) Функции самодиагностики Базовое обнаружение пустой трубы Сопротивление электрода, целостность катушки, контроль шума сигнала Надбавка к цене по сравнению со стандартной Базовый уровень От 20% до 50% выше стандартной модели Требования к установке и лучшие практики для электромагнитных расходомеров Правильная установка так же важна, как и правильная спецификация: даже высокоточный электромагнитный расходомер будет работать хуже, если он установлен на неподходящих прямых участках трубопровода, неправильном заземлении или неправильной ориентации. Следующие требования применимы ко всем стандартным электромагнитным расходомерам и особенно важны для высокоточных установок. Требования к прямому участку трубы Электромагнитные расходомеры требуют развитого симметричного профиля скорости для обеспечения номинальной точности. Возмущения на входе, такие как колена, клапаны, насосы и переходники, искажают профиль потока и вносят ошибки измерения. Стандартные требования к установке предусматривают: Минимум 5 диаметров трубы (5D) прямой трубы вверх по потоку входа счетчика после большинства одноплоскостных возмущений, таких как одиночное колено Минимум 10D вверх по течению после нарушений плоскости, таких как два колена в разных плоскостях или частично открытый клапан Минимум 2D–3D прямой трубы ниже по потоку розетки счетчика Там, где имеется недостаточный прямой участок, стабилизатор потока перед счетчиком может снизить требования до минимального уровня. 2D восходящий поток при восстановлении точности измерений Заземление и электромонтаж Правильное заземление необходимо для обеспечения точности электромагнитного расходомера. Блуждающие электрические токи в системе трубопроводов могут создавать помехи на измерительных электродах и вызывать дрейф нулевой точки или ошибочные показания. Требования к заземлению: Корпус счетчика должен быть заземлен на технологическую землю с сопротивлением ниже 10 Ом . Для металлических труб обычно достаточно прикрепить фланцы к технологическому заземлению. Для пластиковых труб или труб с футеровкой между фланцами счетчика и трубой необходимо установить заземляющие кольца или заземляющие электроды. Сигнальные кабели между расходомерной трубкой и выносным преобразователем должны быть экранированы, причем экран должен быть заземлен только на одном конце, чтобы предотвратить образование контуров заземления. Длина кабеля между расходомерной трубкой и преобразователем не должна превышать 10 метров стандартного кабеля или 50 метров для экранированного кабеля малой емкости . Электропитание передатчика должно быть чистым: колебания напряжения более 10% от номинала может повлиять на стабильность передатчика в старых моделях. Современные передатчики с импульсными источниками питания, как правило, терпимы к изменениям в питании от от 85 до 265 В переменного тока . Ориентация Электромагнитный расходомер можно устанавливать на горизонтальных, вертикальных или наклонных участках трубопроводов. Предпочтительной ориентацией для большинства приложений является вертикальная труба с восходящим потоком , что гарантирует, что трубка останется заполненной при любом расходе, и исключает риск скопления воздуха в верхней части горизонтальной установки. При горизонтальной установке два измерительных электрода следует располагать на расстоянии 3 часа и 9 часов (горизонтальная плоскость) , а не в положениях на 12 часов или 6 часов, где пузырьки газа или осажденные твердые частицы могут покрыть электрод и поставить под угрозу измерение. Часто задаваемые вопросы 1. Что такое электромагнитный расходомер и как он работает? Электромагнитный расходомер измеряет скорость потока проводящих жидкостей, используя закон электромагнитной индукции Фарадея. Пара катушек, установленных снаружи расходомерной трубки, создает магнитное поле поперек канала трубы. Когда проводящая жидкость протекает через это поле, на двух электродах, установленных в стенке трубы, индуцируется небольшое напряжение. Преобразователь измеряет это напряжение и преобразует его в показания расхода. Наведенное напряжение прямо пропорционально средней скорости потока, поэтому измерения по своей сути линейны и не требуют каких-либо калибровочных корректирующих кривых. 2. В чем преимущества магнитного расходомера перед турбинным счетчиком? Основные преимущества магнитного расходомера перед турбинным расходомером: отсутствие движущихся частей (роторы и подшипники турбин изнашиваются и требуют замены каждые 1–3 года при обычном использовании), почти нулевой перепад давления (турбины создают измеримое сопротивление потоку), способность работать со шламами и вязкими жидкостями без повреждений (турбины засоряются и застревают), более высокая точность при низких скоростях потока (турбины имеют минимальную измеримую скорость, ниже которой ротор останавливается) и двунаправленное измерение. (турбины обычно однонаправленные). Общая стоимость владения магнитным расходомером обычно составляет 10 лет. на 30–50 % ниже чем эквивалентный турбинный счетчик в той же службе. 3. Какие жидкости НЕ могут измеряться магнитным расходомером? Магнитный расходомер не может измерять непроводящие жидкости. Сюда входят нефтепродукты (сырая нефть, бензин, дизельное топливо, большинство смазочных материалов), жидкие углеводороды, чистая дистиллированная или деионизированная вода ниже порога проводимости, жидкие газы, пар и все газообразные среды. Он также борется с сильно аэрированными жидкостями, где содержание газовых пузырьков превышает примерно 3% по объему , поскольку газ прерывает проводящий путь между электродами и вызывает нестабильность сигнала. Специализированные версии с коррекцией низкой проводимости могут расширить диапазон измерения до 0,05 мкСм/см , но это все же выше проводимости большинства углеводородных жидкостей. 4. Какова стоимость магнитного расходомера для водопровода диаметром 4 дюйма? Цена покупки стандартного 4-дюймового (DN100) электромагнитного расходомера для чистой воды с базовым преобразователем 4–20 мА и футеровкой из твердой резины обычно находится в диапазоне От 1200 до 2500 долларов . Добавление связи HART увеличивает эту сумму до 2500–4500 долларов США. Высокоточный электромагнитный расходомер того же размера с точностью 0,2% и выходом Foundation Fieldbus стоит от 5000 до 9000 долларов США. Стоимость установки (резка труб, отбортовка, проводка) обычно добавляет от 500 до 2000 долларов в зависимости от местных расценок на оплату труда и условий на объекте. 5. Какова минимальная проводимость электромагнитного расходомера? Стандартные электромагнитные расходомеры требуют, чтобы минимальная проводимость жидкости составляла 5 мкСм/см . Большинство водопроводной, технологической воды, сточных вод, кислот и химических растворов на водной основе значительно превышают этот порог. Специализированные модели с низкой проводимостью (используемые в сверхчистой воде, деминерализованной воде и некоторых пищевых продуктах) расширяют диапазон измерений до 0,05 мкСм/см . В случае сомнений используйте кондуктометр или паспорт поставщика жидкости, чтобы подтвердить, находится ли жидкость в пределах измеряемого диапазона. 6. Насколько точен высокоточный электромагнитный расходомер? Высокоточный электромагнитный расходомер обеспечивает точность ±0,2% от показания во всем рабочем диапазоне, при этом некоторые модели рассчитаны на ±0,15% для конкретных размеров труб и условий потока. Для сравнения: ±0,5% для стандартных электромагнитных расходомеров и от ±1% до 3% для диафрагм. Долгосрочный дрейф обычно меньше 0,1% в год Это означает, что прибор, откалиброванный сегодня, будет по-прежнему соответствовать заявленным характеристикам точности после 5 лет непрерывной работы без повторной калибровки в большинстве приложений. 7. Работает ли электромагнитный расходомер с пищевыми жидкостями? Да. Электромагнитные расходомеры санитарного класса специально созданы для пищевой, фармацевтической и фармацевтической промышленности. Они имеют конструкцию, сертифицированную 3A или EHEDG, гладкие вкладыши из ПТФЭ или электрополированной нержавеющей стали без щелей для роста бактерий, а также гигиенические соединения Tri-Clamp или SMS, которые позволяют проводить процедуры очистки на месте (CIP) и стерилизации на месте (SIP). Обычные пищевые продукты включают молоко, сок, пиво, вино, томатные продукты, жидкие яйца, пищевые масла и жидкий сахар. Вкладыши из ПТФЭ также совместимы с чистящими средствами, такими как гидроксид натрия и азотная кислота, используемыми в циклах CIP. 8. Каков срок службы электромагнитного расходомера? При работе с чистой водой или неабразивными химическими веществами хорошо спроектированный электромагнитный расходомер может работать без какого-либо внутреннего обслуживания. от 15 до 25 лет . Наиболее распространенными видами отказов являются покрытие электродов (которое можно предотвратить путем правильного выбора материала и периодической очистки), износ лайнера в результате химического воздействия (можно предотвратить путем правильной спецификации лайнера) и отказ электроники преобразователя (обычно через 10–20 лет). При работе с абразивными растворами износ футеровки ограничивает срок службы от 3 до 10 лет в зависимости от размера частиц, концентрации и скорости; керамические вкладыши служат дольше всего в таких условиях. 9. Электромагнитный расходомер измеряет массовый или объемный расход? Электромагнитный расходомер измеряет объемный расход (литры в секунду, кубические метры в час, галлоны в минуту и т. д.) непосредственно из сигнала наведенного напряжения. По своей сути он не измеряет массовый расход. Чтобы получить массовый расход, объемное показание необходимо умножить на плотность жидкости, которую необходимо либо измерить отдельно (с помощью денситометра), либо ввести как константу в конфигурацию преобразователя. Для приложений управления технологическими процессами, требующих точности массового расхода, массовый расходомер Кориолиса измеряет массу напрямую, но при значительно более высоких затратах и ​​с большей чувствительностью к условиям установки. 10. Какое обслуживание требует электромагнитный расходомер? При чистом обслуживании ежегодное техническое обслуживание состоит из визуального осмотра футеровки и электродов на наличие покрытий или повреждений (выполняется путем открытия фланцев во время плановых остановов), проверки сопротивления заземления и подтверждения того, что выходной сигнал преобразователя соответствует результатам независимой проверки расхода, например, с помощью накладного ультразвукового счетчика. Очистка электрода мягкой тканью и слабым раствором кислоты (если он совместим с лайнером) восстанавливает точность измерений в случае обнаружения покрытия. Проверка калибровки обычно требуется каждые 5 лет для стандартных приложений и любых 2 года для установок коммерческого учета. Никакая смазка, замена уплотнений или обслуживание ротора не требуются.

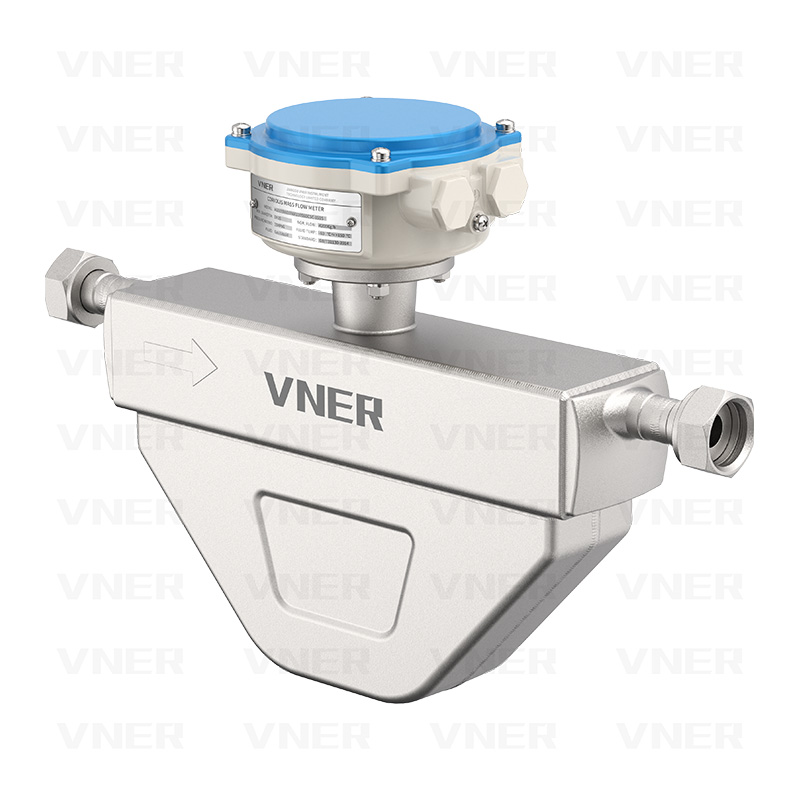

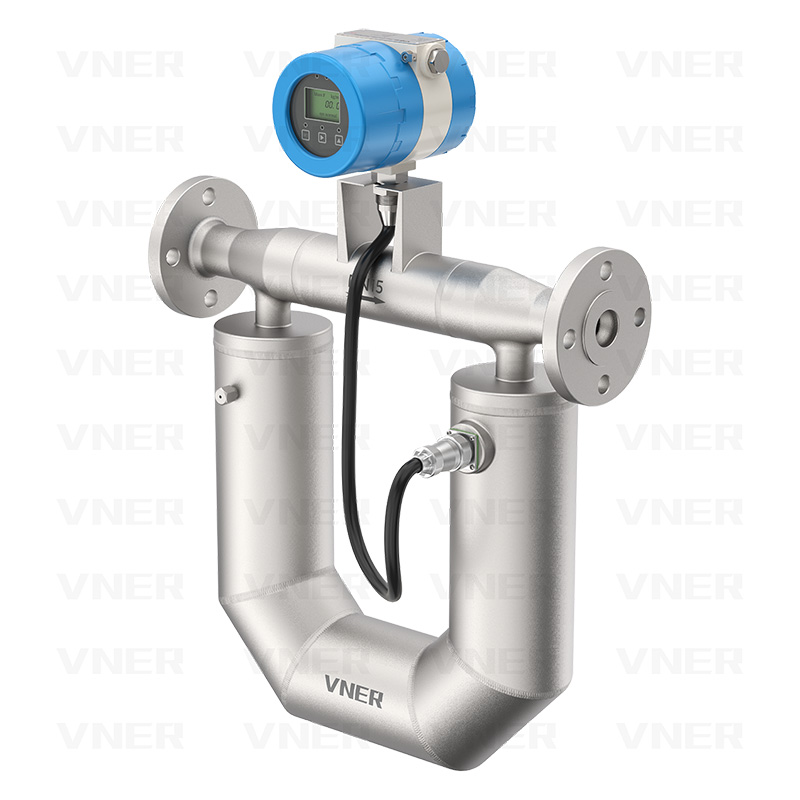

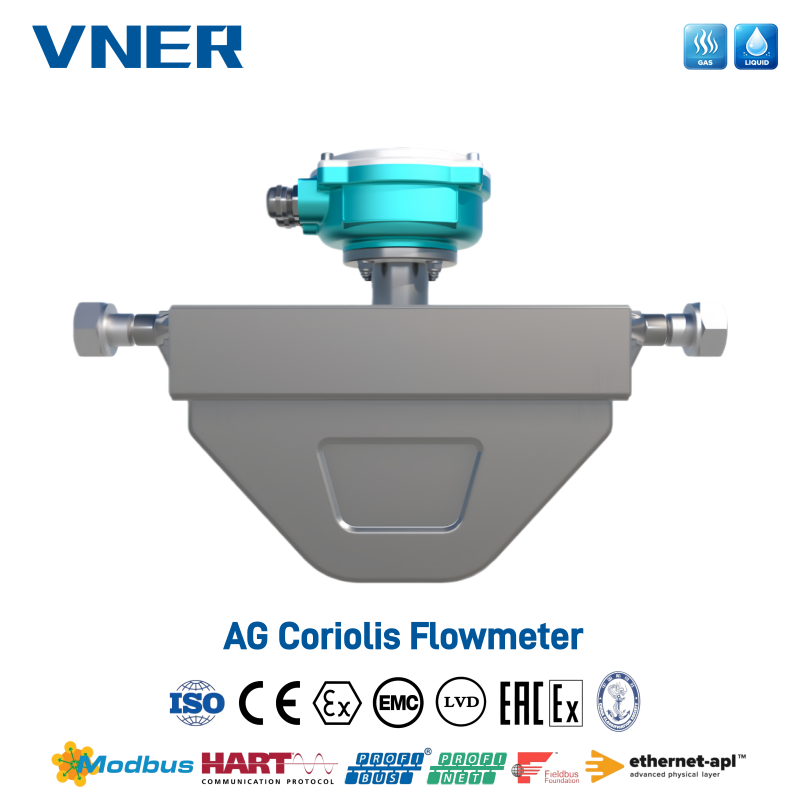

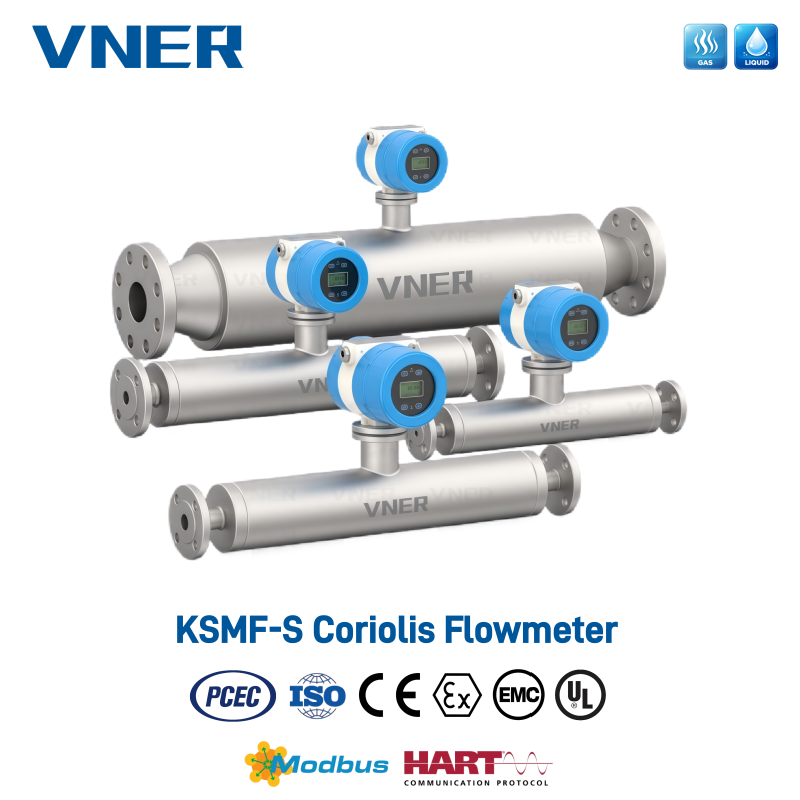

Как массовые расходомеры Кориолиса измеряют расход и ключевые показатели производительности? Массовые расходомеры Кориолиса измеряйте фактический массовый расход жидкостей, определяя силу Кориолиса, приложенную к колеблющейся жидкости в специально разработанных измерительных трубках, обеспечивая уровень точности от плюс-минус 0,5 до 1 процента в широком диапазоне расхода, не требуя компенсации плотности или регулировки температуры. В отличие от традиционных объемных расходомеров, которые измеряют объем и требуют знания плотности жидкости для расчета массы, Измерители Кориолиса напрямую измеряют массовый расход независимо от плотности жидкости, вязкости или изменений температуры, что делает их превосходными для коммерческого учета, операций дозирования и процессов, требующих точного учета массы. Принципиальное различие между массовыми расходомерами Кориолиса (MFM) и контроллерами массового расхода (MFC) заключается в функциональных возможностях управления: MFM измеряют и передают данные о расходе, в то время как MFC включают в себя встроенные регулирующие клапаны, позволяющие автоматически регулировать расход до заданных значений без внешних систем управления. Понимание силы Кориолиса и фундаментальных принципов работы Технология массового расходомера Кориолиса происходит из принципов классической физики, открытых французским ученым Гаспаром Кориолисом в 1835 году. Сила Кориолиса описывает кажущуюся силу, действующую на объекты, движущиеся во вращающихся системах отсчета, математически выражаемую как F = 2m, умноженный на v, умноженный на омегу, где m представляет массу, v представляет скорость, а омега представляет скорость вращения. Эта сила проявляется в расходомерах через колеблющиеся трубки, вызывающие отклонение жидкости перпендикулярно направлению потока. Конфигурация и конструкция вибрирующей трубки В расходомерах Кориолиса используются две основные конфигурации трубок: конструкция с одной трубкой, в которой используется одна колеблющаяся трубка, создающая симметричное отклонение, и конструкция с двумя трубками, в которой используются две параллельные трубки, колеблющиеся в противоположных направлениях, чтобы компенсировать силы вибрации и повысить точность измерений в шумных промышленных условиях. Использование двух трубок стало отраслевым стандартом для большинства применений благодаря превосходной устойчивости к внешней вибрации и улучшенной структурной стабильности. Колеблющиеся трубки работают на собственных резонансных частотах, обычно в диапазоне от 400 до 1000 Гц в зависимости от материала трубки, диаметра и конструктивных параметров. Электромагнитные или пьезоэлектрические драйверы поддерживают амплитуду колебаний на точно контролируемом уровне, обычно от 1 до 5 миллиметров. Принцип измерения зависит от обнаружения сдвигов фаз между колебаниями точки привода и колебаниями точки детектора, вызванными движением жидкости через трубки. Обнаружение фазового сдвига и обработка сигналов Как потоки жидкости через колеблющиеся трубки сила Кориолиса вызывает временные сдвиги в картине колебаний на катушках детектора, расположенных ниже по потоку, при этом величина фазового сдвига прямо пропорциональна массовому расходу благодаря математическому соотношению: фазовый сдвиг равен константе, умноженной на массовый расход, деленный на частоту трубки. Это фундаментальное соотношение обеспечивает прямое преобразование обнаруженного фазового сдвига в массовый расход без необходимости знания свойств жидкости, таких как плотность или вязкость. Усовершенствованная электроника обработки сигналов усиливает сигналы детекторной катушки, фильтрует шум окружающей среды и выполняет расчеты, преобразуя измерения фазового сдвига в массовые расходы. В современных расходомерах Кориолиса используются методы цифровой обработки сигналов и сложные алгоритмы, компенсирующие влияние температуры на свойства трубки, обеспечивая точность в рабочих диапазонах, превышающих диапазон регулирования расхода 100:1. Как массовый расходомер Кориолиса работает на практике? Последовательность операций измерения расходомером Кориолиса включает в себя несколько интегрированных этапов, координирующих сигналы электронного привода, оптическое или магнитное обнаружение и обработку сигналов для непрерывного расчета массового расхода. Понимание этой интегрированной системы объясняет, как измерители Кориолиса достигают более высокой точности по сравнению с альтернативными технологиями измерения. Инициирование привода и колебаний Циклы измерений начинаются с того, что электронная схема привода генерирует точные сигналы синусоидального напряжения на собственной резонансной частоте измерительных трубок. Эти сигналы напряжения приводят в действие электромагнитные катушки или пьезоэлектрические приводы, прикрепленные к измерительным трубкам, инициируя колебания с амплитудой, поддерживаемой от 1 до 5 миллиметров с помощью систем управления с обратной связью. Частота возбуждения обычно находится в диапазоне от 400 до 1000 Гц в зависимости от конструкции трубки, при этом более высокие частоты позволяют измерять более низкие скорости потока, а более низкие частоты позволяют измерять более высокие скорости потока. Электронный контроллер непрерывно контролирует амплитуду и частоту колебаний, регулируя напряжение привода для поддержания постоянной амплитуды независимо от свойств жидкости или изменений скорости потока. Такой подход к колебаниям постоянной амплитуды обеспечивает стабильное поведение датчика и повторяемость измерений в различных условиях эксплуатации. Движение жидкости и развитие силы Кориолиса Когда жидкость течет через колеблющиеся трубки, частицы жидкости испытывают ускорение, перпендикулярное основному направлению потока, из-за движения трубки, что приводит к возникновению сил Кориолиса, которые отклоняют поток жидкости и вызывают измеримые временные задержки в характере колебаний между положениями выше по потоку и ниже по длине трубы. Величина отклонения остается чрезвычайно малой, обычно от 0,1 до 10 микрометров для типичных скоростей потока, но ее можно обнаружить с помощью чувствительных электронных измерений. Величина силы Кориолиса, прямо пропорциональная массовому расходу жидкости, позволяет проводить прямые измерения без компенсации изменений плотности или состава жидкости. Жидкость с удвоенной плотностью создает удвоенную силу Кориолиса для эквивалентного объемного расхода, причем эта характеристика позволяет измерять массовый расход на основе знания плотности. Обнаружение и измерение фазы Катушки детектора, расположенные в нескольких точках вдоль измерительных трубок, распознают колебания посредством изменений магнитного потока или емкостной связи, преобразуя механические колебания в электрические сигналы. Электронная схема сравнивает синхронизацию сигналов колебаний от катушек детектора выше и ниже по потоку, измеряя разность фаз (обычно от 0 до 360 градусов) между этими сигналами с разрешающей способностью лучше 0,001 градуса. Усовершенствованные схемы определения фазы используют цифровую синхронизацию в методах усиления и синхронной демодуляции, фильтруя шум окружающей среды, сохраняя при этом измерительные сигналы. Эти сложные алгоритмы позволяют работать в промышленных средах с электрическими помехами, сохраняя при этом точность измерений. Обработка сигналов и расчет расхода Электронное оборудование на базе микропроцессора рассчитывает массовый расход посредством преобразования измеренного фазового сдвига с использованием заранее определенных калибровочных констант, определенных во время производственных или полевых операций калибровки, при этом типичные расчеты выполняются в течение 100–200 миллисекунд, что позволяет проводить измерения в реальном времени со скоростью обновления от 5 до 10 Гц. Алгоритм расчета компенсирует влияние температуры на калибровочные константы датчика за счет встроенных датчиков температуры, обеспечивающих точность в широком диапазоне температур. Современный Кориолисовы расходомеры обеспечивают несколько вариантов вывода, включая аналоговый выходной ток от 4 до 20 мА, сигналы от 0 до 10 В, частотные выходы, пропорциональные расходу, а также цифровую связь через Modbus, Profibus или другие промышленные протоколы. Эти многочисленные варианты вывода обеспечивают интеграцию в существующие промышленные системы управления без необходимости использования специализированных интерфейсов. В чем разница между MFC и MFM при измерении расхода? Основное различие между контроллерами массового расхода (MFC) и массовыми расходомерами (MFM) заключается в возможностях управления: MFM измеряют и передают данные о расходе, в то время как MFC объединяют функции измерения с автоматическими регулирующими клапанами, позволяющими регулировать расход в реальном времени для заданных целевых значений. Обе технологии используют идентичные принципы измерения силы Кориолиса, но фундаментально различаются системной интеграцией и эксплуатационными возможностями. Характеристики и применение массового расходомера Массовые расходомеры работать в режиме измерения с разомкнутым контуром, непрерывно контролируя массовый расход жидкости и передавая эту информацию во внешние системы управления или оборудование для сбора данных. MFM превосходно подходят для приложений, требующих высокой точности измерения расхода для коммерческого учета, мониторинга процессов или регистрации данных, где внешние системы управления управляют параметрами процесса. Отсутствие встроенных регулирующих клапанов снижает сложность и стоимость оборудования, что делает MFM предпочтительными для применений, где управление потоком либо не требуется, либо осуществляется с помощью отдельных систем. Эксплуатационные характеристики MFM включают в себя: Пассивный режим измерения, не требующий внешнего питания для функции измерения расхода Передача выходного сигнала, обеспечивающая интеграцию с внешними системами управления. Более низкая стоимость оборудования по сравнению с интегрированными системами MFC. Неограниченные возможности диапазона расхода, определяемые только размером трубки и выбором материала Минимальный перепад давления на измерительном элементе Простая установка и интеграция в существующие процессы Характеристики и применение регулятора массового расхода Регуляторы массового расхода сочетают в себе измерительные датчики со встроенными пропорциональными регулирующими клапанами и электронику с замкнутым контуром, автоматически регулирующую расход в соответствии с внешними командами заданного значения, что снижает сложность системы управления и обеспечивает более быструю реакцию на изменения заданного значения расхода. МФЦ находят основное применение в обработке полупроводников, аналитических приборах и лабораторных системах, требующих точного регулирования потока при нескольких заданных значениях. К эксплуатационным характеристикам МФЦ относятся: Управление с замкнутым контуром, поддерживающее измеренный расход на заданном значении с точностью от плюс-минус 1 до 2 процентов. Быстрая реакция на изменения заданного значения, обычно достижение целевого расхода в течение 200–500 миллисекунд. Встроенный пропорциональный регулирующий клапан, снижающий сложность внешней системы. Команда заданного значения через аналоговые сигналы от 0 до 5 В или цифровую связь. Более высокая стоимость оборудования по сравнению с системами, предназначенными только для измерения. Увеличение перепада давления благодаря встроенному регулирующему клапану Ограничения диапазона расхода определяются характеристиками клапана и разрешением заданного значения. Критерии выбора приложений MFC и MFM Выбор технологии между MFC и MFM зависит от требований конкретного приложения. MFM обеспечивают превосходный выбор для приложений, требующих высокой точности измерений без активного управления потоком, приложений коммерческого учета и пакетных операций, где внешние системы управления управляют технологическим процессом. MFC обеспечивают оптимальные решения для приложений, требующих автоматического регулирования расхода, быстрого изменения заданных значений и интегрированного управления без сложной внешней системы управления. Факторы принятия решения о выборе включают в себя: Требования к управлению: активное управление с обратной связью предпочитает MFC, тогда как пассивное измерение предпочитает MFM. Сложность системы: MFC уменьшают общую сложность системы, когда желательно интегрированное управление. Требования к скорости реакции: MFC обеспечивают более быструю реакцию на изменения заданных значений. Стоимость оборудования: MFM обычно стоят на 30–40 процентов дешевле, чем эквивалентные MFC. Ограничения по перепаду давления: MFM создают минимальный перепад давления, тогда как MFC увеличивают перепад давления на клапане. Требования к диапазону расхода: MFM допускают более широкий диапазон изменений, чем MFC. Измеряют ли кориолисовые счетчики массу или объем: разъяснение фундаментальных возможностей? Счетчики Кориолиса измеряют массовый расход непосредственно посредством обнаружения силы Кориолиса, а не объемный расход, как традиционные объемные измерители, что обеспечивает фундаментальное преимущество в приложениях, где учет массы имеет решающее значение, таких как коммерческий учет, дозирование химических веществ и раздача топлива. Это различие остается решающим при выборе технологий и реализации приложений. Определения массового и объемного расхода Объемный расход описывает количество жидкости, протекающей через точку в единицу времени, измеряется в таких единицах, как галлоны в минуту, литры в минуту или кубические метры в час. Объемный расход зависит от плотности жидкости и существенно меняется при изменении температуры или давления даже при постоянном массовом расходе. Массовый расход описывает количество массы жидкости, протекающей мимо точки в единицу времени, измеряемой в таких единицах, как килограммы в час, фунты в минуту или граммы в секунду, остающейся постоянной независимо от температуры, давления или изменений плотности жидкости. Математическая связь между массовым и объемным расходами выражается следующим образом: массовый расход равен объемному расходу, умноженному на плотность жидкости. Эта фундаментальная взаимосвязь демонстрирует, почему измерение массового расхода обеспечивает превосходную точность в приложениях, требующих точного учета жидкости. Преимущества прямого измерения массы Кориолисовы расходомеры measure mass directly without requiring density measurement or compensation, eliminating major sources of measurement error present in volumetric meter installations that must compensate for density variations through additional sensors and calculations. Возможность прямого измерения обеспечивает исключительную ценность в приложениях, в которых свойства жидкости могут меняться. Преимущества прямого измерения массы включают в себя: Устранение измерения плотности, устраняющее затраты и сложность вторичных датчиков. Невосприимчивость к изменениям температуры, влияющим на плотность жидкости Устойчивость к изменениям давления, влияющим на плотность сжимаемой жидкости Упрощенная системная интеграция без расчетов компенсации плотности Сниженные требования к калибровке по сравнению с объемными системами. Стабильная точность измерений в широком диапазоне условий эксплуатации Расчет объема на основе измерения массы В то время как расходомеры Кориолиса измеряют массу напрямую, они могут одновременно измерять плотность жидкости посредством влияния температуры на характеристики колебаний, что позволяет при необходимости рассчитывать объемный расход. Современный Coriolis meters typically calculate and output both mass flow rate and volume flow rate, providing complete process information without additional sensors or calculations. Расчет объемного расхода на основе измерений Кориолиса происходит следующим образом: объемный расход равен измеренному массовому расходу, деленному на одновременно измеренную или предполагаемую плотность жидкости. Такой подход обеспечивает точный объемный расход без необходимости использования автономных датчиков плотности, что снижает стоимость и сложность системы. Насколько точен массовый расходомер Кориолиса во всех рабочих диапазонах? Массовые расходомеры Кориолиса демонстрируют уровни точности от плюс-минус 0,5 процента до 1 процента фактического расхода во всем указанном диапазоне расхода, причем повышенная неопределенность возможна за счет усовершенствованных конструкций, обеспечивающих точность плюс-минус 0,3 процента в контролируемых условиях, что делает их одной из наиболее точных доступных технологий измерения расхода. Понимание характеристик точности позволяет выбрать соответствующую технологию и спроектировать систему. Характеристики точности и показатели производительности Стандартные расходомеры Кориолиса обычно имеют погрешность от плюс-минус 0,5 до 1 процента от измеренного значения в диапазоне расхода от 10 до 100 процентов от максимальной номинальной пропускной способности. Эта точность остается практически постоянной во всем рабочем диапазоне, в отличие от многих альтернативных технологий измерения, демонстрирующих ухудшение точности при более низких скоростях потока. Компоненты точности включают в себя: Повторяемость: плюс-минус 0,1 процента, типично для повторных измерений в идентичных условиях. Линейность: плюс-минус 0,2 процента в указанном диапазоне расхода. Стабильность нулевой точки: дрейф менее плюс-минус 0,5 процента в год при нормальных условиях эксплуатации. Стабильность температуры: плюс-минус 0,2 процента на каждые 10 градусов Цельсия. Сравнение точности с альтернативными технологиями Тип счетчика Типичная точность Тип измерения Диапазон расхода Компенсация плотности Кориолисовая масса Плюс-минус 0,5–1,0 процента. Прямая масса от 10 процентов до 100 процентов Не требуется Турбина Плюс-минус 0,2–0,5 процента. Объем от 5 процентов до 90 процентов Требуется для массы Дифференциальное давление Плюс-минус 1,5–2,5 процента. Объем от 20 процентов до 100 процентов Требуется для массы Магнитный Плюс-минус 0,5 процента. Объем от 1 процента до 100 процентов Требуется для массы Положительное смещение Плюс-минус 0,2 процента. Объем от 5 процентов до 95 процентов Требуется для массы Факторы, влияющие на точность измерений Несколько рабочих параметров влияние измерителя Кориолиса точность. Изменения температуры влияют на частоту колебаний и жесткость трубки, что требует электронной компенсации с помощью встроенных датчиков температуры и калибровочных констант, хранящихся в электронике счетчика. Правильная температурная компенсация поддерживает точность в заданных пределах во всем диапазоне рабочих температур. Факторы, влияющие на точность, включают в себя: Рабочая температура: требуется компенсация в указанном диапазоне температур. Изменения вязкости жидкости: минимальное влияние на точность измерений Кориолиса Изменения плотности жидкости: не влияют на точность измерения массы. Ориентация при установке: некоторые конструкции чувствительны к гравитационному воздействию. Внешняя вибрационная среда: конструкция с двумя трубками обеспечивает устойчивость к вибрации. Продолжительность интервала измерения: более длинные интервалы уменьшают случайный шум измерений Калибровка и проверка точности Точность измерителя Кориолиса зависит от точной калибровки во время производства, которая обычно выполняется с использованием эталонных жидкостей с известной плотностью и вязкостью при контролируемых температурах, при этом калибровочные константы хранятся в электронике измерителя, что позволяет поддерживать точность в широком рабочем диапазоне без повторной калибровки в нормальных условиях. Подходы к калибровке включают в себя: Заводская калибровка с использованием воды или эталонных жидкостей во время производства Многоточечная калибровка в указанном диапазоне расхода, позволяющая проверить точность Проверка в эксплуатации с использованием альтернативных методов измерения, подтверждающих сохранение точности Периодическая повторная калибровка в высокоточных приложениях, таких как коммерческий учет. Анализ неопределенности, документирующий уровни достоверности измерений Промышленное применение и производительность в сложных условиях Массовые расходомеры Кориолиса получили широкое распространение в различных промышленных приложениях благодаря превосходной точности и надежности измерений. Понимание требований конкретных приложений позволяет оптимально выбрать технологию и спроектировать систему. Приложения для коммерческого учета и финансового учета Счетчики Кориолиса служат предпочтительной технологией для коммерческого учета нефтепродуктов, сжиженного природного газа и химических товаров, где точность измерения напрямую влияет на финансовые операции, при этом требования к точности плюс-минус 0,5 процента или выше обусловливают выбор технологии Кориолиса. Регулирующие органы, включая Американский институт нефти и Международную организацию по стандартизации, специально рекомендуют кориолисовы счетчики для применения в коммерческих целях. Преимущества применения коммерческого учета включают в себя: Прямое измерение массы, исключающее ошибки компенсации плотности Высокая точность, снижающая затраты, связанные с неопределенностью измерений. Широкий рабочий диапазон, учитывающий изменения температуры и вязкости. Надежная работа, сокращающая время простоев и перерывов в измерениях Цифровая передача данных, позволяющая удаленную проверку и аудит Применение в химической и фармацевтической промышленности В химической и фармацевтической промышленности часто используются расходомеры Кориолиса для точного дозирования ингредиентов и контроля процесса. Возможность прямого измерения массы обеспечивает точное дозирование ингредиентов без необходимости корректировки объема в зависимости от температуры или плотности, улучшая стабильность процесса и качество продукции при одновременном сокращении отходов сырья. Преимущества применения химической обработки включают в себя: Точная дозировка ингредиентов для периодических операций, улучшающая консистенцию продукта Быстрые изменения потока для реакции управления процессом Многокомпонентное дозирование с одновременным измерением массы Интеграция с системами управления автоматизированными операциями Надежность в агрессивных средах за счет выбора материала Приложения для обработки продуктов питания и напитков Производители продуктов питания и напитков используют расходомеры Кориолиса для точного измерения операций добавления ингредиентов и розлива продуктов. Отсутствие движущихся частей на пути потока снижает риск загрязнения и требования к очистке по сравнению с альтернативными технологиями, обеспечивая при этом точность измерений, поддерживая точное количество продукта и постоянство рецептуры. Характеристики применения в пищевой промышленности включают в себя: Варианты санитарно-гигиенического исполнения с гладкими внутренними поверхностями, облегчающими очистку. Неинвазивное измерение, сохраняющее качество продукции Точное измерение объема наполнения, улучшающее восприятие ценности для клиентов Интеграция с системами управления автоматизированными операциями розлива Варианты выбора материала, соответствующие требованиям, связанным с контактом с пищевыми продуктами. Приложения для измерения нефти и газа В операциях по добыче нефти и природного газа используются счетчики Кориолиса для измерения добычи на устье скважин, расчета распределения трубопроводов и операций коммерческого учета, где точность измерений напрямую влияет на распределение доходов между несколькими заинтересованными сторонами. Сложные условия эксплуатации добычи, включая большие колебания температуры, колебания давления и переменный состав жидкости, благоприятствуют выбору технологии Кориолиса. Рекомендации по применению в нефтегазовой отрасли включают в себя: Возможность измерения многофазного расхода газожидкостных смесей Конструкции, рассчитанные на высокое давление и температуру для экстремальных условий. Широкий рабочий диапазон, учитывающий варианты производства Прочная конструкция, выдерживающая агрессивные и абразивные среды Интеграция с системами SCADA для удаленного мониторинга и управления. Принципы работы и аспекты физического проектирования Понимание элементов физического проектирования и эксплуатационных ограничений позволяет применять обоснованные технологии и оптимизировать систему. Множество конструктивных факторов влияют на эксплуатационные характеристики и пригодность применения. Выбор материала измерительной трубки Измерительные трубки кориолисовых измерителей обычно изготавливаются из сплавов нержавеющей стали, обеспечивающих стойкость к химической коррозии, механическую прочность и подходящие характеристики упругости для надежных колебаний и измерений. Выбор материала существенно влияет на производительность, долговечность и стоимость счетчика. К распространенным материалам трубок относятся: Нержавеющая сталь 304: применение общего назначения с хорошей коррозионной стойкостью. Нержавеющая сталь 316: повышенная коррозионная стойкость для агрессивных жидких сред. Дуплексная нержавеющая сталь: превосходная прочность, позволяющая выдерживать более высокие номинальные давления. Титан и специальные сплавы: исключительная коррозионная стойкость для специализированного применения. Экзотические сплавы: индивидуальные применения, требующие особой химической совместимости. Соображения по номинальным давлениям и температурам Номинальные значения давления и температуры кориолисового измерителя зависят от материала измерительной трубки, толщины и конструкции опорной конструкции. Типичные стандартные номинальные значения составляют 400 бар, рабочее давление при 20 градусах Цельсия, а рабочая температура варьируется от минус 40 до плюс 150 градусов Цельсия. Более высокие требования к давлению или температуре приводят к увеличению стоимости оборудования из-за конструкции с более толстыми стенками или выбора экзотических материалов. Факторы снижения давления и температуры включают в себя: Повышение температуры снижает допустимое рабочее давление для металлических материалов. Циклическое переключение между высокими и низкими температурами ускоряет усталостное разрушение. Коррозионные среды уменьшают эффективную толщину стенок из-за потери материала. Хрупкость материала при экстремально низких температурах ограничивает рабочий диапазон. Характеристики диапазона расхода и диапазона регулирования Измерители Кориолиса рассчитаны на соотношение диапазона расхода 100:1 или выше, что означает, что максимальный измеряемый расход может достигать 100-кратного минимального измеряемого расхода без неприемлемого ухудшения точности, что превышает возможности большинства альтернативных технологий измерения. Эта исключительная возможность диапазона исключает необходимость установки нескольких счетчиков или переключения диапазонов в приложениях с переменными условиями расхода. Соображения относительно диапазона расхода включают в себя: Размер счетчика: выберите счетчик по ожидаемому среднему расходу, а не по максимальной производительности. Минимальный расход: убедитесь, что технологический расход остается выше минимального заданного расхода для заданной точности. Обратный поток: некоторые конструкции счетчиков измеряют точный обратный поток, в то время как другие предоставляют только величину. Измерение низкого расхода: измерение Кориолиса пропорционально улучшается при уменьшении расхода. Интеграция с промышленными системами управления и управления данными Современный Coriolis flowmeters integrate seamlessly with industrial control systems through multiple communication protocols and signal options. This integration capability enables sophisticated process monitoring and control applications. Варианты вывода сигнала и совместимость Современные расходомеры Кориолиса обеспечивают одновременный выбор нескольких выходных сигналов, включая аналоговые сигналы (ток от 4 до 20 миллиампер или выходное напряжение от 0 до 10 вольт), частотные выходы (от 0 до 10 килогерц, пропорциональные потоку) и протоколы цифровой связи, позволяющие интегрироваться в разнообразные архитектуры автоматизации без специализированных преобразователей. Варианты вывода обычно включают в себя: Аналоговый выход от 4 до 20 мА для интеграции с устаревшими системами управления. Аналоговый выход от 0 до 10 В для прямого подключения ПЛК или платы сбора данных. Частотно-импульсный выход, пропорциональный расходу для измерения счетчика или частоты. Протокол Modbus RTU или TCP для сетевых систем управления Интерфейс Profibus DP для интегрированных систем автоматизации процессов FOUNDATION Fieldbus для расширенной интеграции сети управления Возможности регистрации данных и анализа тенденций Усовершенствованные расходомеры Кориолиса включают возможности регистрации данных и анализа тенденций, позволяющие проводить исторический анализ режимов потока и производительности системы. Встроенная память фиксирует измерения расхода через программируемые интервалы времени, что позволяет обнаруживать снижение производительности, накапливать данные об использовании для планирования технического обслуживания и проверять соблюдение рабочих условий. Функции управления данными включают в себя: Внутренняя память хранения измерений с интервалом от 1 секунды до 60 минут. Тенденции и статистический анализ исторических данных Условия тревоги, вызывающие уведомления, когда параметры превышают пределы Пакетная запись полных производственных циклов для документации Интеграция с корпоративными системами для централизованного мониторинга Часто задаваемые вопросы о массовых расходомерах Кориолиса 1. Чем массовый кориолисовый расходомер отличается от традиционного объемного расходомера по принципу измерения? Измерители Кориолиса измеряют массовый расход непосредственно путем обнаружения сил Кориолиса, действующих на жидкость, протекающую через колеблющиеся трубки, в то время как традиционные объемные измерители, такие как турбинные измерители или измерители дифференциального давления, измеряют объемный расход. Измерение массы обеспечивает преимущество в точности, поскольку измеренная масса остается постоянной независимо от изменений плотности жидкости, температуры или давления. Объемным счетчикам требуется компенсация плотности для расчета массового расхода, что приводит к ошибкам измерения из-за неопределенности измерения плотности. Для жидкостей с переменными свойствами или для применений, требующих точного учета массы, измерения Кориолиса обеспечивают превосходные характеристики и упрощенную конструкцию системы. 2. Какую точность можно ожидать от массовых расходомеров Кориолиса и как она соотносится с альтернативными технологиями? Кориолисовы расходомеры typically demonstrate accuracy of plus or minus 0.5 to 1.0 percent across wide flow ranges from 10 percent to 100 percent of rated capacity. This accuracy substantially exceeds differential pressure meters (plus or minus 1.5 to 2.5 percent), approaches turbine meter accuracy (plus or minus 0.2 to 0.5 percent) but with superior flow range characteristics, and provides direct mass measurement without density compensation errors. Coriolis meters excel in custody transfer and fiscal applications where measurement accuracy directly impacts financial transactions, with regulatory agencies specifically endorsing Coriolis technology for high accuracy applications. 3. Могут ли кориолисовы счетчики надежно работать в сложных технологических условиях с изменениями температуры и давления? Да, расходомеры Кориолиса поддерживают заданную точность в широком диапазоне температур (обычно от минус 40 до плюс 150 градусов Цельсия) и рабочих диапазонов давления (обычно до 400 бар) благодаря встроенной температурной компенсации и прочной механической конструкции. Встроенные датчики температуры контролируют температуру окружающей среды и автоматически регулируют калибровочные константы, компенсируя влияние температуры на характеристики датчика. На принцип измерения не влияют изменения давления, изменения вязкости или колебания плотности. Варианты выбора материалов, включая дуплексную нержавеющую сталь и экзотические сплавы, подходят для работы в агрессивных химических средах. Такая экологическая гибкость делает расходомеры Кориолиса превосходным выбором для добычи нефти и газа, обработки при экстремальных температурах и суровых промышленных условиях. 4. Каковы типичные требования к установке и техническому обслуживанию массовых расходомеров Кориолиса? Счетчики Кориолиса требуют минимальных усилий по установке и техническому обслуживанию из-за отсутствия движущихся частей в потоке. Установка включает в себя простые соединения труб без каких-либо особых требований к ориентации для большинства конструкций, хотя некоторые конфигурации с двумя трубками выигрывают от вертикальной установки для обеспечения гравитационной устойчивости. Отсутствие внутренних движущихся частей устраняет проблемы износа и требования к фильтрам, характерные для турбинных или объемных расходомеров. Плановое техническое обслуживание обычно включает внешнюю очистку и визуальный осмотр, а не замену внутренних компонентов. Периодическая внешняя очистка предотвращает накопление мусора в трубах или продуктов коррозии, которые могут повлиять на результаты измерений. Большинство производителей рекомендуют проверку на местах каждые два-три года для приложений коммерческого учета, выполняемую с помощью альтернативных методов измерения или сравнения запасных счетчиков, а не путем разборки счетчика. 5. Производят ли расходомеры Кориолиса значительный перепад давления, влияющий на эксплуатационные требования системы? Счетчики Кориолиса производят минимальный перепад давления по сравнению с альтернативными технологиями измерения, такими как турбинные или диафрагменные счетчики. Типичные конструкции Кориолиса с прямой трубкой создают падение давления от 0,1 до 1 бар в зависимости от размера расходомера и расхода, что существенно ниже, чем падение давления на диафрагме, превышающее 2 бар. Некоторые усовершенствованные конструкции обеспечивают падение давления ниже 0,05 бар. Этот минимальный перепад давления снижает требования к мощности перекачки и позволяет устанавливать его в существующие системы без серьезных модификаций трубопровода. Для встроенных контроллеров массового расхода, включая пропорциональные клапаны, падение давления увеличивается из-за сужения клапана, но остается приемлемым для большинства применений. При расчете падения давления при оценке требований к системе следует учитывать скорость потока, вязкость жидкости и конструкцию трубки. 6. Каковы финансовые последствия выбора технологии измерения Кориолиса по сравнению с альтернативными вариантами расходомеров? Измерители Кориолиса обычно стоят в 2–4 раза дороже, чем базовые установки с турбиной или диафрагмой, но дешевле, чем системы перепада давления сопоставимой точности, включая вторичные контрольно-измерительные приборы. Для применений коммерческого учета преимущество превосходной точности оправдывает дополнительные затраты за счет снижения финансовых последствий неопределенности измерений. Анализ стоимости жизненного цикла часто отдает предпочтение выбору Кориолиса из-за минимальных требований к техническому обслуживанию, отсутствия необходимости замены компонентов и длительного срока эксплуатации, обычно превышающего 15–20 лет. Для приложений, требующих установки нескольких счетчиков в разных диапазонах расхода, превосходный диапазон расхода Кориолиса (диапазон изменения расхода 100:1) позволяет выбрать один счетчик, подходящий для всех условий эксплуатации, что снижает общую стоимость системы. Первоначальная стоимость оборудования представляет собой часть общей стоимости владения для долгосрочного применения. 7. Как следует подобрать расходомеры Кориолиса для оптимальной работы в системах с переменным расходом? При выборе размера расходомера Кориолиса следует выбирать мощность расходомера с учетом ожидаемого среднего расхода, а не максимального мгновенного расхода, что обеспечивает максимальную точность измерений и чувствительность датчика. Измерители слишком большого размера уменьшают величину сигнала и разрешающую способность измерения при более низких скоростях потока, в то время как уменьшение размера может привести к превышению максимального номинального расхода. Для применений с экстремальными изменениями расхода превосходный диапазон расхода Кориолиса (диапазон регулирования 100:1) позволяет использовать один расходомер в широком рабочем диапазоне без компромиссов в размерах. При выборе счетчика следует учитывать устойчивые условия эксплуатации, а не переходные пиковые значения. Программное обеспечение производителя для определения размеров помогает оптимально выбрать расходомер для конкретных применений с учетом свойств жидкости, рабочих диапазонов и требований к точности. 8. Могут ли расходомеры Кориолиса измерять двухфазные потоки, содержащие как жидкости, так и газы? Стандартные однофазные расходомеры Кориолиса оптимизированы для однородных потоков жидкости и могут показывать ошибки измерения при наличии значительных фракций газа. Однако для применения в нефтегазовой отрасли, где часто встречается увлеченный газ в потоках жидкой нефти, были разработаны специализированные многофазные расходомеры Кориолиса. В этих усовершенствованных конструкциях используются модифицированная геометрия трубок и улучшенные методы обработки сигналов, обеспечивающие достаточную точность (обычно плюс-минус 5–10 процентов) для объемных фракций газа до 20–30 процентов. Выше этих пределов точность измерений значительно ухудшается, поскольку объемы газа создают фазовые нарушения, влияющие на развитие силы Кориолиса. Для применений с многофазным составом высокой неопределенности альтернативные технологии, такие как ультразвуковые счетчики или специализированные системы разделения, могут обеспечить превосходные характеристики. 9. Какие выходные сигналы и протоколы связи поддерживают современные кориолисовы счетчики для интеграции автоматизации технологических процессов? Современные измерители Кориолиса обеспечивают несколько вариантов одновременного вывода, что обеспечивает плавную интеграцию в различные архитектуры автоматизации. Стандартные аналоговые выходы включают сигналы тока от 4 до 20 миллиампер и сигналы от 0 до 10 вольт, напрямую взаимодействующие с устаревшими системами управления и оборудованием сбора данных. Частотные выходы, пропорциональные расходу, подключаются к входам измерения частоты счетчика или ПЛК. Протоколы цифровой связи обычно включают Modbus RTU и TCP, обеспечивающие сетевые соединения с промышленными контроллерами и корпоративными системами. Усовершенствованные счетчики поддерживают FOUNDATION Fieldbus и Profibus для сетей автоматизации процессов. Такая гибкость выходов обеспечивает совместимость с существующими системами и возможность будущей модернизации без использования специализированных преобразователей или интерфейсной электроники. 10. Какие номинальные значения температуры и давления характерны для кориолисовых счетчиков и как они влияют на выбор оборудования? Стандартные расходомеры Кориолиса обычно работают при температуре от минус 40 до плюс 150 градусов Цельсия с рабочим давлением до 400 бар при номинальной температуре. Более высокие номинальные значения давления требуют конструкции труб с более толстыми стенками, выбора экзотических материалов или специальной конструкции опорной конструкции, что существенно увеличивает стоимость оборудования. Более высокие рабочие температуры снижают допустимое давление из-за ухудшения прочности материала, причем кривые снижения характеристик предоставляются производителями. Для экстремальных применений, превышающих стандартные номинальные характеристики, специальные конструкции могут выдерживать давление выше 600 бар или температуру, приближающуюся к 200 градусам Цельсия, но со значительной надбавкой к стоимости и увеличением времени выполнения заказа. При выборе оборудования следует оценивать фактические устойчивые условия эксплуатации, а не случайные пиковые значения, чтобы избежать ненужных дополнительных затрат. Температурная компенсация поддерживает точность измерений во всем рабочем диапазоне независимо от абсолютной температуры, при условии, что калибровка учитывает ожидаемые отклонения.

Поскольку глобальные промышленные инвестиции продолжают расти в энергетической, нефтехимической, водоочистной и перерабатывающей отраслях, компания VNER недавно завершила серию международных поставок для клиентов в различных регионах. Эти поставки включают в себя широкий спектр решений для измерения расхода, демонстрируя растущее присутствие VNER на мировых рынках и ее приверженность надежному выполнению проектов. Эффективное производство и своевременная доставка В течение последних нескольких недель команды по производству, контролю качества и логистике VNER тесно сотрудничали, выполняя производство, проверку, упаковку и отправку многочисленных заказов клиентов. В состав поставок входили различные продукты для измерения расхода и индивидуальные решения для промышленных приборов, подготовленные для зарубежных проектов. Перед поставкой вся продукция прошла строгий контроль качества, функциональную проверку и окончательную проверку упаковки, чтобы обеспечить безопасную транспортировку и надежную работу в полевых условиях. Большое количество инструментов было надежно упаковано с использованием упаковочных материалов экспортного класса, в том числе усиленных деревянных ящиков, защитной упаковки и специально разработанных грузовых систем на поддонах. для перевозки на дальние расстояния. Комплексная упаковка для международных перевозок Чтобы гарантировать безопасную доставку оборудования на проектные площадки по всему миру, VNER соблюдает строгие процедуры экспортной упаковки. Ключевые меры включают в себя: Индивидуальная защита и амортизация продукта Влагостойкая упаковка для международного транзита Усиленные деревянные ящики для больших инструментов Паллетированная обработка грузов для эффективной погрузки и разгрузки Четкая идентификация и документация для таможенного оформления Эти меры помогают минимизировать транспортные риски, гарантируя при этом, что клиенты получат оборудование в отличном состоянии. Поддержка клиентов по всему миру Продукты VNER в настоящее время обслуживают клиентов в таких отраслях, как: Нефть и газ Нефтехимическая переработка Очистка воды и сточных вод Производство электроэнергии Химическое производство Производство продуктов питания и напитков Общие промышленные предприятия Недавние поставки включали различные технологии измерения расхода, такие как электромагнитные расходомеры, вихревые расходомеры, массовые расходомеры Кориолиса и другие специализированные измерительные приборы, адаптированные к конкретным требованиям проекта. Приверженность надежности и успеху клиентов Для международных проектов своевременная доставка часто так же важна, как и качество продукта. VNER продолжает укреплять свои производственные мощности, координацию цепочки поставок и системы управления качеством, чтобы гарантировать клиентам получение надежных решений, когда они им нужны. Каждая поставка представляет собой не только поставку продукта, но и обязательство VNER поддерживать клиентов на протяжении всего жизненного цикла проекта — от технических консультаций и выбора продукта до производства, испытаний, логистики и послепродажного обслуживания. Поскольку глобальный спрос на точные и надежные решения для измерения расхода продолжает расти, компания VNER по-прежнему стремится предоставлять высококачественные приборы, оперативное обслуживание и долгосрочную выгоду для клиентов по всему миру. Спасибо за ваше Трус Мы хотели бы поблагодарить всех наших партнеров и клиентов за неизменное доверие к VNER. Мы надеемся поддержать больше промышленных проектов по всему миру с помощью инновационных, надежных и экономичных решений для измерения расхода. Компания электронных технологий ВНЭР, ООО Измеряйте с уверенностью. Надежная доставка

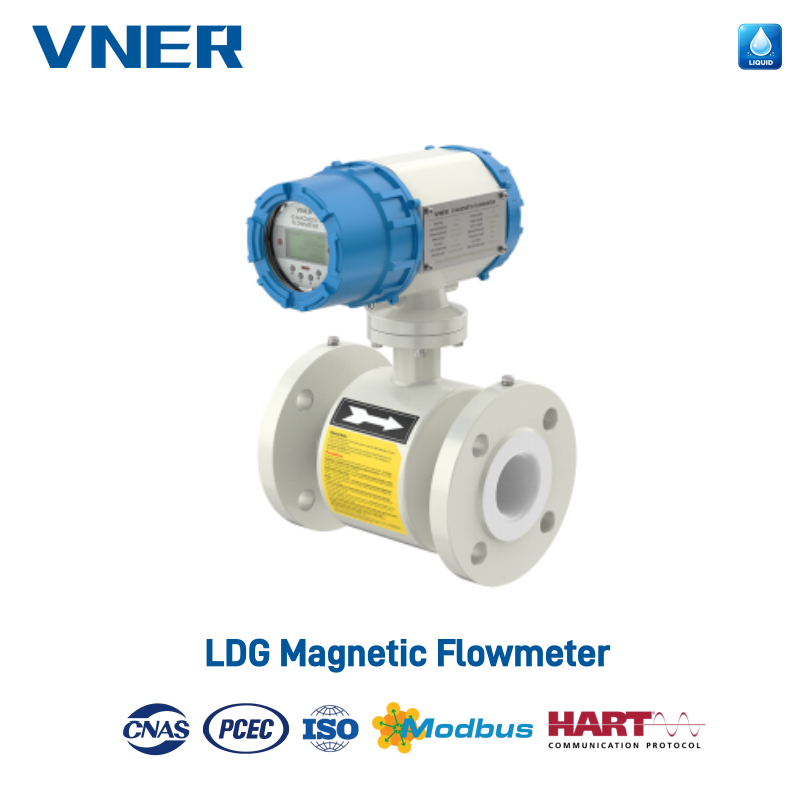

Измерение промышленных жидкостей требует исключительного уровня точности для обеспечения эффективности процесса, безопасности и качества продукции. Среди различных технологий, доступных для измерения проводящих жидкостей, высокоточный электромагнитный расходомер является предпочтительным выбором благодаря беспрепятственному протоку, минимальному перепаду давления и высокой надежности. Однако сложная природа этих инструментов означает, что их долгосрочная работа во многом зависит от систематического обслуживания. Регулярные проверки, очистка и электронная калибровка необходимы для сохранения проектной точности системы. Пренебрежение этими протоколами обслуживания может привести к дрейфу измерений, нестабильности сигнала и возможному выходу из строя компонентов, что может привести к нарушению всего производственного или муниципального процесса очистки. В этом руководстве представлен подробный технический анализ процедур, необходимых для поддержания работы этих важнейших инструментов на пике их потенциала. Основы измерения электромагнитного расхода и необходимость технического обслуживания Чтобы поддерживать высокоточный электромагнитный расходомер по сути, нужно сначала понять физические принципы, которые управляют его работой. Технология основана на законе электромагнитной индукции Фарадея, который гласит, что проводящая жидкость, движущаяся через магнитное поле, генерирует электрическое напряжение. Основная физика электромагнитной индукции Сенсорная часть расходомера состоит из расходомерной трубки, покрытой изоляционным материалом, электромагнитных катушек, генерирующих магнитное поле, и пары электродов, расположенных заподлицо с внутренней поверхностью трубки. Когда проводящая жидкость проходит через трубку с определенной скоростью, представленной как в , через магнитное поле силой Б , он генерирует электродвижущую силу, обозначаемую как Э , поперек электродов. Связь математически определяется следующим образом, где Д представляет собой расстояние между электродами, которое соответствует внутреннему диаметру трубы: Э = B * v * D Поскольку напряженность магнитного поля и диаметр трубки являются фиксированными физическими константами, генерируемое напряжение прямо пропорционально средней скорости жидкости. Передающая часть прибора усиливает этот микровольтовый сигнал, отфильтровывает окружающий шум и преобразует его в стандартный выходной сигнал, например ток от четырех до двадцати миллиампер или протокол цифровой сетевой связи. Поскольку генерируемый сигнал чрезвычайно мал, обычно в диапазоне милливольт или микровольт, даже незначительные физические изменения внутри расходомерной трубки могут вызвать значительные ошибки измерений. Любое изменение поверхности электродов, целостности изолирующей оболочки или пути электрического заземления напрямую ухудшает точность системы. Это делает регулярное техническое обслуживание технической необходимостью, а не дополнительной задачей. Почему прецизионная калибровка требует систематического обслуживания Высокоточные расходомеры часто калибруются в идеальных лабораторных условиях перед отправкой на место установки. Оказавшись в полевых условиях, они подвергаются воздействию реальных переменных, таких как колебания температуры, гидравлические вибрации, химическая коррозия и твердые частицы. Со временем эти факторы могут вызвать незначительные изменения в физических и электрических характеристиках датчика. Систематическое техническое обслуживание гарантирует, что физические размеры пути потока остаются постоянными и что электрические свойства измерительной цепи не ухудшаются. Устанавливая строгий график технического обслуживания, операторы могут выявлять потенциальные проблемы до того, как они проявятся в виде критических сбоев измерений, тем самым защищая целостность всего контура управления процессом. Очистка и проверка электродов датчика потока Электроды являются прямой точкой контакта между измерительной электроникой и технологической жидкостью. Поэтому поддержание чистоты и отсутствия отложений этих компонентов является наиболее важным аспектом обслуживания высокоточного электромагнитного расходомера. Устранение загрязнения электродов и изолирующих слоев В зависимости от природы измеряемой жидкости на поверхности электродов со временем могут накапливаться различные вещества. На очистных сооружениях органические шламы и жиры могут образовывать налет на металлических поверхностях. При химической обработке минеральные отложения, такие как карбонат кальция или кремнезем, могут выпадать в осадок из жидкости и прикрепляться к электродам. Когда непроводящий слой накипи или органического материала покрывает электроды, он действует как электрический изолятор. Эта изоляция ослабляет микровольтовый сигнал, генерируемый текущей жидкостью, что приводит к занижению скорости потока или полной потере сигнала. И наоборот, если покрытие обладает высокой проводимостью, например металлическая пыль или суспензия сажи, оно может вызвать короткое замыкание электродов на металлический корпус датчика, в результате чего выходной сигнал упадет до нуля независимо от фактической скорости жидкости. Регулярный осмотр поверхностей электродов необходим для обнаружения этих покрытий до того, как они станут причиной сбоев в работе. Безопасные процедуры химической и механической очистки При очистке электродов высокоточного электромагнитного расходомера необходимо соблюдать особую осторожность, чтобы не повредить нежные металлические поверхности и окружающий материал футеровки. Выбор метода очистки полностью зависит от типа присутствующего загрязнения. Для удаления органических отложений, жиров и масел обычно достаточно мягких моющих средств или бытовых жидкостей для мытья посуды. Оператору следует аккуратно протирать поверхности электродов мягкой тканью или неабразивной губкой. Ни в коем случае нельзя использовать жесткие проволочные щетки, стальную мочалку или наждачную бумагу, так как они могут поцарапать тщательно отполированные металлические электроды, создавая микроскопические канавки, которые ускорят будущее загрязнение и нарушат профиль потока возле датчика. При минеральном накипи можно растворить накипь слабым кислотным раствором, например пятипроцентной лимонной кислотой или теплым уксусом. Кислоту необходимо тщательно смыть чистой деминерализованной водой сразу после удаления окалины, чтобы предотвратить химическое воздействие на металл или футеровку. В тех случаях, когда жидкость очень склонна к загрязнению, некоторые современные расходомеры оснащены встроенными системами очистки электродов, которые используют ультразвуковые волны или импульсы высокого напряжения для автоматического разрушения отложений, но эти автоматизированные системы по-прежнему требуют ручного осмотра через запланированные интервалы времени для проверки их эффективности. Сохранение целостности оболочки датчика Внутренняя оболочка датчика расхода служит двум важным целям, а именно: изолирует проводящую технологическую жидкость от металлического внешнего корпуса расходомера и обеспечивает плавный, устойчивый к коррозии путь для жидкости. Поддержание этой футеровки необходимо для обеспечения долгосрочной точности измерений. Мониторинг износа и эрозии от абразивных суспензий В таких отраслях, как горнодобывающая промышленность, дноуглубительные работы и обработка целлюлозной бумаги, жидкость часто содержит высокие концентрации взвешенных твердых частиц. Проходя через расходомер, эти абразивные частицы вызывают постоянный механический износ футеровки. Материалы футеровки, такие как политетрафторэтилен, широко известный как тефлон, обладают высокой устойчивостью к химическому воздействию, но могут быть подвержены механической эрозии в течение длительного периода времени. Более твердые материалы, такие как полиуретан или техническая керамика, лучше подходят для абразивных работ, но даже они со временем изнашиваются. Во время плановых остановов на техническое обслуживание внутреннюю часть расходомерной трубки следует визуально проверять на предмет утончения футеровки, точечной коррозии или локализованной эрозии, особенно вблизи входного фланца, где турбулентный поток может концентрировать абразивные силы. Если вкладыш полностью изнашивается, технологическая жидкость вступит в контакт с металлическим корпусом датчика, вызывая катастрофические короткие замыкания и выход прибора из строя. Термическое напряжение и риски деформации футеровки Колебания температуры технологической жидкости могут подвергнуть футеровку серьезным тепловым нагрузкам. Это особенно распространено в производстве продуктов питания и напитков, где циклы дезинфекции паром на месте вводят высокотемпературный пар в систему, которая обычно работает при температурах, близких к температуре окружающей среды. Быстрые изменения температуры могут привести к тому, что футеровка будет расширяться или сжиматься с другой скоростью, чем металлический внешний корпус расходомера. Такое дифференциальное расширение может привести к расслоению, образованию пузырей или разрыву пластиковых вкладышей. Как только лейнер отсоединяется от металлического корпуса, жидкость может скапливаться под футеровкой, вызывая серьезные ошибки измерений и приводя к коррозии внешней конструкции. Во время проверки обслуживающий персонал должен искать признаки деформации футеровки, ряби или отделения на поверхностях фланцев и следить за тем, чтобы рабочие температуры процесса не превышали расчетные пределы для конкретного материала футеровки. Обеспечение непрерывности электрического заземления и экранирования Поскольку сигналы напряжения, генерируемые высокоточным электромагнитным расходомером, чрезвычайно малы, они очень уязвимы к внешним электрическим помехам, которые часто называют блуждающими токами или электромагнитными шумами. Надлежащее заземление и экранирование являются основной защитой от этих помех. Критическая роль заземляющих колец в стабильности сигнала Чтобы расходомер мог точно измерять скорость жидкости, технологическая жидкость должна иметь тот же электрический потенциал, что и металлический корпус датчика. При наличии разности потенциалов через жидкость будут протекать блуждающие токи, которые будут подавлять сигнал измерения микровольт, что приведет к весьма ошибочным показаниям. В системах с проводящими металлическими трубами заземление обычно достигается путем соединения фланцев датчика непосредственно с соседними фланцами трубы с помощью медных заземляющих полосок. Однако на современных промышленных предприятиях, где используются пластиковые, армированные волокном или облицованные системы трубопроводов, технологическая жидкость электрически изолирована от окружающей среды. В таких установках между фланцами датчика и фланцами пластиковых труб необходимо установить заземляющие кольца. Эти металлические кольца физически контактируют с жидкостью и подключаются непосредственно к клемме заземления датчика. Во время планового технического обслуживания технические специалисты должны проверять эти заземляющие соединения, чтобы убедиться в их чистоте, герметичности и отсутствии коррозии. Ослабленный или корродированный заземляющий провод является одной из наиболее частых причин нестабильности сигнала в идеально функционирующих расходомерах. Проверка экранированного кабеля и снижение шума Кабель, соединяющий датчик расхода с удаленным преобразователем, передает сигналы с высоким импедансом и низкой амплитудой, которые могут легко улавливать электрические помехи от близлежащих линий электропередачи, электродвигателей и преобразователей частоты. Чтобы этого избежать, используются специальные кабели с двойным экраном. Протоколы технического обслуживания должны включать проверку прокладки кабеля и физического состояния экрана. Сигнальный кабель никогда не следует прокладывать в одном кабелепроводе или кабельном лотке с высоковольтными силовыми кабелями, поскольку емкостная связь может внести в измерительную цепь значительный шум в шестьдесят герц. Необходимо проверить целостность оболочки кабеля, чтобы убедиться, что влага не проникла в экран, поскольку попадание воды может изменить емкость кабеля и вызвать затухание сигнала. Кроме того, провода заземления экрана должны быть подключены к земле только на одном конце, обычно на передатчике, чтобы предотвратить создание контуров заземления, которые могут привести к возникновению дополнительных электрических помех. Калибровка преобразователя и диагностическая проверка В то время как датчик отвечает за захват физического сигнала потока, передатчик отвечает за преобразование этого сигнала в практические данные. Поддержание точности преобразователя включает регулярные диагностические проверки и электронную калибровку. Протоколы проверки и настройки нулевой точки Нулевая точка электромагнитного расходомера представляет собой выходной сигнал, когда скорость жидкости равна точно нулю. Со временем старение электронных компонентов, изменения температуры и незначительное загрязнение датчика могут привести к смещению нулевой точки, что приведет к постоянным смещениям измерений. Проверка и регулировка нулевой точки — это фундаментальная задача технического обслуживания, которую необходимо выполнять в конкретных гидравлических условиях. Расходомерная трубка должна быть полностью заполнена жидкостью, а скорость жидкости должна быть абсолютно нулевой. Для этого необходимо изолировать участок трубы, в котором находится расходомер, с помощью клапанов, расположенных как до, так и после датчика. Труба должна оставаться под давлением, чтобы предотвратить образование воздушных карманов, которые могут нарушить измерение нуля. После проверки статических условий оператор может запустить процедуру калибровки нуля через пользовательский интерфейс преобразователя. Этот процесс позволяет электронике измерить остаточный электрический шум в системе и установить новый базовый ноль, что имеет решающее значение для поддержания высокой точности при низких скоростях потока. Оценка сопротивления и изоляции катушки возбуждения Электромагнитные катушки внутри корпуса датчика генерируют магнитное поле, необходимое для процесса измерения. Состояние этих катушек необходимо периодически проверять, чтобы гарантировать, что напряженность поля остается постоянной и предсказуемой. Используя качественный мультиметр и тестер сопротивления изоляции, обслуживающий персонал должен измерить сопротивление катушек возбуждения и сравнить значения с оригинальными сертификатами производителя. Значительное изменение сопротивления катушки может указывать на короткое замыкание между обмотками или физическую деградацию медного провода. Кроме того, необходимо измерить сопротивление изоляции между катушками и корпусом датчика. Это испытание, часто проводимое при постоянном токе в пятьсот вольт, гарантирует, что защитная изоляция не разрушится из-за влаги или высоких температур. Падение сопротивления изоляции может привести к утечке тока на корпус датчика, что приведет к искажению магнитного поля и приведет к серьезным ошибкам измерений. Качественное руководство по устранению распространенных нарушений сигнала Чтобы помочь группам технического обслуживания быстро выявить коренные причины эксплуатационных проблем, в таблице ниже классифицированы общие симптомы, их вероятные физические причины и соответствующие действия по техническому обслуживанию. Наблюдаемый симптом Вероятная физическая причина Требуемые действия по техническому обслуживанию Очень нестабильные или колеблющиеся выходные показания. Эlectrical noise or poor grounding connection Осмотрите заземляющие ленты, проверьте заземляющие кольца в пластиковых трубах и проверьте целостность экрана. Выходной сигнал падает до нуля во время активного потока. Токопроводящее покрытие на электродах или короткое замыкание электрода Очистите внутреннюю часть расходомерной трубки и удалите проводящие металлические или углеродистые отложения с поверхностей электродов. Постоянно низкие показания измерений на всех скоростях Накопление непроводящей накипи на поверхности электродов Выполните химическую кислотную промывку или щадящую механическую очистку электродов для удаления изолирующих отложений. Эrratic readings that spike randomly Пузырьки воздуха в жидкости или частично заполненная расходомерная трубка Убедитесь, что труба полностью заполнена, отрегулируйте расположение трубопроводов на входе или установите воздухоотводный клапан. Дрейф измерений за несколько месяцев эксплуатации Дрейф нулевой точки или старение электронных компонентов Изолируйте датчик, чтобы установить нулевой расход, проверьте состояние заполненной трубы и запустите калибровку нулевой точки. Эта качественная матрица служит ценным инструментом для планирования диагностики, позволяя техническим специалистам устранить наиболее вероятные причины неисправности, прежде чем переходить к более сложной электронной диагностике. Передовой опыт в области защиты окружающей среды и повторной проверки установки Физическая среда, окружающая установку расходомера, может оказать глубокое влияние на его долгосрочную надежность. Обеспечение защиты прибора от внешних факторов окружающей среды является ключевым аспектом профилактического обслуживания. Гидроизоляция распределительных коробок и защита кабельных каналов Многие высокоточные электромагнитные расходомеры устанавливаются в сложных условиях, например, на наружных трубопроводах, в подземных ямах или в зонах, подвергающихся промывке под высоким давлением. Попадание влаги в распределительную коробку датчика или корпус преобразователя может вызвать коррозию клеммных колодок и утечку электрического тока между клеммами. Во время планового технического обслуживания резиновые уплотнения и прокладки на всех корпусах необходимо проверять на наличие трещин, сухой гнили или деформации. Любые поврежденные уплотнения должны быть немедленно заменены. Точки кабельных вводов, в которых обычно используются пластиковые или латунные кабельные вводы, должны быть надежно затянуты вокруг кабелей, чтобы предотвратить попадание воды. При установке в затопленных ямах или подземных помещениях распределительная коробка датчика должна быть полностью залита специальным силиконовым или полиуретановым гелем, который обеспечивает постоянный водонепроницаемый барьер, даже если датчик полностью погружен под воду. Проверка состояния полной трубы и профилей потока Чтобы высокоточный электромагнитный расходомер сохранял расчетную точность, профиль скорости потока в трубке должен быть симметричным и предсказуемым. Этот профиль определяется геометрией трубопровода до и после датчика. Технические специалисты должны убедиться, что конфигурация трубопровода продолжает соответствовать минимальным требованиям к прямолинейному участку, указанным производителем, которые обычно требуют наличия прямого участка трубы, равного пяти диаметрам трубы на входе и трем диаметрам трубы после счетчика. Кроме того, любые модификации системы трубопроводов, такие как установка новых клапанов, насосов или колен рядом с расходомером, должны быть оценены на предмет их влияния на турбулентность потока. Необходимо проверить систему, чтобы убедиться, что труба всегда остается полностью заполненной жидкостью. Частично заполненная труба приведет к тому, что счетчик будет значительно завышать или занижать показания расхода, поскольку расчет скорости предполагает полностью заполненную площадь поперечного сечения. Обеспечивая поддержание этих гидравлических и экологических условий, операторы могут гарантировать, что их высокоточный электромагнитный расходомер будет продолжать предоставлять надежные и высокоточные данные в течение многих последующих лет.

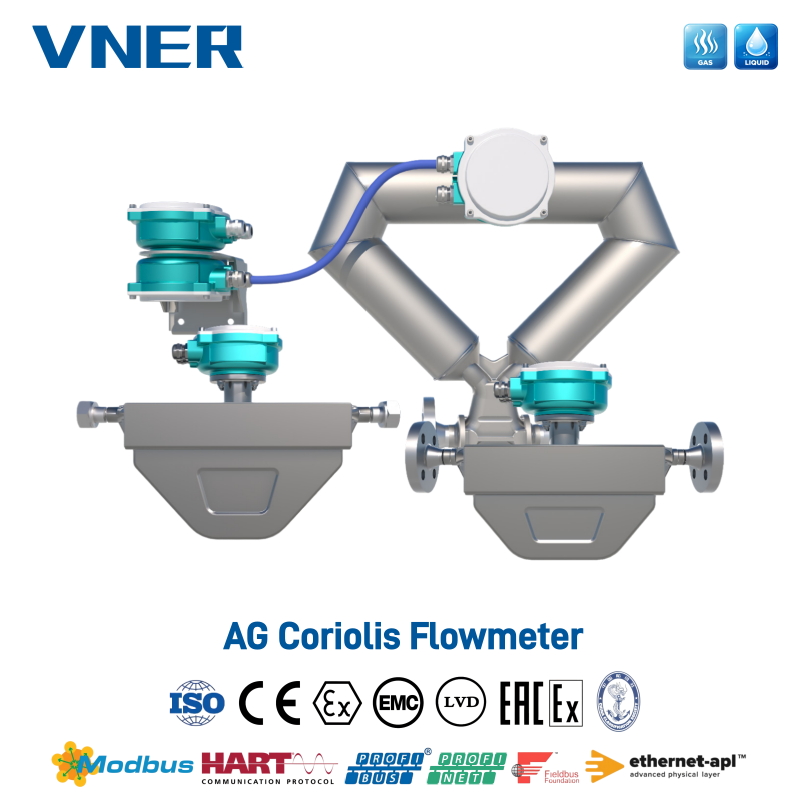

Массовый расходомер Кориолиса представляет собой вершину техники измерения жидкости, работающую на фундаментальных принципах движения и инерции, а не на традиционной объемной механике. По своей сути устройство использует эффект Кориолиса — силу инерции, описанную Гюставом-Гаспаром Кориолисом в 19 веке — для определения точной массы жидкости, проходящей через его внутренние каналы. В отличие от турбинных или ультразвуковых расходомеров, которые измеряют скорость потока, массовый расходомер Кориолиса непосредственно измеряет «массовый расход», что по своей сути более точно, поскольку масса не меняется при колебаниях температуры, давления или вязкости. Возможность прямого измерения устраняет необходимость в сложных компенсационных расчетах, что делает массовый расходомер Кориолиса незаменимым инструментом в отраслях, требующих высочайшей точности, таких как химическая обработка с высокой добавленной стоимостью, заправка водородом и фармацевтическое производство. Сосредоточив внимание на физическом взаимодействии между текущей средой и вибрирующими внутренними компонентами, эта технология обеспечивает многопараметрический выходной сигнал, предоставляя данные о массовом расходе, объемном расходе, плотности и температуре одновременно от одного датчика. Как внутренняя механическая конструкция массового расходомера Кориолиса способствует такому точному сбору данных? mechanical integrity of a Массовый расходомер Кориолиса основана на системе «колеблющихся трубок», которая должна быть спроектирована так, чтобы выдерживать огромное давление, сохраняя при этом чрезвычайную чувствительность к микровибрациям. В большинстве высокопроизводительных моделей используется U-образная конструкция с двумя трубками или конфигурация с одной прямой трубкой, в зависимости от требуемой динамики жидкости. Physics of Oscillation and Phase Shift: В массовом расходомере Кориолиса приводная катушка вызывает контролируемую вибрацию в измерительных трубках на их собственной резонансной частоте. Когда жидкость — будь то сырая нефть высокой вязкости или сжатый газ низкой плотности — поступает в счетчик, ее инерция заставляет трубки скручиваться. Это вращательное движение создает «сдвиг фаз» между датчиками, расположенными на входе и выходе трубок. Эта временная задержка, часто измеряемая в наносекундах, прямо пропорциональна массовому расходу. Например, в массовом расходомере Кориолиса, предназначенном для коммерческого учета, электроника должна разрешать эти мельчайшие разности фаз с невероятной скоростью, чтобы обеспечить класс точности 0,1% или выше. Прочность материала трубки, часто изготовленной из нержавеющей стали 316L, Хастеллой C22 или титана, гарантирует, что массовый расходомер Кориолиса может работать в «диапазонах технологических температур» от криогенных уровней (-200°C) до экстремальных температур (350°C) без потери механической калибровки или структурной стабильности. Механизмы корреляции плотности и температуры: Массовый расходомер Кориолиса — это не только расход, но и датчик плотности мирового класса. Частота вибрации трубок является прямой функцией общей массы системы (массы трубки плюс масса жидкости). По мере увеличения плотности жидкости частота вибрации уменьшается. Контролируя эти частотные сдвиги, массовый расходомер Кориолиса обеспечивает «измерение плотности» в режиме реального времени, что имеет решающее значение для определения состава жидкости или обнаружения изменений концентрации во время процессов смешивания. Кроме того, встроенный датчик температуры сопротивления (RTD) постоянно контролирует температуру трубки. Это жизненно важно, поскольку эластичность металлических трубок меняется в зависимости от температуры; Массовый расходомер Кориолиса использует эти внутренние тепловые данные для компенсации изменений «модуля Юнга», гарантируя, что расчет массового расхода остается последовательным, даже если температура жидкости резко возрастает или падает во время производственного цикла. Двухтрубная и прямотрубная архитектура: choice of tube geometry in a Coriolis Mass Flowmeter significantly impacts its performance in different environments. Dual-tube systems provide a "natural balance" that makes them highly immune to external pipe vibrations, which is essential in noisy refinery settings. Conversely, straight-tube Coriolis Mass Flowmeter designs are favored in the food and beverage industry because they are easier to drain and clean, reducing the risk of product buildup or contamination. Regardless of the shape, the internal surfaces are polished to strict "hygienic standards" (Ra Технические параметры Промышленный кориолисовый класс Модель сверхвысокой точности Серия для газа высокого давления Точность (массовый расход) От ±0,15% до ±0,20% ±0,05% ±0,35% Плотность Точность ±1,0 кг/м³ ±0,2 кг/м³ ±2,0 кг/м³ Нулевая стабильность 0,01% от полной шкалы 0,005% от полной шкалы 0,02% от полной шкалы Номинальный диаметр (DN) Ду15 - Ду300 Ду10 - Ду200 Ду2 - Ду50 Номинальное давление До 100 бар До 160 бар До 700 бар Смачиваемые материалы Нержавеющая сталь 316L Hastelloy C22 Титан 9 класса Выходные протоколы HART, Modbus RS485 Профибус, Ethernet/IP PROFINET, WirelessHART Какую роль играют усовершенствованная обработка сигналов и цифровые преобразователи в оптимизации производительности кориолисова массового расходомера? Механический датчик является «сердцем» массового расходомера Кориолиса, а цифровой преобразователь — его «мозгом». Современные передатчики используют усовершенствованную цифровую обработку сигналов (DSP) для фильтрации шума, свойственного промышленной среде, гарантируя, что необработанные сигналы от датчиков преобразуются в полезные данные без задержек. Шумоподавление и устойчивость к вибрации: Одной из основных проблем любого массового расходомера Кориолиса является внешний механический шум от насосов, двигателей или тяжелого оборудования. Чтобы бороться с этим, современные передатчики используют сложные алгоритмы адаптивной фильтрации. Эти алгоритмы изолируют определенную резонансную частоту массового расходомера Кориолиса и подавляют все остальные частоты, гарантируя, что «нулевая стабильность» остается стабильной даже в зонах с высокой вибрацией. Это особенно важно для применений с низким расходом, где сила Кориолиса чрезвычайно слаба и может быть легко замаскирована фоновым шумом. Способность массового расходомера Кориолиса сохранять точность в нижней части своего «диапазона изменения» (часто 100:1) является прямым результатом этой цифровой усовершенствования. Управление увлеченным газом и двухфазный поток: presence of gas bubbles in a liquid stream—known as two-phase flow—can wreak havoc on traditional flowmeters. However, a modern Coriolis Mass Flowmeter equipped with "Entrained Gas Management" (EGM) can maintain measurement continuity even during rapid transitions between liquid and gas. When gas is detected, the drive electronics of the Coriolis Mass Flowmeter instantly increase the power to the drive coil to keep the tubes oscillating. Sophisticated diagnostic software then calculates the "damping factor" to estimate the gas volume fraction, allowing the meter to issue a "slug flow" alert while continuing to provide the best possible mass flow estimate. This capability prevents the meter from "stalling," a critical feature in tank unloading or filling applications where air pockets are unavoidable. Проверка и диагностическая информация: Для обеспечения долгосрочной надежности без необходимости частого физического снятия и повторной калибровки в массовом расходомере Кориолиса используются технологии «самопроверки». Этот цифровой диагностический комплекс проверяет внутреннее сопротивление катушек, целостность конструкции трубки и исправность электроники в режиме реального времени. Если массовый расходомер Кориолиса обнаруживает изменение своей «жесткости» из-за коррозии или образования покрытия, он немедленно предупреждает об этом оператора. Этот переход от планового обслуживания к «предупредительному техническому обслуживанию» экономит тысячи человеко-часов и гарантирует, что «калибровочный коэффициент» счетчика остается действительным на протяжении всего срока его службы. Как условия установки и свойства жидкости влияют на долговременную надежность кориолисового массового расходомера? Достижение теоретической точности массового расходомера Кориолиса требует тщательного рассмотрения условий установки и физических характеристик измеряемой среды. Поскольку счетчик работает на высокочастотных вибрациях, первостепенное значение имеет способ его соединения с системой трубопроводов. Механическая изоляция и управление стрессом: Массовый расходомер Кориолиса должен быть установлен таким образом, чтобы свести к минимуму механическое воздействие на корпус датчика. Расширение или сжатие трубопровода, вызванное изменениями «температуры процесса», может оказывать воздействие на фланцы расходомера, что может слегка исказить геометрию трубки и повлиять на «нулевую точку». Чтобы предотвратить это, при профессиональных установках используются жесткие опоры для труб и гарантируется, что массовый расходомер Кориолиса не будет использоваться в качестве опоры для окружающих труб. При вертикальной установке важно, чтобы жидкость текла вверх, чтобы гарантировать, что трубки остаются полностью заполненными, и предотвратить захват газа в верхней части счетчика, который может помешать «измерению плотности» и общей точности. Рекомендации по вязкости и перепаду давления: Хотя массовый расходомер Кориолиса относительно нечувствителен к вязкости по сравнению с расходомерами прямого вытеснения, жидкости с высокой вязкостью (например, патока или тяжелые полимеры) могут вызвать значительный «перепад давления» в расходомере, особенно в двухтрубных моделях с небольшим внутренним диаметром. Инженеры должны тщательно рассчитать необходимое «номинальное давление» и размер, чтобы гарантировать, что технологический насос выдержит такое сопротивление. Для этих сценариев часто выбирается «массовый расходомер Кориолиса с большим отверстием» или конструкция с одной прямой трубкой, чтобы обеспечить более обтекаемый путь для жидкости, уменьшая потери на трение, сохраняя при этом целостность данных «массового расхода». Химическая совместимость и эрозия материала: longevity of a Coriolis Mass Flowmeter is dictated by the interaction between the fluid and the wetted parts. In the chemical industry, where acids and bases are common, selecting an incompatible tube material can lead to "intergranular corrosion" and eventual tube failure. Furthermore, if the fluid contains abrasive solids, such as in mining slurries, the high-velocity vibration of the Coriolis Mass Flowmeter can accelerate tube wall thinning. High-end manufacturers offer specialized "erosion-resistant" coatings or thicker-walled tubes to mitigate these risks. Constant monitoring of the "drive gain" via the transmitter can provide early warnings of tube wall thinning, allowing for planned replacements before a catastrophic leak occurs, thus upholding the safety protocols of the facility.

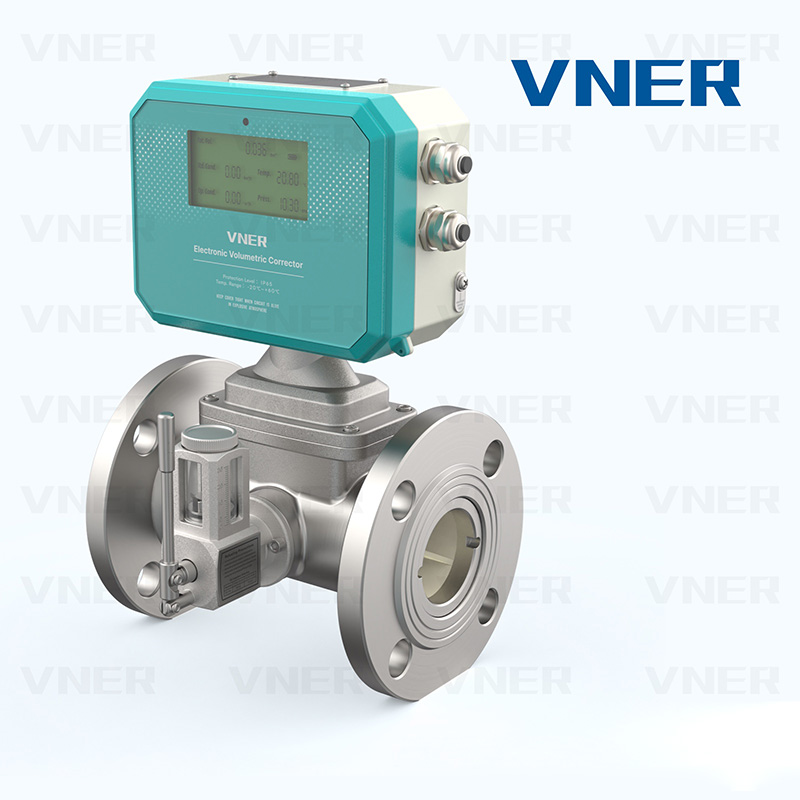

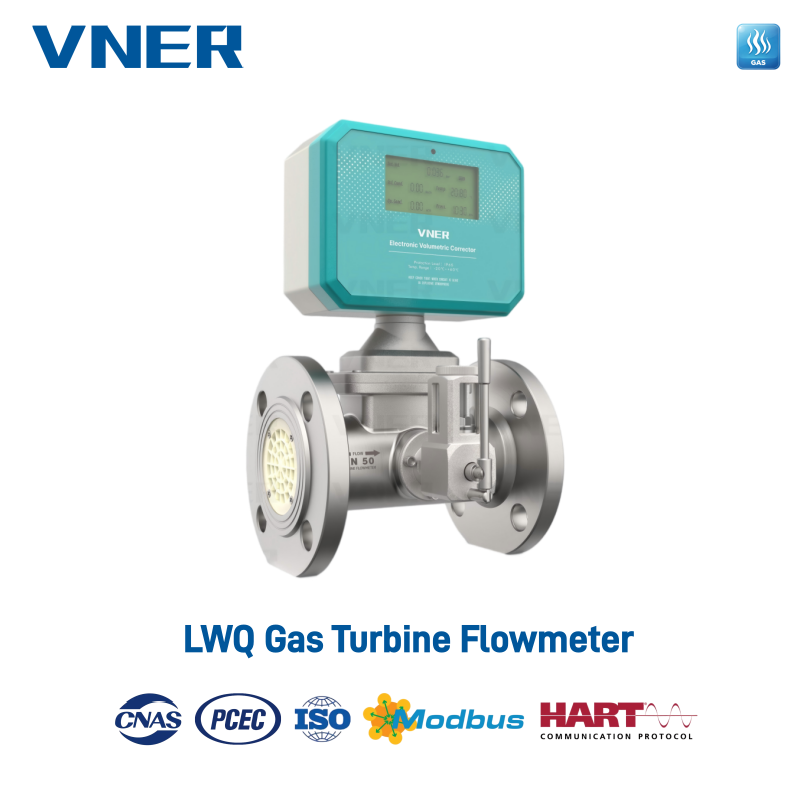

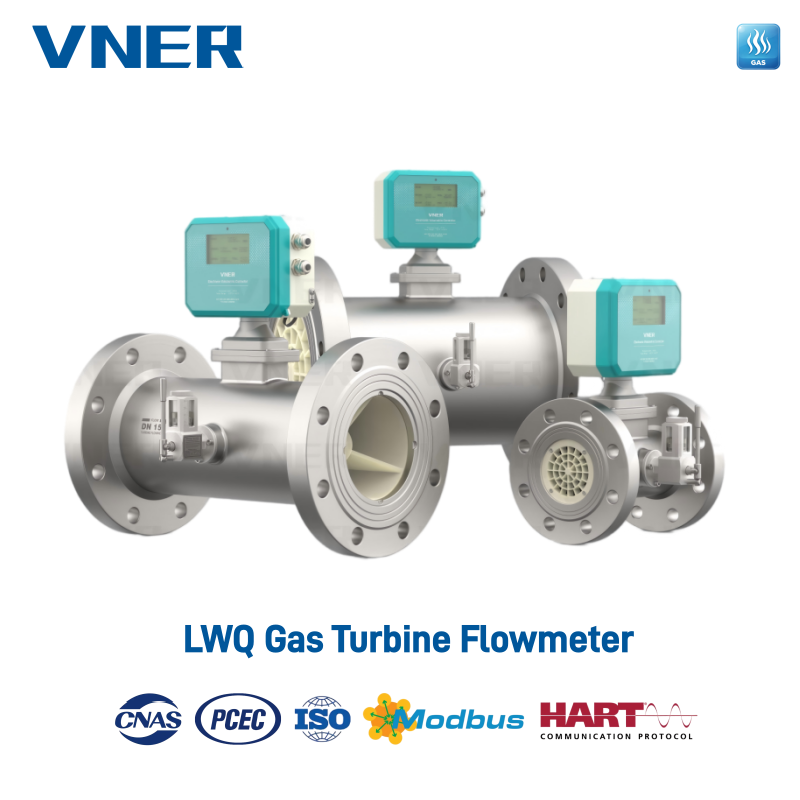

А расходомер газовой турбины измеряет объемный расход газа путем определения скорости вращения ротора турбины, помещенного в поток потока. Когда газ проходит через корпус расходомера, он оказывает давление на расположенные под углом лопасти ротора, заставляя его вращаться со скоростью, прямо пропорциональной скорости газа. Для чистых, сухих газов в высокоскоростных трубопроводах, где точность, широкий диапазон регулирования и компактность установки являются приоритетами, газотурбинный расходомер является одной из наиболее надежных и хорошо зарекомендовавших себя технологий измерения. Это лучший инструмент для коммерческого учета природного газа, измерения промышленного технологического газа, измерения сжатого воздуха и распределения топливного газа на энергетических и нефтехимических предприятиях. Понимание того, как он работает, какие характеристики определяют выбор, где он работает лучше всего и каковы его ограничения, дает инженерам и группам по закупкам основу для правильного определения этого прибора и извлечения всех его измерительных возможностей. Принцип работы газотурбинного расходомера Принцип работы газотурбинного расходомера основан на передаче кинетической энергии от движущегося потока газа механическому ротору. Ротор установлен на валу внутри корпуса расходомера, его ось совмещена с направлением потока. Лопасти ротора установлены под фиксированным углом спирали, обычно между 30 и 45 градусов к оси потока, так что газ, падающий на лопасти, создает крутящий момент, который заставляет ротор вращаться. При установившемся потоке ротор достигает угловой скорости, при которой движущий момент газа уравновешивает тормозящие моменты, возникающие из-за трения подшипника, магнитного сопротивления датчика датчика и сопротивления жидкости на поверхностях лопаток. В этом равновесии скорость ротора почти пропорциональна скорости газа в широком диапазоне скоростей потока. Фактор К и его роль в учете Связь между частотой вращения ротора и объемным расходом выражается через измерительный коэффициент, обычно называемый коэффициентом К. Коэффициент К определяется как количество импульсов, генерируемых на единицу объема газа, проходящего через счетчик, обычно выражается как импульсы на кубический метр или импульсы на литр. Для хорошо изготовленного газового турбинного расходомера коэффициент К стабилен и линейен во всем заданном диапазоне расхода расходомера, что делает прибор подходящим для высокоточных применений коммерческого учета. Коэффициент К определяется во время калибровки на сертифицированном стенде для калибровки расхода и указывается в сертификате калибровки расходомера. А typical gas turbine flowmeter maintains K factor linearity within plus or minus 0.5 to 1.0% across its stated flow range , при этом некоторые высокоточные измерители достигают погрешности плюс-минус 0,25% или выше в некоторой части своего диапазона. Методы обнаружения сигналов Вращение ротора турбины должно быть преобразовано в электрический сигнал без механического контакта, который может привести к трению и износу. В коммерческих газовых турбинных расходомерах используются три метода обнаружения: Магнитный датчик с переменным сопротивлением : Постоянный магнит, встроенный в узел катушки, установленный в корпусе счетчика, генерирует импульс напряжения каждый раз, когда кончик лопасти ротора проходит под ним, поскольку кончик лопасти изменяет магнитное сопротивление цепи. Этот метод не требует внешнего питания, генерирует сигнал с автономным питанием и отличается высокой надежностью. Это стандартный метод обнаружения для большинства расходомеров газовых турбин в промышленности и коммунальном хозяйстве. Датчик Холла : Полупроводниковое устройство с магнитной активацией обнаруживает прохождение кончиков лезвий с помощью эффекта Холла. Датчики на эффекте Холла требуют небольшого источника питания, но обеспечивают более чистые фронты сигнала при низких скоростях ротора, расширяя возможности измерения расхода при малых расходах за пределы того, чего могут достичь датчики с переменным сопротивлением. Используется в приложениях, где точность при низком расходе имеет решающее значение. ВЧ (радиочастотный) емкостный датчик : высокочастотный генератор обнаруживает изменение емкости, когда каждая лопасть ротора проходит через поверхность датчика. Этот бесконтактный метод обеспечивает очень точный подсчет лезвий как на низких, так и на высоких скоростях и используется в некоторых прецизионных и коммерческих счетчиках, где требуется максимально широкий линейный диапазон. Ключевые характеристики и что они означают на практике Правильная настройка расходомера газовой турбины требует понимания реального значения каждой характеристики производительности и того, как она влияет на качество измерений в конкретном приложении. Производители используют последовательную терминологию, но практический смысл иногда затеняется маркетинговым языком. Диапазон расхода и диапазон регулирования Диапазон расхода газотурбинного расходомера определяется как интервал между минимальным расходом, при котором применяется заявленная точность (Qmin), и максимальным непрерывным расходом (Qmax). Соотношение этих двух значений и есть коэффициент изменения. Большинство коммерческих газовых турбинных расходомеров имеют диапазон регулирования от 10:1 до 20:1 , при этом некоторые прецизионные модели достигают 30:1 или выше с использованием усовершенствованной конструкции подшипников ротора и систем на эффекте Холла или радиочастотных датчиков. Коэффициент изменения диапазона 20:1 означает, что счетчик, рассчитанный на измерение максимального расхода 200 м³/ч, также будет точно измерять расход до 10 м³/ч в пределах заявленной точности. Этот широкий диапазон регулирования является одним из основных конкурентных преимуществ турбинного расходомера перед устройствами дифференциального давления, которые обычно обеспечивают диапазон регулирования от 3:1 до 5:1, прежде чем теряют приемлемую точность при малых расходах. Аccuracy and Repeatability Аccuracy for gas turbine flowmeters is typically stated as a percentage of reading (percent of rate) rather than a percentage of full scale. This distinction matters significantly: a meter with plus or minus 1.0% of reading accuracy maintains that error across the entire flow range, while a meter with plus or minus 1.0% of full scale accuracy has a much larger relative error at low flows. For custody transfer applications, OIML R137 и AGA-7 (Отчет Американской газовой ассоциации № 7) определяют, что турбинные счетчики коммерческого учета должны иметь точность в пределах плюс-минус 1,0% от показаний. во всем диапазоне расхода, при этом наиболее эффективные счетчики имеют погрешность плюс-минус 0,5% или выше. Повторяемость, которая описывает способность счетчика выдавать одни и те же показания для одних и тех же условий расхода при повторных измерениях, обычно лучше, чем точность, часто от плюс-минус 0,1 до 0,2% для качественных турбинных счетчиков. Высокая повторяемость необходима для проверки (проверка производительности счетчика на месте с использованием эталонного счетчика) и для применений, где основным требованием является постоянство расхода, а не абсолютная точность. Номинальные значения давления и температуры Корпус и внутренние компоненты счетчика должны выдерживать максимальное рабочее давление и температуру применения без структурных повреждений или изменений размеров, которые могли бы изменить коэффициент К. Газотурбинные расходомеры для работы с природным газом обычно доступны с номинальными давлениями PN16, PN25, PN40 и класс 150/300/600 стандарту ASME B16.5, охватывающему давление в трубопроводе от атмосферного до более 100 бар в некоторых конфигурациях. Диапазон температур для стандартных промышленных моделей составляет примерно от от минус 20 до плюс 60 градусов Цельсия для электроники и от минус 40 до плюс 120 градусов Цельсия для механического корпуса в вариантах высокотемпературной эксплуатации. Криогенные расходомеры для измерения паров сжиженного природного газа (СПГ) могут работать при температуре до минус 196 градусов Цельсия благодаря корпусу из нержавеющей стали и специально подобранным материалам подшипников и ротора. Диапазон размеров труб Газотурбинные расходомеры производятся в типоразмерах примерно от От 15 мм (0,5 дюйма) до 600 мм (24 дюйма) номинального диаметра, с межфланцевыми конструкциями для меньших размеров и полнопроходными фланцевыми корпусами для больших номинальных диаметров. Выбор размера счетчика не обязательно совпадает с номинальным диаметром отверстия трубопровода: турбинные счетчики должны быть такого размера, чтобы нормальный рабочий расход попадал в верхнюю половину заявленного диапазона расхода счетчика, где линейность является наилучшей, а не на максимальном расходе или около него, что создает риск превышения номинального непрерывного режима работы и ускорения износа подшипников. Аpplications Where Gas Turbine Flowmeters Excel Газотурбинные расходомеры находятся в коммерческом производстве с 1950-х годов и имеют большой опыт эксплуатации в различных отраслях промышленности. Сочетание точности, диапазона регулирования и относительно компактной занимаемой площади делает их предпочтительным выбором в следующих категориях приложений. Коммерческий учет природного газа и фискальный учет Наиболее важным применением газовых турбинных расходомеров во всем мире является коммерческая передача природного газа между производителями, транспортными компаниями, распределительными компаниями и крупными промышленными потребителями. На измерительных станциях коммерческого учета выходной сигнал счетчика используется непосредственно для расчета денежной стоимости передаваемого газа, что делает обязательными точность и прослеживаемость в соответствии с национальными стандартами измерений. AGA-7 — это отраслевой стандарт, регулирующий проектирование, работу и установку турбинных расходомеров для коммерческого учета природного газа в Северной Америке. ISO 9951 охватывает то же применение на международном уровне. Эти стандарты определяют отслеживаемость калибровки, бюджеты неопределенности, требования к установке и процедуры проверки, которые формируют договорную основу для точного выставления счетов между партнерами по торговле газом. А typical custody transfer installation uses two or three turbine meters in parallel with automated stream switching and a dedicated meter prover for in-service calibration verification. The prover allows the K factor to be checked against a certified volume standard without removing the meter from service, ensuring that any drift in meter performance is detected and corrected before it results in a significant metering error that would require financial settlement between the parties. Измерение промышленного технологического газа В химической, нефтехимической и фармацевтической промышленности газовые турбинные расходомеры измеряют азот, кислород, водород, аргон, диоксид углерода и смешанные технологические газы в системах трубопроводов, обслуживающих реакторы, теплообменники, системы продувки и системы защитной оболочки. Их способность работать с чистыми газами под высоким давлением и компактные размеры корпуса делают их практичными там, где пространство ограничено существующей компоновкой трубопроводов. В системах управления горелками промышленных печей и котлов турбинные счетчики выдают сигнал расхода, используемый для расчета соотношения воздух-топливо, оптимизированного с точки зрения эффективности сгорания и соответствия требованиям по выбросам. Системы сжатого воздуха и приборного газа Сжатый воздух является одним из наиболее энергоемких энергоресурсов в производстве, а расходомеры газовых турбин, установленные в распределительных коллекторах сжатого воздуха, позволяют энергоменеджерам количественно определять потребление по производственным участкам, выявлять утечки и определять показатели повышения энергоэффективности. Счетчик измеряет фактический объем при линейном давлении и температуре, а в сочетании с датчиком давления и температуры и компьютером расхода выдает скорректированный объемный расход в стандартных кубических метрах в час или стандартных кубических футах в минуту, который представляет собой истинное количество потребляемого воздуха независимо от изменений давления в системе в периоды пиковой нагрузки. Учет топливного газа в электроэнергетике На газовых электростанциях используются турбинные расходомеры для измерения подачи топливного газа к каждой газовой турбине и котлу. Точные измерения топлива необходимы для расчета расхода тепла, мониторинга эффективности и отчетности о выбросах в соответствии с условиями экологического разрешения. Измерение расхода турбинным счетчиком в сочетании с анализом газа с помощью хроматографа позволяет рассчитать энергосодержание газа, потребляемого в час, что напрямую определяет тепловой КПД установки и стоимость топлива на мегаватт-час выработки. А one percent error in fuel gas measurement at a 400 MW combined cycle plant consuming approximately 70,000 m³/h of natural gas represents a billing error equivalent to hundreds of thousands of dollars annually по типичным ценам на газ, что объясняет инвестиции в высококачественные турбинные счетчики коммерческого учета на объектах электроэнергетики. Ограничения и области применения, в которых турбинные счетчики — не лучший выбор Зависимость расходомера газовой турбины от механического вращения означает, что он имеет присущие ему ограничения в определенных условиях эксплуатации, которые необходимо честно оценить при сравнении его с альтернативными технологиями для конкретного применения. Грязные, влажные или коррозийные газы Газотурбинные расходомеры Для надежной работы требуется чистый сухой газ. Загрязнение твердыми частицами из трубной окалины, строительного мусора или технологического переноса повреждает лопасти ротора и поверхности подшипников, вызывая прогрессирующий дрейф К-фактора и, в конечном итоге, механический отказ. Захваченные жидкости вызывают аналогичные повреждения и могут вызвать резкие изменения коэффициента К при прохождении пробок жидкости через расходомер. Коррозионные компоненты газа, включая сероводород, хлор и кислотные соединения, разъедают материалы подшипников и могут вызвать заклинивание ротора, если смачиваемые материалы не выбраны специально с учетом коррозионной стойкости. Прежде чем использовать турбинный счетчик в какой-либо газовой сфере, необходимо подтвердить, что состав газа, включая потенциальные загрязнения, совместим с материалом ротора счетчика, материалом вала и типом подшипника. Газ, который не может быть гарантирован чистым и сухим на входе в счетчик, должен измеряться с помощью технологии без движущихся частей, такой как ультразвуковой счетчик или вихревой счетчик. Пульсирующий поток Поршневые компрессоры и объемные насосы создают пульсации давления в выходном трубопроводе, которые вызывают периодическое ускорение и замедление газового потока. Ротор турбины из-за своей инерции и геометрии угла лопаток реагирует на пульсирующий поток чрезмерной регистрацией: он ускоряется, когда скорость газа увеличивается, и замедляется медленнее, когда скорость уменьшается, создавая систематическую положительную ошибку измерения. В сильно пульсирующих условиях эта погрешность может достигать от 5 до 10% и более , что совершенно неприемлемо для целей коммерческого учета или управления процессом. Демпферы пульсаций, установленные перед счетчиком, или выбор ультразвукового счетчика, у которого нет движущегося ротора, подверженного инерционным эффектам, являются вариантами исправления ситуации в средах с пульсирующим потоком. Очень низкие скорости потока и низкие числа Рейнольдса При значениях ниже Qmin, заданных турбинным расходомером, силы трения и сопротивления подшипников становятся значительными по отношению к движущей силе газового потока, что приводит к замедлению ротора ниже скорости, пропорциональной скорости потока. Коэффициент К отклоняется от калиброванного значения, и ошибка измерения быстро возрастает. Приложения, в которых расход регулярно падает ниже 10% от Qmax в течение длительного времени, плохо обслуживаются турбинными счетчиками. Тепловые массовые расходомеры или расходомеры Кориолиса лучше подходят для измерения газа с низким расходом, когда минимальный порог расхода турбинного счетчика не всегда достижим. Требования к установке для точного измерения Расходомеры газовых турбин чувствительны к профилю скорости газа на их входе. Полностью развитый, симметричный, без завихрений профиль скорости, поступающий в расходомер, гарантирует, что ротор реагирует равномерно на всех сегментах лопастей и что коэффициент K соответствует калиброванному значению. Нарушенные профили, вызванные фитингами трубопровода выше по потоку, создают асимметричный или закрученный поток, который смещает эффективный коэффициент К и вносит систематическую ошибку измерения, которую никакая электронная регулировка не может полностью исправить. Требования к прямому участку трубы Минимальные прямые участки трубопровода, необходимые до и после расходомера газовой турбины, зависят от типа и серьезности помех на входе. AGA-7 содержит конкретные рекомендации для распространенных конфигураций трубопроводов: Воздействие вверх по течению Минимальный прямой участок вверх по течению Минимальный прямой участок вниз по течению Одинарное колено 90 градусов 10Д 5Д Два локтя в одной плоскости 20Д 5Д Два локтя в разных плоскостях 25Д 5Д Регулирующий клапан (частично открыт) 30Д 5Д Редуктор (редукция 2:1) 5Д 5Д Если требуемая длина прямой трубы не может быть достигнута из-за ограниченного пространства трубопровода, стабилизатор потока, установленный перед счетчиком, может значительно уменьшить требуемую длину прямого участка за счет устранения завихрений и перераспределения искажений профиля скорости. Выпрямители потока, соответствующие рекомендациям приложения ISO 17089 или AGA-7, снижают требования к входу примерно до 10D после кондиционера в большинстве конфигураций трубопроводов за счет небольшого постоянного падения давления на элементе кондиционера. Ориентация и монтажное положение Газотурбинные расходомеры могут быть установлены в любом положении трубы, включая горизонтальный, вертикальный вверх и вертикальный нисходящий поток, при условии, что счетчик предназначен для такой ориентации. Горизонтальная установка является наиболее распространенной и предпочтительной, поскольку она позволяет избежать потенциального скопления жидкости на входе счетчика, которое может возникнуть при вертикальном нисходящем потоке в газопроводах, несущих следы конденсата. Если требуется вертикальная установка, восходящий поток предпочтительнее нисходящего, чтобы гарантировать, что любая присутствующая жидкость стечет от ротора, а не скапливается на кончиках лопастей. Счетчик должен быть установлен в месте, доступном для обслуживания и проверки, без необходимости использования строительных лесов или временной изоляции труб, которая могла бы прервать работу. Коррекция объема и компенсация температуры и давления А gas turbine flowmeter measures the actual volume of gas passing through the meter at line conditions of pressure and temperature. In most commercial and industrial applications, the quantity of interest is not the actual volume at line conditions but the standard volume or mass corrected to a reference condition, typically 0 degrees Celsius and 101.325 kPa (standard cubic meters) or 15 degrees Celsius and 101.325 kPa depending on the applicable contract or regulatory standard. Роль расходомера А flow computer receives the pulse signal from the turbine meter along with pressure and temperature signals from transmitters installed at or near the meter, and applies the real gas equation of state to calculate the corrected volume or mass flow in real time. The compressibility factor Z of the gas, which accounts for the deviation of real gas behavior from ideal gas behavior at elevated pressures, must be calculated from a gas composition equation such as AGA-8 (for natural gas) to achieve the accuracy required for fiscal metering. Аt a line pressure of 70 bar, the compressibility factor of natural gas may be approximately 0.85, meaning the actual volume at line conditions is only 85% of the volume that ideal gas calculations would predict и пренебрежение сжимаемостью приведет к систематической ошибке 15% в каждом расчете измерения при этом давлении. Таким образом, точная реализация AGA-8 или эквивалентного уравнения состояния для компьютера расхода так же важна для общей точности системы, как и качество калибровки самого турбинного счетчика. Интеграция измерения энергии Для применений с природным газом, где коммерческая сделка основана на содержании энергии, а не на объеме, компьютер расхода расширяет свои расчеты на поток энергии, умножая стандартный объемный расход на теплотворную способность газа. Теплотворная способность определяется на основе газового хроматографического анализа состава либо на самой измерительной станции, либо на основе репрезентативного значения, согласованного между сторонами. Цепочка измерения энергии от импульса турбинного счетчика через коррекцию объема до расчета энергии является основной функцией системы коммерческого учета и проверяется на соответствие национальным стандартам измерений во время ввода в эксплуатацию и в последующих интервалах поверки. Техническое обслуживание и срок службы подшипников Основным требованием к техническому обслуживанию расходомера газовой турбины является система подшипников ротора. Во время работы ротор вращается непрерывно с высокой скоростью, а подшипники, поддерживающие вал ротора, подвергаются износу, который со временем требует замены. Скорость износа подшипников определяет интервал технического обслуживания расходомера и стабильность коэффициента К с течением времени, что делает качество подшипников одним из наиболее важных параметров конструкции высоконадежного газового турбинного расходомера. Типы подшипников и их долговечность В коммерческих газовых турбинных расходомерах используются три типа подшипников, каждый из которых имеет разные характеристики производительности и долговечности: Подшипники скольжения (опорные) : Гидродинамические подшипники, в которых тонкая пленка газа или смазки поддерживает вал ротора. При работе с чистым сухим газом технологический газ сам обеспечивает смазку, устраняя необходимость во внешней подаче смазки и предотвращая загрязнение газового потока. Подшипники скольжения при работе с чистым природным газом могут прослужить от пяти до десяти лет и более прежде чем требовать замены. Шарикоподшипники : Подшипники качения обеспечивают низкое трение при запуске и низкую скорость потока, расширяя полезный диапазон расходомера в сторону более низких скоростей потока, чем могут выдержать подшипники скольжения. Однако шарикоподшипники требуют смазки, которая должна подаваться либо из отдельного резервуара со смазкой внутри корпуса счетчика, либо из смазочного тумана в технологическом газе, и они более подвержены загрязнению, чем подшипники скольжения при работе с грязными газами. Керамические подшипники : Керамические подшипники из циркония или карбида кремния обладают превосходной износостойкостью, химической инертностью и способностью работать без смазки в агрессивных или сухих газовых средах, где обычные металлические подшипники подвергаются быстрому износу или коррозии. Керамические подшипники все чаще используются для работы с кислыми газами (содержащими сероводород) и агрессивными газами. Мониторинг состояния и профилактическое обслуживание Современные конструкции расходомеров газовых турбин включают конфигурацию с двумя роторами или двумя датчиками, которая обеспечивает средства обнаружения износа подшипников или повреждения ротора в процессе эксплуатации, не снимая расходомер для проверки. В двухроторном счетчике два ротора расположены последовательно внутри корпуса счетчика. В нормальных условиях оба ротора вращаются со скоростью, определяемой потоком газа, а соотношение их скоростей определяется углами их лопаток. Когда износ подшипников или повреждение ротора начинают влиять на один ротор по-разному, соотношение скоростей их вращения меняется, обеспечивая диагностический сигнал, указывающий на возникновение механических проблем, прежде чем точность измерений существенно ухудшится. Эта возможность прогнозного обслуживания позволяет операторам планировать замену подшипников во время планового технического обслуживания, а не реагировать на события отказа счетчика. , что в службе коммерческого учета может вызвать дорогостоящие процедуры замены счетчиков и потенциальные споры по счетам. Калибровка, проверка и отслеживаемость Точность газового турбинного расходомера, используемого для коммерческого учета или коммерческого учета, настолько хороша, насколько хороша калибровка, позволяющая установить его кривую коэффициента К, и программа проверки, которая подтверждает, что коэффициент К остается стабильным на протяжении всего периода эксплуатации. Калибровка и поверка — это отдельные, но взаимодополняющие действия, которые вместе обеспечивают метрологическую прослеживаемость, необходимую для юридически закрепленных коммерческих операций. Заводская калибровка Заводская калибровка выполняется на установке для калибровки расхода с использованием эталонной среды, обычно воздуха или природного газа, с прослеживаемым эталонным счетчиком или эталоном объема в качестве эталона. Калибровка устанавливает коэффициент К для нескольких значений расхода в диапазоне расходомера, создавая калибровочную таблицу или полиномиальную поправочную кривую, которая сохраняется в электронном передатчике расходомера или соответствующем компьютере расходомера. В сертификатах калибровки должен быть указан используемый эталонный стандарт, его соответствие национальным или международным стандартам измерений, неопределенность эталонного эталона и расширенная неопределенность калиброванного коэффициента К расходомера при каждом испытанном расходе. Для счетчиков, предназначенных для коммерческого учета, калибровка должна выполняться на газе в условиях, характерных для рабочего давления, чтобы избежать влияния плотности на коэффициент К, которое не уловимо при калибровке по воздуху при атмосферном давлении. Проверка в процессе эксплуатации Поверка счетчика проверяет коэффициент К счетчика, установленного в эксплуатации, по сравнению с калиброванным проверочным устройством или эталонным счетчиком известной калибровки, не снимая счетчик с трубопровода. Трубные пруверы, пруверы малого объема и эталонные пруверы — это три основных метода поверки, используемые для газовых турбинных расходомеров при коммерческом учете. Частота проверок, требуемая в соответствии с применимыми правилами и коммерческими соглашениями, варьируется, но обычно составляет от ежемесячно или ежегодно в зависимости от размера измеряемой транзакции и истории стабильности счетчика. Результаты поверки сравниваются с установленным коэффициентом К, и если отклонение превышает согласованный допуск (обычно от плюса до минус 0,25–0,5% в зависимости от контракта), коэффициент счетчика корректируется, и несоответствие может привести к корректировке счета за период измерения с момента последней действительной поверки. Контрольный список выбора расходомера газовой турбины Выбор расходомера газовой турбины для конкретного применения требует систематической оценки условий процесса, требований к производительности и ограничений установки. Следующий контрольный список охватывает критические параметры, которые необходимо определить перед завершением спецификации: Определить состав газа и подтвердить чистоту : Определите все компоненты, включая следы загрязнений, потенциал конденсата и коррозионные вещества. Убедитесь, что газ может быть гарантированно чистым и сухим на входе в счетчик во всех условиях эксплуатации. Установите диапазон расхода, включая минимальную, нормальную и максимальную скорость. : Убедитесь, что требуемый диапазон расхода находится в пределах достижимого диапазона изменения размера одного счетчика, или запланируйте параллельное использование нескольких счетчиков с автоматическим переключением потока, если требуемый диапазон превышает диапазон, который может охватить один счетчик. Укажите требования к точности и диапазону измерений. : Определите, требует ли приложение точности финансового уровня плюс-минус 0,5% или допустима точность технологического уровня плюс-минус 1,0% или плюс-минус 2,0%, поскольку это напрямую влияет на стоимость счетчика. Подтвердите максимальное рабочее давление и температуру. : Убедитесь, что номинальные значения давления и температуры расходомера превышают максимальные условия нарушения, а не просто нормальные условия эксплуатации. Аssess available straight pipe runs : Обследуйте место установки, чтобы убедиться, что необходимые прямые участки вверх и вниз по течению могут быть достигнуты, или запланируйте установку стабилизатора потока, если это невозможно. Определите выходной сигнал и требования к интеграции : Подтвердите, будет ли импульсный выход напрямую подключаться к компьютеру расхода, плате ввода РСУ или системе SCADA, и укажите требуемый формат вывода (частота, HART, Modbus или счетчик импульсов). Укажите метод и интервал проверки : Для счетчиков коммерческого учета метод поверки должен быть согласован с торговыми сторонами до определения счетчика и поверочного устройства, поскольку некоторые методы поверки предъявляют особые требования к конструкции корпуса счетчика. Газотурбинный расходомер остается одной из наиболее точных, надежных и экономически эффективных технологий для высокоскоростного измерения чистого газа во всем диапазоне: от небольших промышленных установок до узлов учета транспортировки природного газа большого диаметра. Ее механическая простота, хорошо понятные источники ошибок, широкий диапазон диапазонов, а также развитая инфраструктура калибровки и проверки позволили ей оставаться доминирующей технологией в области коммерческого учета природного газа на протяжении более шести десятилетий, и ничто на текущем рынке не предлагает достаточно убедительной комбинации конкурирующих преимуществ, чтобы вытеснить ее с этой позиции в обозримом будущем для приложений, где она действительно превосходит .

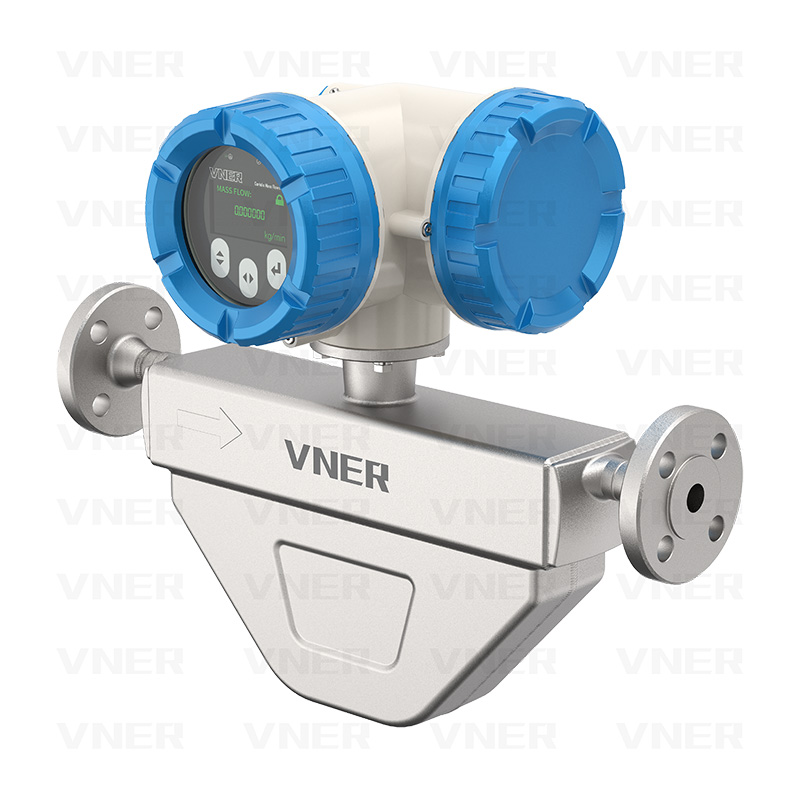

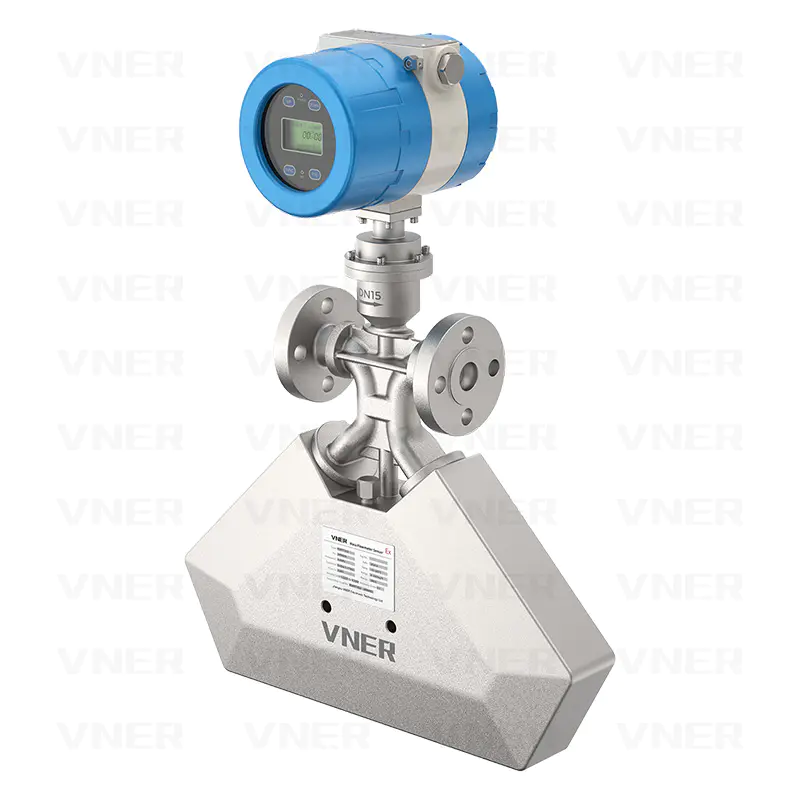

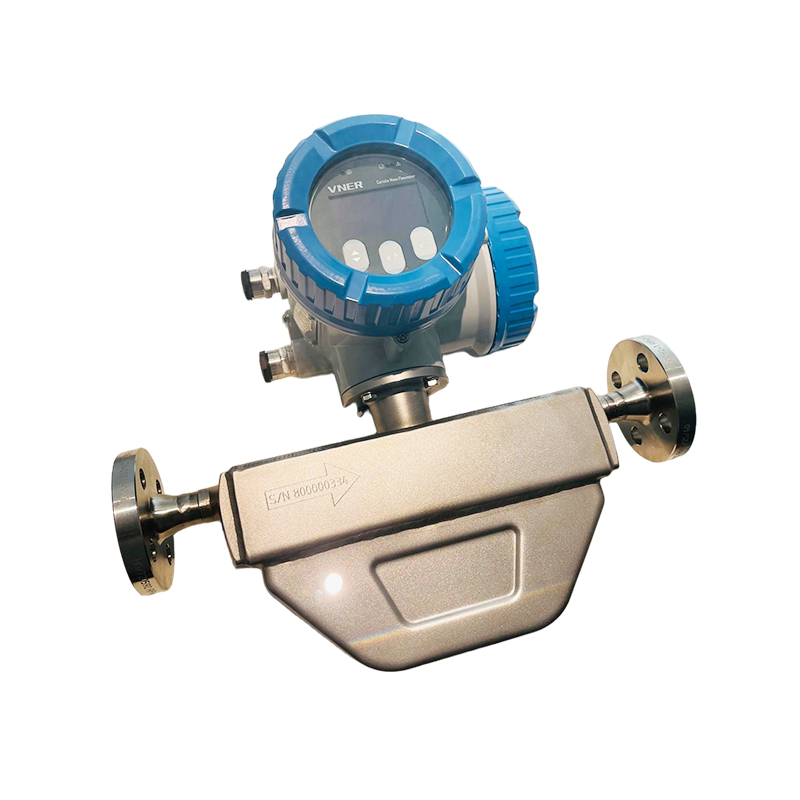

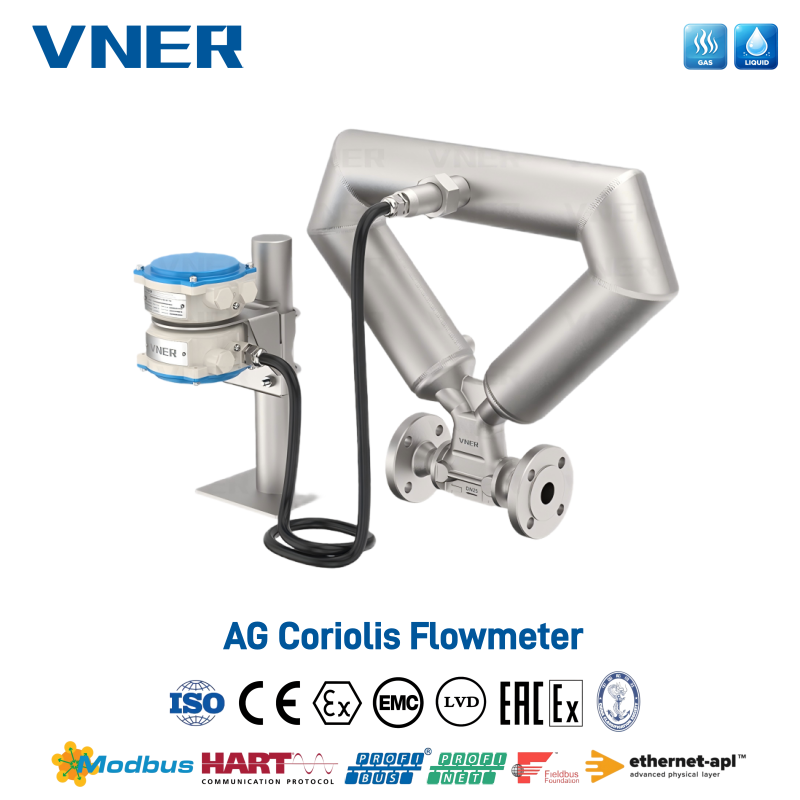

Расходомер Кориолиса является одним из наиболее точных и универсальных измерительных приборов в технологических процессах, способных одновременно измерять массовый расход, плотность и температуру с помощью одного устройства, не требуя внешней компенсации свойств жидкости. Среди широкого спектра геометрий расходомера Кориолиса, доступных на рынке, конструкция с микроизгибом занимает особое место: она сочетает в себе фундаментальную физику измерений эффекта Кориолиса с компактной геометрией расходомерной трубки с низким перепадом давления, что делает ее практичной для требовательных применений, где конструкции с прямой или U-образной трубкой большего размера невозможны. Высокоточный расходомер Кориолиса с микроизгибом выводит эту геометрию на высочайший уровень производительности, обеспечивая точность измерений, которая соответствует или превосходит требования коммерческого учета, дозирования фармацевтических партий, химического смешивания и любых других применений, где неопределенность измерения должна быть сведена к минимуму и прослеживается в соответствии с национальными стандартами. Прямой вывод для любого, кто оценивает этот тип инструмента, таков: Высокоточный расходомер Кориолиса с микроизгибом обеспечивает точность массового расхода ±0,1 процента от показаний или выше, точность плотности жидкости ±0,5 кг/м3 или выше и обеспечивает эти уровни производительности в широком диапазоне типов жидкостей, температур, давлений и скоростей потока без необходимости корректировки калибровки для изменений в составе жидкости или вязкости. Геометрия микроизгибов специально уменьшает занимаемую площадь и перепад давления по сравнению с конструкциями с прямой или U-образной трубкой эквивалентной мощности, сохраняя при этом полный уровень точности за счет усовершенствованной обработки сигналов и тепловой компенсации. В этой статье подробно описаны принцип работы, преимущества конструкции, рабочие характеристики и рекомендации по применению этого прибора. Как работает высокоточный кориолисовый расходомер с микроизгибом Принцип действия каждого расходомера Кориолиса основан на эффекте Кориолиса, кажущемся отклонении движущейся массы во вращающейся системе отсчета. В расходомере вращающаяся система отсчета создается вибрирующей расходомерной трубкой: трубка приводится в колебание на своей резонансной частоте с помощью электромагнитного привода, а жидкость, проходящая через трубку, вынуждена менять направление своей скорости по мере колебаний стенки трубки. Это вынужденное изменение скорости налагает на жидкость силу Кориолиса, пропорциональную массовому расходу, и жидкость взаимно воздействует на стенку трубки силой реакции, которая вызывает измеримый фазовый сдвиг в характере колебаний трубки относительно движения трубки без потока жидкости. Принцип измерения фазового сдвига Основным измерением расходомера Кориолиса является разность фазового угла (дельта t) между сигналами колебаний, регистрируемыми двумя датчиками движения, расположенными на входной и выходной половинах расходомерной трубки. При отсутствии потока жидкости оба датчика обнаруживают одинаковые колебательные сигналы, синфазные друг с другом. Когда жидкость течет через вибрирующую трубку, сила реакции Кориолиса заставляет входную половину трубки отставать от выходной половины в фазе колебаний. Разница во времени между сигналами двух датчиков прямо пропорциональна массовому расходу жидкости, проходящей через трубку, и эта пропорциональность представляет собой фундаментальное физическое соотношение, которое не зависит от плотности, вязкости, проводимости или химического состава жидкости, что является основой замечательной невосприимчивости расходомера Кориолиса к изменениям свойств жидкости, которые влияют на другие технологии измерения расхода. В то же время резонансная частота колеблющейся трубки является функцией объединенной системы пружин, образованной трубкой и жидкостью внутри нее. Поскольку механические свойства трубки фиксированы, любое изменение резонансной частоты напрямую указывает на изменение массы жидкости внутри трубки при постоянном объеме трубки, что эквивалентно изменению плотности жидкости. Таким образом, один расходомер Кориолиса одновременно и непрерывно измеряет массовый расход и плотность жидкости на основе одного и того же сигнала вибрации трубки. Геометрия Micro-Bend: компактность и низкий перепад давления Геометрия микроизгиба относится к конструкции расходомерной трубки, в которой трубка имеет компактную изогнутую или сложенную форму с небольшими радиусами изгиба, что позволяет расходомеру достигать небольшой общей длины, сохраняя при этом длину трубки и геометрию, необходимые для адекватного развития силы Кориолиса и чувствительного обнаружения фазового сдвига. Это контрастирует с более длинной U-образной трубкой или омега-трубкой обычных счетчиков Кориолиса, где трубка делает один изгиб большого радиуса, и с конструкцией прямой трубки, где изгиб отсутствует. Конструкция с микроизгибом предлагает несколько практических преимуществ по сравнению с этими альтернативами: Уменьшенная установленная длина: Компактная сложенная геометрия расходомера Кориолиса с микроизгибом позволяет разместить его на участке трубы, значительно короче, чем эквивалентный счетчик с U-образной трубкой того же размера, что ценно при модернизации установок, системах, монтируемых на рамах, а также в любых приложениях, где доступная длина участка трубопровода ограничена. Меньшее падение давления: Более гладкая и менее резкая геометрия конструкции с микроизгибами обеспечивает меньший перепад давления жидкости на расходомере, чем конструкция с U-образной трубкой при эквивалентных скоростях потока. Для применений в системах с низким перепадом давления, работе с вязкими жидкостями или в установках, где доступный напор насоса ограничен, преимущество конструкции с микроизгибом в перепаде давления может иметь решающее значение: падение давления от 0,05 до 0,2 бар при номинальном расходе типично для конструкций с микроизгибом в диапазоне размеров трубопровода от 25 до 100 мм по сравнению с 0,15-0,5 бар для эквивалентных конструкций с U-образной трубкой. Улучшенные характеристики самодренирования: Геометрия микроизгибов может быть спроектирована таким образом, чтобы обеспечить полный слив жидкости при остановке процесса, что важно в гигиенических применениях в пищевой промышленности и производстве напитков, в коррозионно-активных средах, где остаточная жидкость вызывает ускоренную коррозию во время простоя, а также в любых применениях, где задержка жидкости в расходомере нежелательна по соображениям технологического процесса, безопасности или качества. Улучшенная виброизоляция: Изгибы небольшого радиуса микроизгибной трубы создают множество узловых точек в форме моды вибрации, которые эффективно изолируют внутреннюю вибрацию расходомера от внешней вибрации трубопровода, передаваемой от насосов, компрессоров или опор конструкции. Эта изоляция имеет решающее значение для высокоточной работы, поскольку внешняя вибрация на резонансной частоте трубки или вблизи нее может исказить измерение фазового сдвига и ухудшить точность. Эксплуатационные характеристики высокоточных кориолисовых расходомеров с микроизгибами Производительность высокоточного кориолисового расходомера с микроизгибом характеризуется набором характеристик измерения, которые определяют его точность, повторяемость, рабочий диапазон и устойчивость к воздействию окружающей среды. В следующей таблице представлены типичные технические характеристики коммерческих высокоточных инструментов с размером линии от 15 до 100 мм. Параметр Спецификация Примечания Точность массового расхода (жидкость) От ±0,05 до ±0,1% от показания В пределах калиброванного диапазона расхода при нормальных условиях Точность массового расхода (газ) От ±0,25 до ±0,5% от показания При условиях процесса в пределах номинального диапазона плотности Повторяемость От ±0,025 до ±0,05% от показания Обычно точность составляет половину спецификации Точность плотности жидкости от ±0,2 до ±0,5 кг/м3 После температурной компенсации Точность измерения температуры От ±1,0 до ±2,0 градусов Цельсия RTD встроен в узел расходомерной трубки Диапазон рабочих температур От минус 200 до плюс 350 градусов Цельсия. Зависит от материала и уплотнения Рабочее давление (максимум) До 400 бар (в зависимости от размера линии) Доступны версии для высокого давления Коэффициент понижения от 100:1 до 1000:1 В пределах заявленной точности во всех точках диапазона Таблица 1. Типичные рабочие характеристики высокоточных кориолисовых расходомеров с микроизгибом в диапазоне размеров трубопровода от 15 до 100 мм. Значение коэффициента отклонения Коэффициент регулирования расходомера определяет соотношение его максимального и минимального расхода, при котором прибор соответствует заявленным характеристикам точности. Диапазон изменения от 100:1 до 1000:1 означает, что высокоточный кориолисовый расходомер Micro-Bend, рассчитанный на максимальный расход 10 000 кг/ч, продолжает точно измерять вплоть до 10 кг/ч или даже 1 кг/ч, что является характеристикой производительности, с которой не может сравниться ни одна другая технология первичного измерения расхода в этом диапазоне. Этот широкий динамический диапазон особенно ценен в периодических процессах, переходных процессах при запуске и останове, а также в приложениях, где скорость потока сильно варьируется во время нормальной работы. Ключевые области применения, в которых прецизионные кориолисовы расходомеры с микроизгибом превосходны Сочетание высокой точности, независимого от жидкости измерения, одновременного измерения плотности, компактной геометрии и широкого диапазона расхода делает высокоточный кориолисовый расходомер с микроизгибом предпочтительным измерительным решением в нескольких требовательных областях применения, где другие технологии не подходят. Коммерческий учет жидкостей и газов: Наиболее важным применением любого расходомера является коммерческий учет, при котором измерение определяет финансовую стоимость сделки между продавцом и покупателем. Счетчики Кориолиса одобрены для коммерческого учета в соответствии с многочисленными национальными и международными стандартами, включая OIML R117, API MPMS Глава 5.6 и различными национальными метрологическими сертификатами, а точность высокоточных приборов ±0,1% или выше удовлетворяет требованиям по неопределенности измерений этих стандартов для коммерческого учета жидких углеводородов, химикатов и СПГ. Фармацевтическое производство и дозирование ингредиентов: Нормативные требования к фармацевтическому производству в соответствии с GMP (надлежащей производственной практикой) требуют отслеживаемого измерения активных ингредиентов и вспомогательных веществ для демонстрации качества продукции и стабильности партии. Самодренирующаяся геометрия микроизгибов и совместимость с CIP (очистка на месте) делают его особенно подходящим для фармацевтических применений, где требуется гигиеничная работа и полное восстановление продукта между партиями. Химическое смешивание и контроль концентрации: Одновременное измерение плотности, обеспечиваемое расходомером Кориолиса, позволяет в реальном времени рассчитывать концентрацию растворенных веществ (кислот, оснований, растворителей и других химических веществ) в потоке жидкости с использованием установленных соотношений плотности и концентрации без необходимости использования отдельного плотномера или анализатора. Эта двойная функциональность упрощает системы химического смешивания и снижает стоимость оборудования и требования к техническому обслуживанию. Прецизионное дозирование при низком расходе: Кориолисовые расходомеры с микроизгибами самого маленького размера (от 1 до 6 мм) могут измерять массовый расход ниже 1 грамма в минуту с высокой точностью, что делает их предпочтительным инструментом для дозирования реагентов в аналитических системах, введения катализатора в химические реакторы и других применений, требующих точного контроля очень малых количеств жидкости. Измерение многофазного расхода и расхода суспензии: Хотя точность измерителей Кориолиса снижается в присутствии увлеченного газа или твердых частиц, достижения в алгоритмах обработки сигналов, включая усовершенствованную компенсацию шума и многофазную коррекцию, позволяют современным высокоточным измерителям Кориолиса обеспечивать полезные измерения даже в сложных условиях многофазного потока, где другие технологии дали бы совершенно ненадежные результаты. Рекомендации по установке, вводу в эксплуатацию и техническому обслуживанию Высокая точность работы кориолисового расходомера с микроизгибом реализуется на практике только в том случае, если прибор правильно установлен и введен в эксплуатацию. Несколько факторов установки могут существенно повлиять на точность измерений и должны быть учтены при проектировании системы: Виброизоляция и управление нагрузками на трубопровод: Кориолисовы счетчики должны устанавливаться в конфигурациях трубопроводов, которые не передают значительные механические нагрузки или вибрацию на корпус счетчика. Счетчик должен иметь адекватную опору, чтобы вес трубы не оказывал изгибающее напряжение на соединения счетчика, а также следует установить гибкие соединения или компенсационные петли, если трубопровод подвержен тепловому расширению, которое может вызвать осевые нагрузки на счетчик. Внешние источники вибрации, такие как насосы, компрессоры и элементы конструкции, испытывающие вибрацию, вызванную ветром, должны быть изолированы от подключения счетчика с помощью соответствующих расстояний или гибких опор. Полнопроходной поток и отсутствие воздушных карманов: Кориолисовы расходомеры должны работать с расходомерной трубкой, полностью заполненной жидкостью, чтобы обеспечить точное измерение жидкости. Воздушные карманы или частичное заполнение приводят к ошибкам измерения, поскольку реакция плотности трубки отражает среднюю плотность газожидкостной смеси, а не только жидкости, а на измерение расхода также влияет сжимаемость увлеченного газа. Установка счетчика на участке трубопровода, который постоянно заполнен жидкостью, и с соответствующей вентиляцией при запуске имеет важное значение для надежной работы. Процедура проверки нуля и повторного обнуления: Все расходомеры Кориолиса требуют процедуры проверки нуля в условиях процесса (тип жидкости, температура и давление соответствуют рабочему состоянию) для подтверждения того, что расходомер правильно показывает ноль при остановке потока. Эту процедуру следует выполнять при первом вводе в эксплуатацию и периодически повторять, особенно после значительных изменений рабочей температуры, типа жидкости или давления, которые могли вызвать небольшие изменения в механических характеристиках трубки. Большинство высокоточных приборов включают процедуру автоматического обнуления, которую можно запустить с локального дисплея счетчика или из интерфейса системы управления. Прослеживаемость и проверка калибровки: Приложения с высокой точностью требуют, чтобы калибровка счетчика отслеживалась в соответствии с национальными стандартами измерений посредством непрерывной цепочки сравнений калибровок. Счетчики, используемые в системах коммерческого учета, должны быть откалиброваны в аккредитованной калибровочной лаборатории с использованием эталонных стандартов, прослеживаемость которых документирована и актуальна. Периодическая проверка при эксплуатации с использованием портативного эталонного счетчика или средства вторичной калибровки подтверждает, что характеристики счетчика не отклонились от калиброванных характеристик с момента установки. Высокоточный расходомер Кориолиса с микроизгибом представляет собой наиболее эффективное решение для измерения массового расхода, доступное для промышленных процессов, сочетающее в себе фундаментальную физическую надежность принципа Кориолиса с геометрией расходомерной трубки, которая максимизирует практическую гибкость установки, сохраняя при этом полный уровень точности благодаря усовершенствованной электронной обработке сигналов и тепловой компенсации. Для любого применения, где массовый расход, плотность и температура должны измеряться одновременно с отслеживаемой точностью, минимальной восприимчивостью к изменениям технологической жидкости и надежными долгосрочными характеристиками, эта категория приборов является окончательным выбором по техническим характеристикам.

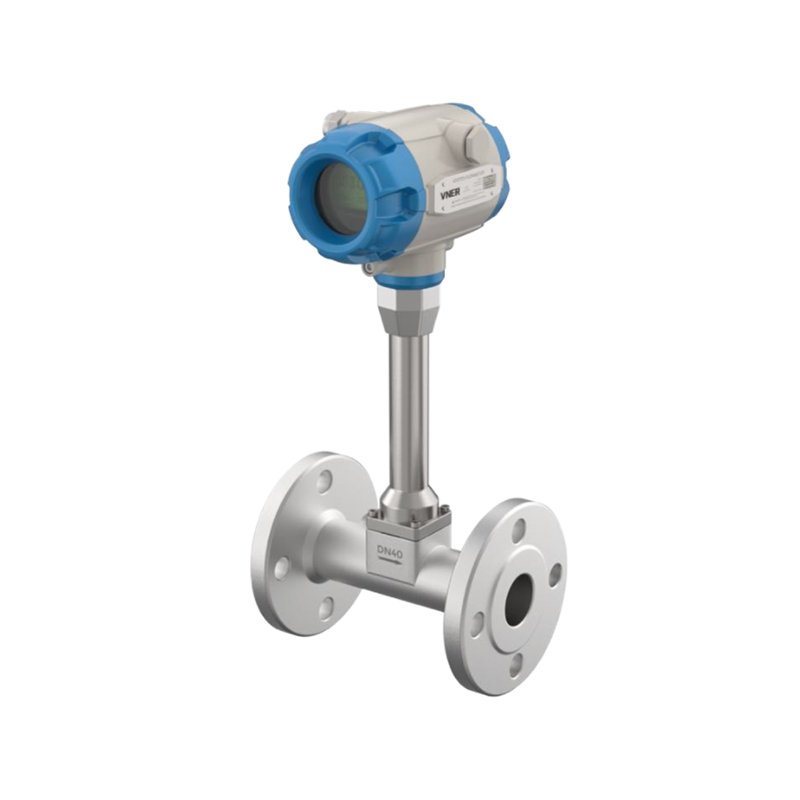

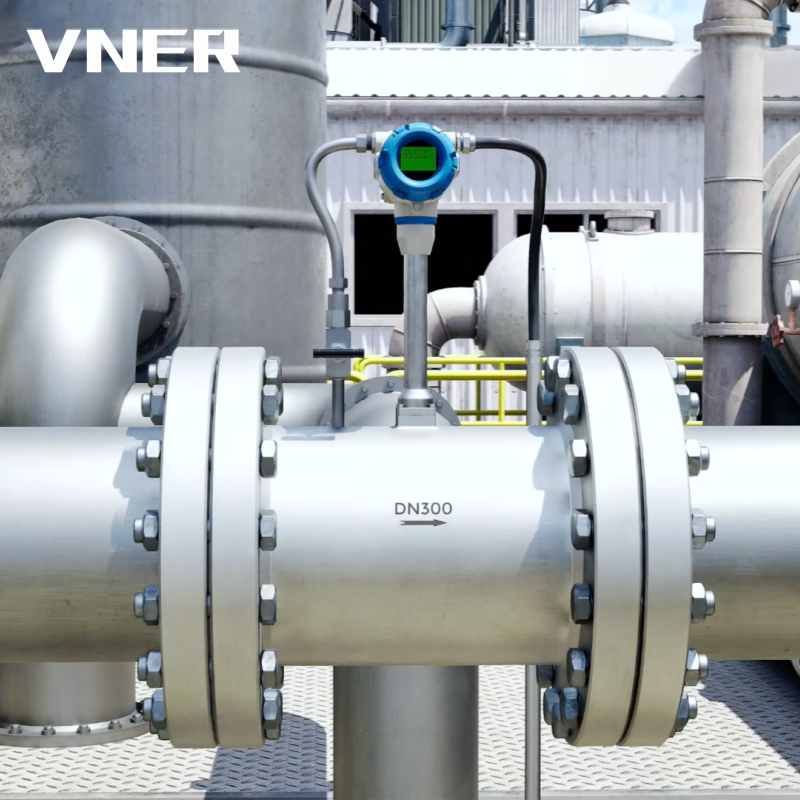

Вихревые расходомеры измеряйте объемный или массовый расход жидкостей, газов и пара, создавая контролируемое вихревое движение в текущей жидкости и определяя частоту вторичных колебаний потока, которые точно коррелируют со скоростью потока. Они занимают четко определенную позицию в промышленном измерении расхода: более надежны и устойчивы к грязным жидкостям, чем вихревые счетчики, более точны в более широком диапазоне расхода, чем устройства дифференциального давления, и значительно более экономичны в установке и обслуживании, чем кориолисовы или магнитные счетчики, для многих технологических условий. В частности, для измерения расхода пара вихревой расходомер стал широко распространенным основным измерительным устройством благодаря сочетанию точности, минимального технического обслуживания и совместимости с жесткими условиями температуры и давления систем распределения пара и управления энергопотреблением. Прямой ответ для инженеров, оценивающих характеристики вихревого расходомера, заключается в следующем: базовый вихревой расходомер измеряет только объемный расход, что достаточно для применений с жидкостями, где плотность практически постоянна. Для газов и пара, плотность которых значительно меняется в зависимости от температуры и давления, измерения только объемного расхода недостаточно для точного определения массового расхода или расхода энергии. Вихревой расходомер с температурной компенсацией оснащен датчиком температуры и преобразует измеренный объемный расход в массовый расход, используя плотность жидкости, зависящую от температуры. Вихревой расходомер с компенсацией давления оснащен датчиком давления для той же цели. Модель с полной компенсацией, оснащенная датчиками температуры и давления, рассчитывает массовый расход в реальном времени на основе измеренной комбинации объемного расхода, температуры и давления, что является конфигурацией, необходимой для точного учета энергии пара и коммерческого учета газа. В этой статье объясняется, как работает каждая конфигурация, где она применяется и какие спецификации определяют выбор. Как работает вихревой расходомер: принцип работы и обнаружение расхода Вихревой расходомер работает по принципу создания стабильного вращательного потока внутри корпуса расходомера и определения частоты вторичных колебаний потока, возникающих в результате взаимодействия между этим закрученным потоком и геометрией расходомера. Рабочая последовательность состоит из трех отдельных этапов: генерация вихря, формирование колебаний и определение частоты. Генерация завихрения входным завихрителем Когда жидкость поступает в расходомер, она проходит через неподвижный завихритель, состоящий из расположенных под углом лопастей, расположенных радиально вокруг оси трубы. Эти лопасти сообщают жидкости угловой момент, преобразуя осевой поток в винтовой вращающийся поток внутри измерительного отверстия. Завихритель представляет собой пассивный элемент, не требующий на этом этапе ни энергии, ни движущихся частей, что является одной из ключевых причин длительного срока службы вихревого расходомера и низких требований к техническому обслуживанию. Формирование вторичных колебаний в зоне десвирля. После завихрителя вращающийся поток поступает в расширяющуюся секцию и затем проходит через элемент завихрителя, предназначенный для частичного устранения вращения. Взаимодействие между остаточным вращающимся потоком и десвирлером порождает прецессирующее вторичное движение — разновидность вихревой прецессии, при которой ядро ​​закрученного потока колеблется вокруг оси трубы с частотой, прямо пропорциональной объемному расходу. Это прецессирующее движение является основным измеримым явлением вихревого расходомера. Соотношение Струхаля, определяющее выходной сигнал вихревого расходомера, устанавливает, что частота колебаний, деленная на скорость потока, представляет собой безразмерную константу (коэффициент К расходомера) в указанном рабочем диапазоне расходомера, обычно в диапазоне чисел Рейнольдса от 20 000 до нескольких миллионов. Эта линейная зависимость между частотой и скоростью потока делает вихревой расходомер надежным и точным измерительным устройством в широком диапазоне расходов без нелинейных поправок, требуемых устройствами дифференциального давления. Методы обнаружения: пьезоэлектрические и емкостные датчики. Колебательное движение потока обнаруживается одним или несколькими датчиками, установленными в корпусе расходомера. Обычно используются две технологии обнаружения: Пьезоэлектрические датчики: Обнаружение периодических колебаний давления или механических вибраций, создаваемых прецессирующим потоком в месте расположения датчика. Пьезоэлектрические чувствительные элементы генерируют сигнал напряжения, частота которого соответствует частоте колебаний потока, который электроника обработки сигналов преобразует в расход. Эти датчики надежны, быстро реагируют и подходят для применения в условиях высокотемпературного пара, где рабочая температура датчика может достигать 250 градусов Цельсия или выше при соответствующей изоляции датчика. Емкостные датчики: Обнаружение изменений емкости чувствительного элемента, поскольку колеблющийся поток циклически отклоняет элемент. Емкостное обнаружение особенно хорошо подходит для применений с газами низкого давления, где энергия колебаний потока мала, а пьезоэлектрические датчики могут иметь недостаточное соотношение сигнал/шум, обеспечивая стабильное обнаружение при скоростях потока всего 0,5 метра в секунду в некоторых конструкциях. Выходной сигнал датчика любого типа представляет собой частотный сигнал, линейно пропорциональный объемному расходу, на основе которого электроника рассчитывает мгновенный расход, суммарный объем и, с соответствующей компенсацией, массовый расход и расход энергии. Типичные характеристики вихревого расходомера включают погрешность от плюс-минус 1,0 до 1,5 процента от диапазона измерения, при этом диапазон регулирования составляет от 10:1 до 25:1 в зависимости от жидкости и условий эксплуатации. Температурная компенсация в вихревых расходомерах: зачем она нужна и как работает Вихревой расходомер, измеряющий объемный расход, дает результат в кубических метрах в час (или эквивалентных единицах), который точно представляет объем жидкости, проходящей через счетчик в единицу времени. Для жидкостей с практически постоянной плотностью, таких как вода при умеренных температурах, это показание объема прямо пропорционально массовому расходу, поскольку плотность существенно не меняется с температурой в рабочем диапазоне. Однако для газов, пара и жидкостей, плотность которых сильно зависит от температуры, масса жидкости, представленная заданным объемным расходом, существенно меняется с температурой, что делает одни только объемные измерения недостаточными для точного управления процессом или учета энергии. Как плотность газа и пара меняется с температурой Для идеального газа при постоянном давлении плотность обратно пропорциональна абсолютной температуре: газ при 200 градусах Цельсия (473 Кельвина) имеет плотность примерно 62 процента того же газа при 20 градусах Цельсия (293 Кельвина) при том же давлении. В практических приложениях измерения промышленных газов температура технологического газа обычно варьируется от 50 до 150 градусов Цельсия вокруг номинальной рабочей точки по мере изменения технологических нагрузок, сезонных изменений температуры окружающей среды или изменения условий эксплуатации. Без температурной компенсации вихревой расходомер, измеряющий природный газ или сжатый воздух при номинальной температуре 150 градусов Цельсия, будет показывать погрешность показаний массового расхода примерно 15 процентов при отклонении температуры технологического процесса на плюс-минус 20 градусов Цельсия, что явно неприемлемо для коммерческого учета, учета энергии или приложений управления технологическими процессами, требующих точности выше 2–3 процентов. Как реализована температурная компенсация А вихревой расходомер с температурной компенсацией включает резистивный температурный детектор (RTD), обычно элемент Pt100 или Pt1000, установленный либо внутри корпуса счетчика непосредственно в потоке жидкости, либо в защитной гильзе, прилегающей к счетчику. Сигнал температуры непрерывно подается на процессор сигналов расходомера, который использует измеренную температуру и базу данных свойств жидкости, хранящуюся в процессоре, для расчета фактической плотности жидкости в условиях измерения. Объемный расход, полученный из частотного сигнала, затем умножается на эту расчетную плотность для получения выходных данных о массовом расходе в реальном времени. Одновременно встроенный или суммарный аккумулятор массового расхода отслеживает общую массу жидкости, прошедшей через счетчик, которая является количеством, необходимым для выставления счетов, учета энергии и управления периодическим процессом. Для применений с паром, где взаимосвязь между температурой, давлением и плотностью соответствует таблицам пара IАPWS IF97, а не закону идеального газа, процессор вихревого расходомера с температурной компенсацией обращается к базе данных свойств пара на основе этих международно признанных стандартных таблиц, интерполируя значения плотности для любой измеренной температуры при указанном рабочем давлении. Для насыщенного пара при постоянном давлении только температура однозначно определяет все термодинамические свойства, включая плотность и удельную энтальпию, поэтому счетчик с температурной компенсацией может обеспечивать как массовый расход, так и поток энергии (в киловаттах или мегаваттах), не требуя датчика давления, при условии, что давление в системе стабильно и хорошо охарактеризовано. Компенсация давления в вихревых расходомерах: применение и конфигурация Компенсация давления касается второй основной переменной, влияющей на плотность жидкости при измерении расхода сжимаемой жидкости. Для газов при постоянной температуре плотность прямо пропорциональна абсолютному давлению: сжатый воздух при абсолютном давлении 6 бар примерно в шесть раз превышает плотность того же воздуха при абсолютном давлении 1 бар, что означает, что объемный расход 100 кубических метров в час при абсолютном давлении 6 бар представляет собой примерно 600 кубических метров в час в эквиваленте при стандартных условиях (часто определяемых как 0 градусов Цельсия или 15 градусов Цельсия и 1,01325 бар абсолютного давления). Преобразование фактического объемного расхода в стандартный объемный расход или массовый расход требует знания фактического рабочего давления, которое является функцией системы компенсации давления. Интеграция датчика давления и обработка сигналов А вихревой расходомер с компенсацией давления включает в себя датчик абсолютного давления или датчик избыточного давления (с поправкой на атмосферное давление, применяемой в процессоре), установленный либо непосредственно на корпусе расходомера, либо в соседней технологической линии. Сигнал давления подается на тот же сигнальный процессор, который получает сигнал частоты потока, что позволяет процессору рассчитать фактическую плотность газа на основе измеренного давления (а если также измеряется температура, то и на основании давления, и температуры одновременно). Для применений с перегретым паром для полного определения термодинамического состояния и, следовательно, плотности и энтальпии пара необходимы как температура, так и давление: перегретый пар при заданном давлении может существовать в широком диапазоне температур и плотностей, поэтому ни система компенсации только по температуре, ни система компенсации только по давлению не может обеспечить точное измерение массового расхода во всем рабочем диапазоне. Полностью компенсированный вихревой расходомер с входами как по температуре, так и по давлению является подходящей спецификацией для измерения перегретого пара в любом приложении, где температура процесса и давление изменяются независимо во время работы. Расчет стандартного объемного расхода сжатых газов В приложениях по измерению сжатого газа, включая распределение природного газа, мониторинг сжатого воздуха и измерение промышленных технологических газов, требуемая производительность часто выражается в стандартных кубических метрах в час (См3/ч) или нормальных кубических метрах в час (Нм3/ч), а не массовый расход в килограммах в час. Стандартный или нормальный объемный расход представляет собой эквивалентный объем, который газ мог бы занять при определенных исходных условиях (0 градусов Цельсия и 1,01325 бар для обычных кубических метров или 15 градусов Цельсия и 1,01325 бар для стандартных кубических метров). Вихревой расходомер с компенсацией давления и температуры вычисляет этот стандартный объемный выход непосредственно на основе измеренного фактического объемного расхода, измеренной температуры и измеренного давления, применяя закон идеального газа или уравнение состояния реального газа для учета сжимаемости газа. Этот стандартный выходной объем является расчетной суммой за поставку природного газа, основой для расчетов технологического баланса материалов и необходимым выходным сигналом для нормативной отчетности во многих юрисдикциях. Сравнение конфигураций вихревых расходомеров: когда указывать каждый тип В следующей таблице приведены три основные конфигурации компенсации вихревых расходомеров, их выходные параметры измерения и области применения, в которых каждая из них является правильным выбором. Конфигурация Интегрированные датчики Выход измерения Лучшие приложения Ограничения Базовый вихревой расходомер (без компенсации) Нет Объемный расход (фактический) Поток жидкости при постоянной температуре; мониторинг некритических газов Невозможно компенсировать изменение плотности; непригоден для учета энергии пара Вихревой расходомер с температурной компенсацией Датчик температуры RTD (Pt100 или Pt1000) Массовый расход; поток энергии для насыщенного пара Насыщенный пар при стабильном давлении; газы со стабильным давлением, но переменной температурой Невозможно учесть изменения давления; недостаточно для перегретого пара Вихревой расходомер с компенсацией давления Датчик давления (абсолютного или манометрического) Массовый расход; стандартный объемный расход для газов Сжатые газы переменного давления; применения в изотермических условиях с переменным давлением Не может учитывать изменения температуры; недостаточно для перегретого пара Вихревой расходомер с компенсацией температуры и давления RTD плюс датчик давления Массовый расход; поток энергии для всех типов пара; стандартный объем для газов Перегретый пар; Коммерческий учет природного газа; все газовые и паровые применения, требующие высочайшей точности Более высокая стоимость; дополнительное обслуживание датчиков; требуется правильная конфигурация базы данных свойств жидкости Таблица 1. Компенсационные конфигурации вихревых расходомеров с типами датчиков, выходами измерений, подходящими приложениями и ограничениями. Измерение расхода пара: где используются вихревые расходомеры с компенсацией Excel Измерение расхода пара является одним из наиболее требовательных применений в промышленных приборах для измерения расхода, поскольку пар сочетает в себе сжимаемость газа с фазозависимыми термодинамическими свойствами, которые значительно изменяются как в зависимости от температуры, так и давления, а измерительная система должна работать надежно при повышенных температурах и давлениях в средах, которые являются механически и термически требовательными. Вихревые расходомеры с компенсацией температуры и давления стали предпочтительным решением для измерения расхода пара в энергетике, перерабатывающих отраслях и централизованном теплоснабжении по нескольким причинам, которые отличают их от конкурирующих технологий. Аdvantages of Swirl Flowmeters Over Vortex Meters for Steam Как вихревые, так и вихревые счетчики используют определение расхода по частоте и могут быть оснащены компенсацией температуры и давления для измерения пара. Вихревой расходомер имеет несколько практических преимуществ при работе с паром: Нижняя минимальная скорость потока: Вихревые расходомеры обеспечивают надежное обнаружение сигнала при более низких скоростях потока, чем вихревые расходомеры, поскольку вихревые колебания имеют большую амплитуду для заданной скорости потока, чем сигнал образования вихря в большинстве конструкций. Это позволяет вихревому измерителю точно измерять параметры пара при низкой нагрузке, что важно в системах отопления, где потребность в паре широко варьируется между режимами полной нагрузки и режимами ожидания. Допуск на наличие пробок влажного пара и конденсата: Прочная механическая конструкция корпуса вихревого счетчика без тонкого обтекаемого корпуса, который является важнейшим элементом вихревого счетчика, обеспечивает лучшую устойчивость к условиям влажного пара и случайным пробкам конденсата, которые могут повредить или нарушить более хрупкую перегородку вихревого счетчика. Широкий диапазон рабочего давления: Вихревые расходомеры коммерчески доступны для рабочих давлений от 0,1 МПа до 4 МПа и выше, охватывая весь диапазон давлений распределения промышленного пара, от систем отопления низкого давления до технологического пара высокого давления. Расчет потока энергии с помощью вихревых счетчиков с компенсацией температуры и давления Если вихревой расходомер с компенсацией температуры и давления установлен в линии подачи пара и известна температура возврата конденсата, счетчик может рассчитывать и суммировать тепловую энергию, подаваемую паровой системой, в режиме реального времени. В расчете используются таблицы свойств пара IAPWS IF97 для определения удельной энтальпии подаваемого пара на основе измеренных температуры и давления, вычитается удельная энтальпия возвращающегося конденсата при его измеренной температуре и умножается разница энтальпии на измеренный массовый расход для получения выходной мощности в киловаттах. Возможность прямого измерения энергии без необходимости использования отдельного счетчика энергии или компьютера расхода делает вихревой расходомер с компенсацией температуры и давления комплексным инструментом управления энергией пара, который сочетает в себе измерение расхода, компенсацию плотности и расчет энергии в одном устройстве, что значительно упрощает контрольно-измерительные приборы, необходимые для соответствия системе энергоменеджмента ISO 50001 и распределения затрат на распределение пара. Требования к установке и параметры спецификации Правильная установка вихревого расходомера имеет важное значение для достижения заданной точности, поскольку вихревые расходомеры чувствительны к профилю скорости входящего потока. Неоднородные профили, вызванные входными фитингами, клапанами или изгибами, приводят к ошибкам в частоте колебаний, которые не полностью отражают среднюю скорость потока, что приводит к неточности измерений. Требования к прямым трубам вверх и вниз по течению Производители указывают минимальную длину прямой трубы перед и после вихревого расходомера, чтобы гарантировать, что профиль скорости на входе в расходомер полностью развит и не содержит компонентов завихрения, вносимых входными фитингами. Типичные требования составляют от 10 до 20 диаметров прямой трубы на входе и 5 диаметров трубы на выходе, при этом требуется большая прямая длина, когда фитинг на входе представляет собой двойное колено, расположенное вне плоскости, или частично открытый регулирующий клапан. Выпрямители потока могут уменьшить необходимую длину прямых труб, когда ограничения по установке не позволяют полностью удовлетворить требования, предъявляемые к исходному потоку. Ориентация и дренаж конденсата При использовании пара счетчик следует устанавливать на горизонтальном участке трубы, где это возможно, чтобы предотвратить накопление конденсата в корпусе счетчика, который может вызвать неустойчивые сигналы расхода и коррозию элементов. Если требуется вертикальная установка, поток пара должен быть направлен вверх через расходомер, чтобы обеспечить гравитационный отвод конденсата из измерительной секции. Пароотделитель после счетчика обеспечивает отвод конденсата и предотвращает затопление зоны измерения накопленным конденсатом. Ключевые параметры спецификации для выбора вихревого расходомера При выборе вихревого расходомера необходимо определить следующие параметры, чтобы обеспечить выбор правильной модели для конкретного применения: Тип жидкости: Жидкость, газ или пар (насыщенный или перегретый), поскольку это определяет требуемый уровень компенсации, выбор смачиваемого материала и применимую базу данных свойств жидкости. Диапазон рабочего давления: Минимальное и максимальное давление процесса, которое определяет номинальное давление корпуса расходомера и диапазон датчика давления в компенсированных моделях. Диапазон рабочих температур: Минимальная и максимальная температура процесса, которая определяет температурный диапазон материалов измерителя и датчика. Диапазон расхода: Минимальный и максимальный расход, которые определяют требуемый размер расходомера и подтверждают, что желаемый диапазон расхода находится в пределах указанного диапазона чисел Рейнольдса и динамического диапазона расходомера. Требуемый вывод: Только объемный расход, массовый расход, стандартный объемный расход или расход энергии, который определяет необходимую конфигурацию компенсации. Технологическое присоединение: Диаметр трубы, номинальное давление и стандарт фланца (ASME, EN, JIS), необходимые для места установки. Выходной сигнал: Импульсный выход для суммирования, аналоговый сигнал от 4 до 20 мА для расхода, HART, Modbus или PROFIBUS для цифровой связи с системой управления установкой. Вихревой расходомер в различных конфигурациях компенсации представляет собой надежное, точное и практически универсальное решение для измерения расхода в различных приложениях: от простого измерения жидкости до жестких требований учета энергии пара в программах управления промышленной энергией. Выбор между базовой конфигурацией, конфигурацией с температурной компенсацией, компенсацией давления и полной компенсацией зависит не от предпочтений бюджета, а от правильного соответствия измерительного устройства реальным физическим условиям технологической жидкости, что является единственным подходом, обеспечивающим точность и надежность, необходимые для измерения расхода в приложениях управления энергетикой и технологическими процессами.

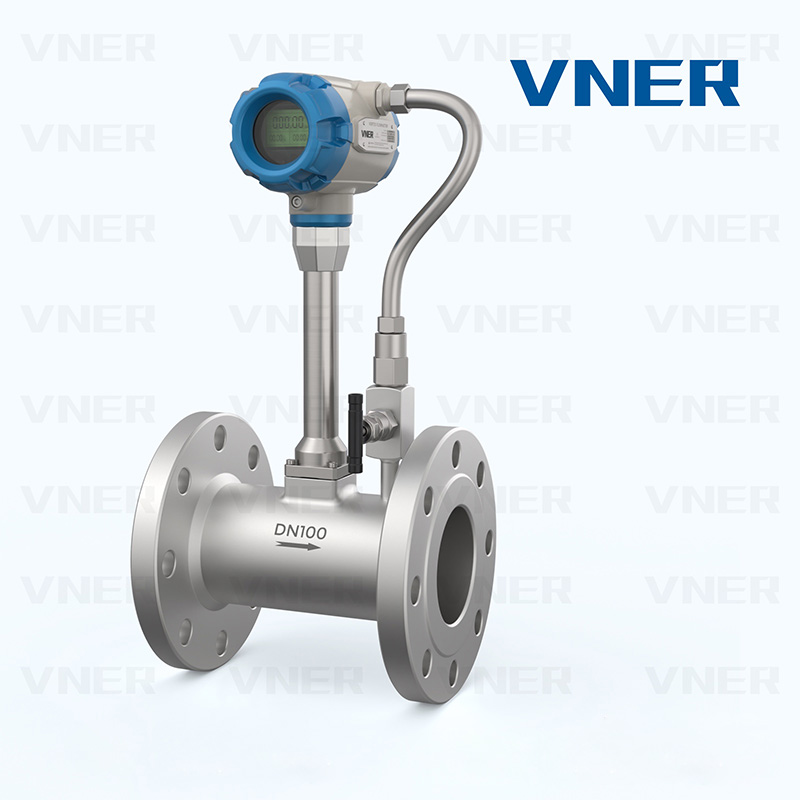

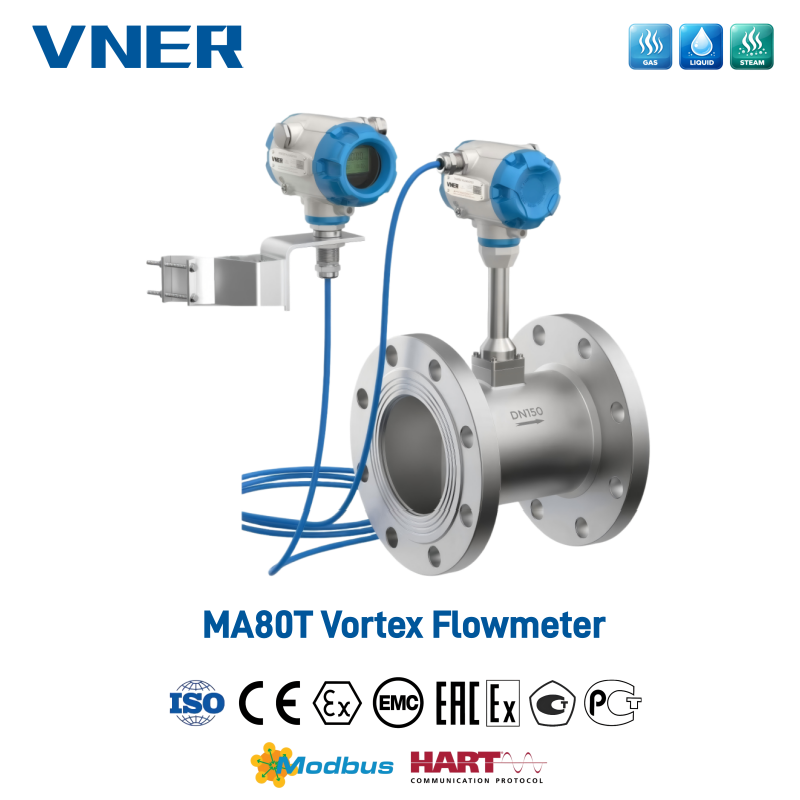

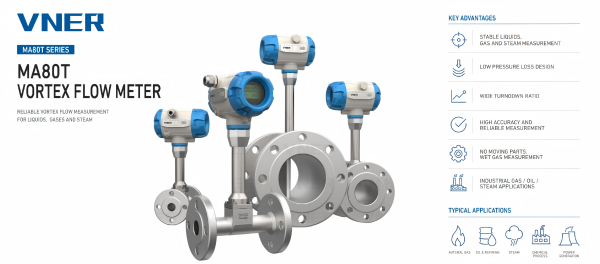

Вихревой расходомер измеряет объемный расход, определяя частоту вихрей, создаваемых обтекаемым телом, помещенным в поток потока — принцип, известный как эффект фон Кармана. Для применений, связанных с паром, сжатым газом или любой другой жидкостью, плотность которой значительно меняется в зависимости от условий эксплуатации, стандартного вихревого расходомера недостаточно. Варианты с компенсацией давления и температурной компенсацией включают дополнительные датчики непосредственно в корпус расходомера для расчета массового расхода или скорректированного объемного расхода в реальном времени, устраняя необходимость во внешних приборах и ручных корректирующих расчетах. Выбор правильной конфигурации зависит от типа жидкости, требуемой точности, а также от того, изменяются ли давление, температура или и то, и другое во время нормальной работы. Как работает вихревой расходомер Принцип работы А. вихревой расходомер основан на хорошо известном явлении гидродинамики. Когда жидкость течет мимо необтекаемого препятствия, называемого обтекаемым телом или перегородкой, на каждой стороне тела генерируются чередующиеся вихри в регулярном, повторяющемся порядке. Этот узор называется вихревой улицей Кармана. Частота, с которой возникают эти вихри, прямо пропорциональна скорости жидкости, выражаемой соотношением Струхаля: ж = ул. × В/д Где f – частота образования вихрей, St - безразмерное число Струхаля (обычно 0,17–0,21 для большинства плоских конструкций кузовов), V - скорость жидкости, а d - ширина тела обтекания. Поскольку число Струхаля остается почти постоянным в широком диапазоне чисел Рейнольдса, частота вихрей служит надежным линейным индикатором скорости потока. Методы обнаружения Вихри создают колебательные колебания давления, которые обнаруживаются одной из нескольких сенсорных технологий, встроенных в обтекаемое тело или рядом с ним: Пьезоэлектрические датчики : Самый распространенный тип. Пьезоэлектрический кристалл генерирует небольшой сигнал напряжения в ответ на колебательную силу каждого вихря. Эти датчики не имеют движущихся частей и отличаются высокой надежностью при работе с паром и газом. Емкостные датчики : определение перепада давления, создаваемого вихрями, с помощью гибкой диафрагмы. Менее восприимчив к вибрационным помехам, чем некоторые пьезоэлектрические конструкции. Ультразвуковые датчики : В некоторых усовершенствованных конструкциях используются ультразвуковые лучи, направленные поперек канала трубы, для обнаружения колебаний скорости, вызванных вихрями, что позволяет проводить неинтрузивные измерения. Независимо от метода обнаружения, выходной сигнал базового вихревого расходомера представляет собой частотный импульсный сигнал, пропорциональный объемному расходу . Преобразование этого значения в массовый расход или стандартизированный объемный расход требует знания плотности жидкости, и именно здесь становятся необходимыми варианты компенсации. Почему для точного измерения расхода необходима компенсация Импульсный выход вихревого расходомера отражает фактический объемный расход в рабочих условиях — реальный объем, проходящий через счетчик в данный момент. Для многих применений с жидкостями, где плотность относительно стабильна, этого достаточно. Но для газы, пар и сверхкритические жидкости , взаимосвязь между объемным расходом и массовым расходом очень чувствительна как к давлению, так и к температуре. Рассмотрим насыщенный пар при двух разных давлениях: В 5 бар (абсолютное) , насыщенный пар имеет плотность примерно 2,67 кг/м³ В 10 бар (абсолютное) , плотность насыщенного пара возрастает примерно до 5,16 кг/м³ Одно и то же показание объемного расхода при этих двух условиях представляет собой почти вдвое больший массовый расход при 10 бар по сравнению с 5 бар. Без учета этой разницы в плотности система учета энергии пара или система управления процессом, основанная исключительно на объемной производительности, будет содержать ошибки, превышающие 30–50% в условиях переменного давления. Компенсация напрямую решает эту проблему путем подачи данных о давлении и/или температуре в реальном времени в компьютер расхода для непрерывного расчета скорректированных значений. Вихревой расходомер с компенсацией давления А вихревой расходомер с компенсацией давления интегрирует датчик давления — обычно пьезорезистивный или емкостной датчик давления — в корпус счетчика рядом с элементом обнаружения вихрей. Внутренний компьютер расхода использует показания давления в реальном времени вместе с измеренной частотой вихрей для расчета плотности жидкости на основе предварительно загруженных таблиц свойств, а затем вычисляет массовый расход или скорректированный объемный расход в реальном времени. Когда одной компенсации давления достаточно Компенсация давления уместна и достаточна, когда температура жидкости либо постоянна, либо может считаться постоянной в пределах приемлемого допуска. Наиболее распространенным сценарием является обслуживание насыщенного пара : поскольку насыщенный пар существует при фиксированной температуре для любого заданного давления, только измерение давления полностью определяет термодинамическое состояние жидкости. Для определения плотности не требуется отдельного измерения температуры. Аdditional suitable applications include: Системы сжатого воздуха, в которых температура подачи относительно стабильна, но давление в линии меняется в зависимости от цикла работы компрессора. Распределение азота или инертного газа при температуре, близкой к температуре окружающей среды, с переменным давлением в коллекторе Измерение природного газа при небольших колебаниях температуры (в пределах ±10°C от эталонного значения) Типичные характеристики Большинство представленных на рынке вихревых расходомеров с компенсацией давления оснащены встроенными датчиками давления, рассчитанными на 0–4 МПа или 0–10 МПа , с точностью измерения давления обычно ±0,5% полной шкалы . Суммарная неопределенность измерения расхода после компенсации обычно находится в диапазоне ±1,0–1,5% показаний для пара и газа по сравнению с ±0,5–1,0% для одного только вихревого элемента, измеряющего объемный расход в жидкостях. Вихревой расходомер с температурной компенсацией А вихревой расходомер с температурной компенсацией включает резистивный температурный детектор (RTD) — чаще всего Датчик Pt100 или Pt1000 класса A - в счетчик или его непосредственный сопутствующий фитинг выше или ниже по потоку. Сигнал температуры подается на тот же внутренний компьютер расхода, который использует данные о свойствах жидкости для определения плотности и расчета массы или скорректированного расхода. Когда используется только температурная компенсация Компенсация только по температуре встречается реже, чем компенсация только по давлению или комбинированная компенсация, но имеет законные применения: Поток жидкости при постоянном давлении, но переменной температуре : Контуры горячей воды, системы термомасла и контуры охлаждающей воды, где давление в трубах регулируется, но температура меняется в зависимости от технологической нагрузки. Расход газа при известном стабильном давлении подачи : Когда регулятор давления надежно удерживает давление на входе, но температура окружающей среды или процесса меняется в зависимости от сезона или суток. Коммерческий учет газов при регулируемом давлении : Там, где давление установлено контрактом или нормативными актами и активный мониторинг требует только температуры. Размещение RTD и время отклика RTD обычно устанавливается в защитной гильзе, расположенной 3–5 диаметров трубы после корпуса вихревого расходомера во избежание нарушения профиля потока в точке измерения. Конструкция защитной гильзы имеет значение: защитная гильза с толстыми стенками увеличивает тепловую задержку, что может привести к временным ошибкам при резких изменениях температуры. Для процессов с быстрыми колебаниями температуры термогильза с уменьшенным наконечником или быстродействующая защитная гильза рекомендуется время отклика менее 5 секунд. Вихревой расходомер с комбинированной компенсацией давления и температуры Самый функциональный и широко распространенный вариант объединяет датчики давления и температуры в единый узел счетчика. Имея доступ к обеим переменным одновременно, внутренний компьютер расхода может применить полное уравнение состояния жидкости, что дает точный расчет массового расхода без каких-либо предположений об условиях эксплуатации . Эта конфигурация является обязательной для: Перегретый пар : В отличие от насыщенного пара, перегретый пар существует при температурах выше кривой насыщения для любого заданного давления. И давление, и температура являются независимыми переменными, и их необходимо измерять для определения плотности по таблицам пара. Коммерческий учет природного газа : Стандарты AGA (Американской газовой ассоциации) и ISO для измерения природного газа требуют поправки на базовые условия с использованием как давления, так и температуры. Переменные технологические газы : Смешанные газовые потоки, биогаз или технологические отходящие газы, состав и условия эксплуатации которых колеблются. Учет энергии пара для выставления счетов или распределения : Когда выходная мощность в БТЕ или кДж должна быть точно рассчитана с учетом изменяющихся условий нагрузки. Такие производители, как Yokogawa (серия digitalYEWFLO), Endress Hauser (Prowirl F 200) и Emerson (Rosemount 8800D MultiVariable), предлагают полностью интегрированные многопараметрические вихревые расходомеры, которые измеряют частоту вихрей, давление и температуру в одном технологическом соединении, выдавая массовый расход напрямую через протоколы HART, FOUNDATION Fieldbus или Modbus. Сравнение: стандартные и компенсированные вихревые расходомеры Таблица 1. Варианты вихревых расходомеров — конфигурация, выходные данные и типичное применение Вариант Интегрированные датчики Тип выхода Типичная точность Основное приложение Стандартный вихрь Только вихревой датчик Аctual volumetric flow ±0,5–1,0% от показания Жидкости в стабильных условиях Компенсация давления Давление вихря Массовый расход/скорректированный объем ±1,0–1,5% of reading Насыщенный пар, сжатый газ Температурная компенсация Вихревой РТД Массовый расход/скорректированный объем ±1,0–1,5% of reading Горячие жидкости, газ с регулируемым давлением П Т Компенсация Давление вихря RTD Истинный массовый расход ±1,0–2,0% от показания Перегретый пар, natural gas, process gas Требования к установке, влияющие на точность Независимо от конфигурации компенсации, вихревые расходомеры чувствительны к искажениям профиля потока, вызванным геометрией трубопровода на входе. Соблюдение требований к прямолинейности не подлежит обсуждению для достижения номинальной точности. Требования к прямым трубам вверх и вниз по течению Следующие требования к прямолинейному трубопроводу применимы к большинству вихревых расходомеров при стандартных условиях установки. Фактические требования различаются в зависимости от производителя и конструкции счетчика: Таблица 2. Минимальные требования к прямому участку трубы для установки вихревого расходомера Воздействие вверх по течению Минимальный прямой участок вверх по течению Минимальный прямой участок вниз по течению Одинарное колено 90° 15–20 × Д 5 × Д Два колена 90° (в одной плоскости) 20–25 × Д 5 × Д Два колена по 90° (разные плоскости) 40 × Д 5 × Д Частично открытый клапан 40–50 × Д 5 × Д Редуктор (2:1) 10 × Д 5 × Д Чувствительность к вибрации и пульсации Вихревые расходомеры по своей природе чувствительны к механической вибрации, поскольку их датчики обнаруживают колебательные силы. Вибрация трубопровода на частотах, близких к частоте вихреобразования, может вызвать ложные импульсы, пропадание сигнала или ошибочные показания . Большинство современных процессоров цифровых сигналов включают в себя адаптивную фильтрацию для различения вихревых сигналов и вибрационного шума, но условия сильной вибрации — рядом с компрессорами, насосами или паровыми турбинами — следует тщательно оценивать. Практическими стратегиями устранения неисправности являются установка счетчика на виброизолированную катушку или перемещение его дальше от источника вибрации. Диапазон расхода и соображения минимального расхода Каждый вихревой расходомер имеет минимальную измеримую скорость потока — обычно 0,5–1,0 м/с для жидкостей и 3–5 м/с для газов и пара — ниже которого вихреобразование становится нерегулярным и сигнал становится ненадежным. Этот нижний порог часто называют скоростью отсечки или минимально обнаруживаемым потоком. Ниже этой точки счетчик выдает ноль независимо от фактического расхода, что необходимо учитывать в приложениях с широким диапазоном регулирования. Практический диапазон регулирования для большинства вихревых счетчиков составляет от 10:1 до 20:1 по сравнению со 100:1 или более для кориолисовых или магнитных расходомеров. Для паровых систем, которые регулярно работают с низкой нагрузкой — например, во время запуска установки или в ночное время — это ограничение может привести к значительным перерывам в измерениях, если только счетчик не будет выбран консервативно для максимального ожидаемого расхода, а не для среднего. А useful sizing rule: select a meter size where the нормальная рабочая скорость потока составляет от 3 до 15 м/с для газа/пара. и between 1 and 7 m/s for liquids. This ensures the operating point stays well within the linear range while leaving headroom for flow surges. Выбор правильной конфигурации вихревого расходомера Используйте следующие критерии принятия решения, чтобы определить подходящий вариант вихревого расходомера для вашего применения: Определите свою жидкую фазу и изменчивость : Жидкость в стабильных условиях → стандартный вортекс. Насыщенный пар или газ с переменным давлением → компенсация давления. Перегретый пар, природный газ или любой газ с изменением давления и температуры → комбинированная компенсация P T. Определите, требуется ли массовый или объемный расход : Выставление счетов за электроэнергию, коммерческий учет и контроль сгорания обычно требуют массового расхода. Для заполнения резервуаров или технологического дозирования может потребоваться только объемный расход, и в этом случае может быть достаточно стандартного счетчика или счетчика с одной компенсацией. Проверьте число Рейнольдса при минимальном расходе : Вихревые счетчики требуют минимального числа Рейнольдса примерно Ре = 20 000 для надежного сброса. Для вязких жидкостей или условий очень низкого расхода этот порог может оказаться недостижимым, и следует рассмотреть альтернативную технологию. Аssess the installation environment : Высокая вибрация, пульсирующий поток или недостаточный прямой участок могут потребовать использования другой технологии расходомера или значительной модификации трубопровода, прежде чем вихревое измерение станет жизнеспособным. Оцените требования к коммуникации и интеграции : Компенсированные вихревые расходомеры выдают несколько переменных процесса. Прежде чем указывать многопараметрическую единицу измерения, убедитесь, что система управления или инфраструктура сбора данных поддерживает выходной протокол счетчика — HART, Profibus или FOUNDATION Fieldbus. Для большинства применений измерения энергии пара, которые представляют собой наиболее распространенный вариант использования вихревых расходомеров с компенсацией, правильным вариантом является комбинированный блок компенсации давления и температуры. Предельные затраты по сравнению с моделью, работающей только под давлением, скромны, в то время как повышение точности для работы с перегретым паром существенно и часто требуется стандартами управления энергопотреблением на объекте, такими как ISO 50001.

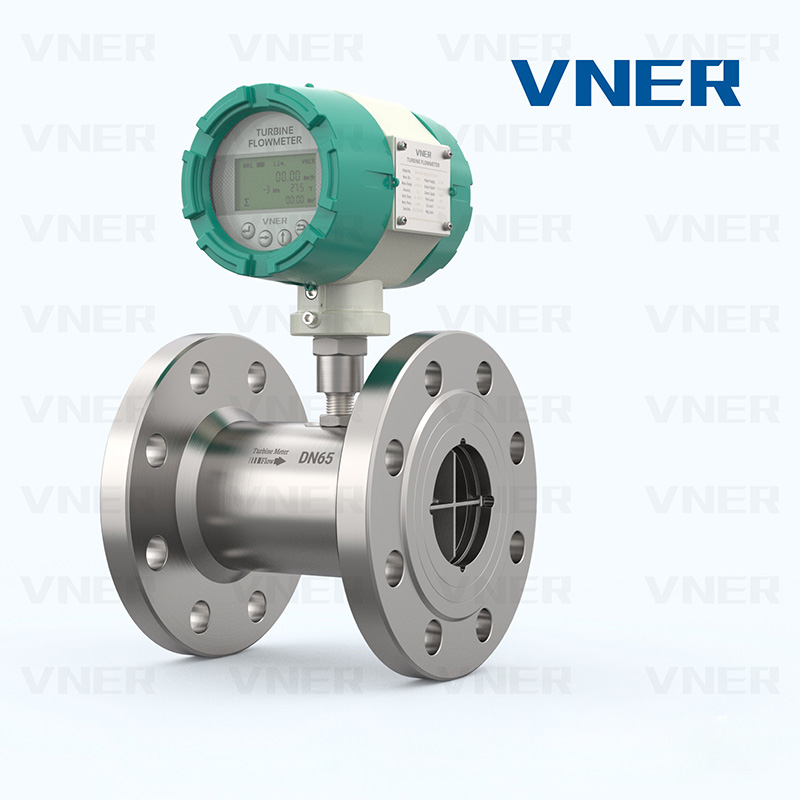

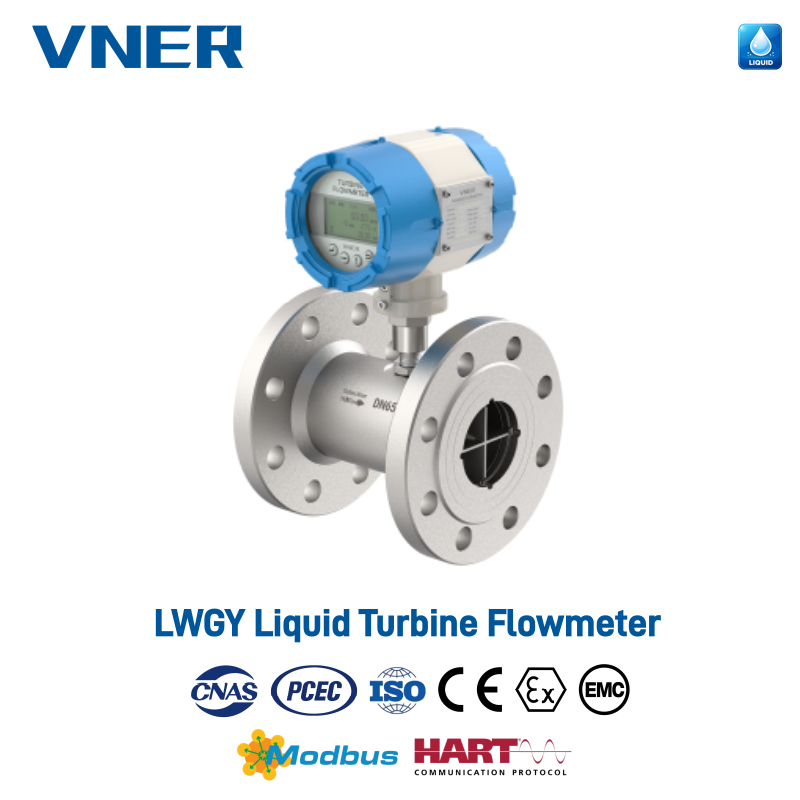

В сфере прецизионного измерения жидкостей турбинный расходомер жидкости остается одним из самых надежных и эффективных приборов для работы с чистыми жидкостями с низкой вязкостью. Турбинный жидкостный расходомер серии LWGY является свидетельством этой надежности, предлагая компактную конструкцию, сочетающую механическую прочность со сложными электронными датчиками. Этот расходомер, разработанный специально для промышленных и коммерческих систем, преобразует кинетическую энергию жидкости в измеримую частоту вращения. Сосредоточив внимание на простой конструкции и быстродействии, серия LWGY представляет собой экономичное, но высокоточное решение для различных применений с жидкостями, от очистки воды до химической обработки. Как серия LWGY преобразует скорость потока в данные вращения? Основной функциональный принцип Жидкостный турбинный расходомер обманчиво прост, но требует точного проектирования для поддержания точности. Когда жидкость поступает в счетчик, она сначала подвергается кондиционированию для обеспечения стабильного профиля потока, прежде чем она вступит во взаимодействие с внутренними компонентами. Какова роль выпрямителя потока и узла ротора? Процесс начинается, когда жидкость проходит через встроенный выпрямитель потока . Этот компонент имеет решающее значение, поскольку он устраняет турбулентность и завихрения, вызванные изгибами труб или клапанами на входе. Как только поток стабилизируется, он проходит через ротор турбины . Угол лопастей ротора спроектирован таким образом, что скорость жидкости заставляет турбину вращаться. Благодаря прецизионно обработанным подшипникам и легкому ротору скорость ротора становится прямо пропорциональной объемный расход . Эта линейная зависимость позволяет Жидкостный турбинный расходомер поддерживать столь высокую точность во всем рабочем диапазоне. Как датчик захвата определяет точные проходы лезвия? Для преобразования механического вращения в электрическую мощность в серии LWGY используется высокочувствительный преобразователь. датчик пикапа . Когда турбина вращается, лопатки из нержавеющей стали проходят через магнитное поле, создаваемое датчиком, расположенным снаружи тела потока. Каждый раз, когда лезвие проходит мимо датчика, генерируется импульс. В результате импульсный сигнал имеет частоту, которая прямо пропорциональна скорости потока. Этот готовый к цифровому формату выходной сигнал может быть отправлен непосредственно на локальный дисплей, ПЛК или контроллер дозирования для мониторинга в реальном времени и регистрации данных. Каковы основные технические характеристики серии LWGY? Чтобы помочь в интеграции системы и выборе оборудования, в следующей таблице представлены основные характеристики Турбинный жидкостный расходомер серии LWGY : Категория функции Подробная техническая спецификация Принцип измерения Вращение турбины/частотная индукция Применимые носители Чистые жидкости низкой вязкости (вода, спирт, растворители) Класс точности 0,5% или 1,0% от чтения Материал корпуса Нержавеющая сталь 304 или 316L Материал ротора CD4MCu или дуплексная нержавеющая сталь Выходной сигнал Импульсный, 4–20 мА или RS485 Modbus Способность давления До 6,3 МПа (выше по запросу) Время ответа Быстро ( Почему серия LWGY подходит для дозирования и дозирования? Во многих промышленных процессах возможность быстрого и повторяемого измерения определенного объема жидкости более важна, чем мониторинг непрерывного потока. Жидкостный турбинный расходомер превосходно справляется с этими сценариями пакетной обработки благодаря своим уникальным физическим свойствам. Повышает ли быстрое время отклика точность дозирования? Одна из выдающихся особенностей Серия LWGY Это его малоинерционный ротор. В отличие от более тяжелых счетчиков рабочего объема, ротор турбины в этом Жидкостный турбинный расходомер ускоряется и замедляется почти мгновенно вместе с потоком жидкости. Этот «быстрый ответ» жизненно важен для выдача применения, где клапаны быстро открываются и закрываются. Если счетчик имеет медленное время отклика, он может пропустить начальную «пробку» жидкости или продолжить отсчет после закрытия клапана, что приведет к накоплению ошибок. LWGY гарантирует, что каждая капля будет учтена от начала до конца. Как превосходная повторяемость помогает контролю качества? В химическом смешивании или фармацевтическом «дозировании» последовательность является основным показателем успеха. Жидкостный турбинный расходомер предложения отличная повторяемость , обычно в пределах от 0,05% до 0,2%. Это означает, что если один и тот же объем жидкости пропускается через счетчик несколько раз в одних и тех же условиях, выходной сигнал останется практически идентичным. Для промышленных операторов такая надежность упрощает контроль качества и гарантирует, что рецептуры продуктов остаются неизменными на протяжении тысяч циклов. Может ли турбинный расходомер жидкости выдерживать промышленные условия высокого давления? Хотя внутренние механизмы достаточно чувствительны, чтобы обнаруживать низкие скорости потока, внешний корпус Жидкостный турбинный расходомер создан для долговечности. Серия LWGY разработан для работы в сложных механических условиях. Способна ли прочная механическая конструкция выдерживать высокое давление? Серия LWGY изготовлена из высококачественной нержавеющей стали (304 или 316L). прочная механическая конструкция которые могут выдерживать значительное давление в трубопроводе. Это возможность работы под высоким давлением делает его предпочтительным выбором для стендов гидравлических испытаний, закачки воды на нефтяных месторождениях и систем очистки под высоким давлением. Способность счетчика сохранять структурную целостность под давлением гарантирует, что внутренние зазоры между ротором и корпусом остаются постоянными, предотвращая дрейф измерений или механические неисправности во время скачков давления. Почему чистота является обязательным условием долговечности турбинного счетчика? Важно отметить, что Жидкостный турбинный расходомер специально разработан для средств массовой информации, которые чистый и без крупных частиц или волокнистого содержимого . Поскольку турбина вращается с высокой скоростью на прецизионных подшипниках, любой твердый мусор может вызвать истирание или даже заклинивание ротора. В системах, где жидкость может содержать случайные частицы, установка фильтра размером 20–40 меш на входе является стандартной рекомендацией для защиты системы. LWGY внутренние компоненты и продлевают срок службы устройства. Какие преимущества имеет малый вес и компактная конструкция при проектировании системы? Современные промышленные станции и портативные дозаторы требуют одновременно мощных и портативных компонентов. Жидкостный турбинный расходомер полностью соответствует этим требованиям. Упрощает ли компактный форм-фактор модернизацию? Серия LWGY характеризуется своим компактный и малый вес дизайн. По сравнению с громоздкими электромагнитными расходомерами или тяжелыми расходомерами Кориолиса, турбинный расходомер можно устанавливать в тесных трубопроводах без необходимости использования тяжелых опорных кронштейнов. Это делает его особенно привлекательным для «универсального учета жидкости», где существующую схему трубопроводов невозможно легко изменить. Фланцевые или резьбовые соединения обеспечивают быструю установку и демонтаж во время технического обслуживания. Что делает этот счетчик экономически эффективным решением для общего учета? Сосредоточив внимание на обтекаемой механической конструкции, Жидкостный турбинный расходомер обеспечивает высокий уровень производительности по более низкой цене, чем многие альтернативные технологии. Для «общего измерения жидкости» в коммерческих зданиях, например, для мониторинга охлажденной воды или отслеживания расхода топлива, серия LWGY обеспечивает необходимую точность без чрезмерных затрат на более сложные специализированные счетчики. Его простота также означает простоту использования; тот датчик пикапа и local converter are often plug-and-play, requiring minimal calibration effort for standard liquids like water or diesel. Как импульсный сигнал используется для удаленного мониторинга? "Digital Native" nature of the Жидкостный турбинный расходомер выход делает его полностью совместимым с современной автоматизацией. Можно ли интегрировать сигнал в системы ПЛК и SCADA? raw импульсный сигнал созданный LWGY представляет собой чистую прямоугольную частоту, которая легко интерпретируется практически любым ПЛК (программируемым логическим контроллером). Для предприятий, стремящихся к Индустрии 4.0, счетчик может быть оснащен передатчиком, который преобразует этот импульс в аналоговый сигнал 4–20 мА или цифровой выход Modbus RS485. Это позволяет объемный расход и totalized flow to be monitored from a central control room, facilitating remote process adjustments and automated inventory management. Является ли локальный дисплей вариантом для автономных приложений? Для применений, где система управления отсутствует, Серия LWGY может быть оснащен локальным интегратором с батарейным питанием. Это позволяет операторам считывать скорость потока и общий объем непосредственно в точке измерения. Независимо от того, используется ли он для проверки эффективности насоса или мониторинга использования воды конкретной машиной, Жидкостный турбинный расходомер предоставляет четкие и немедленные данные, необходимые для прозрачности операций и управления ресурсами.

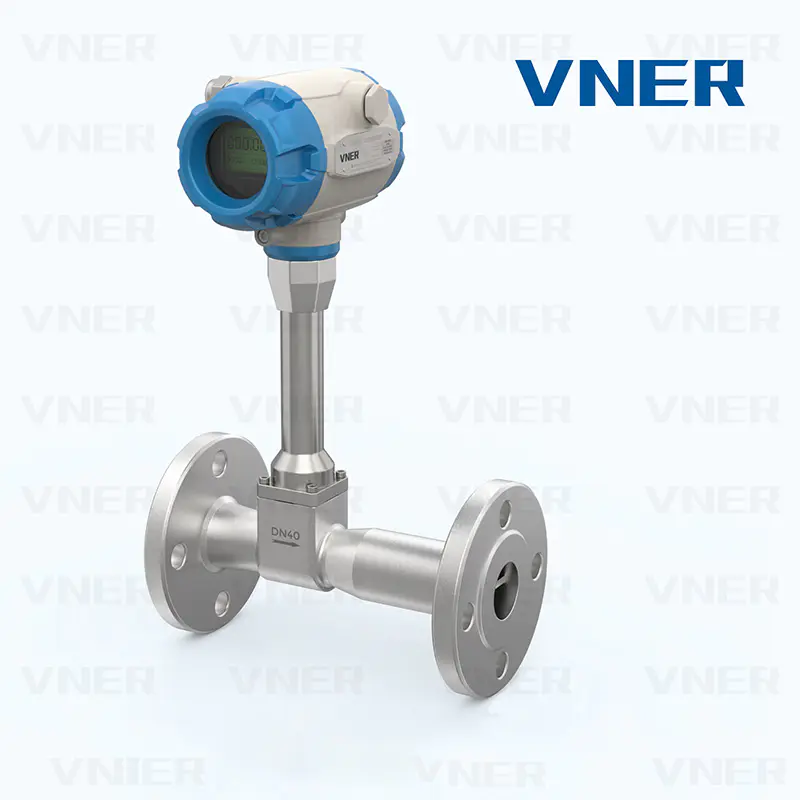

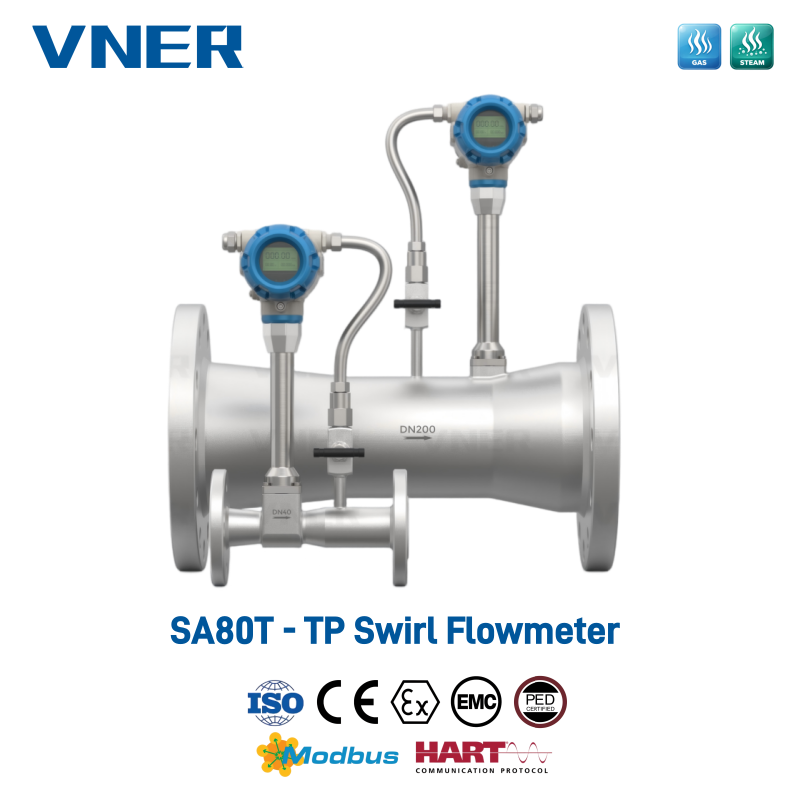

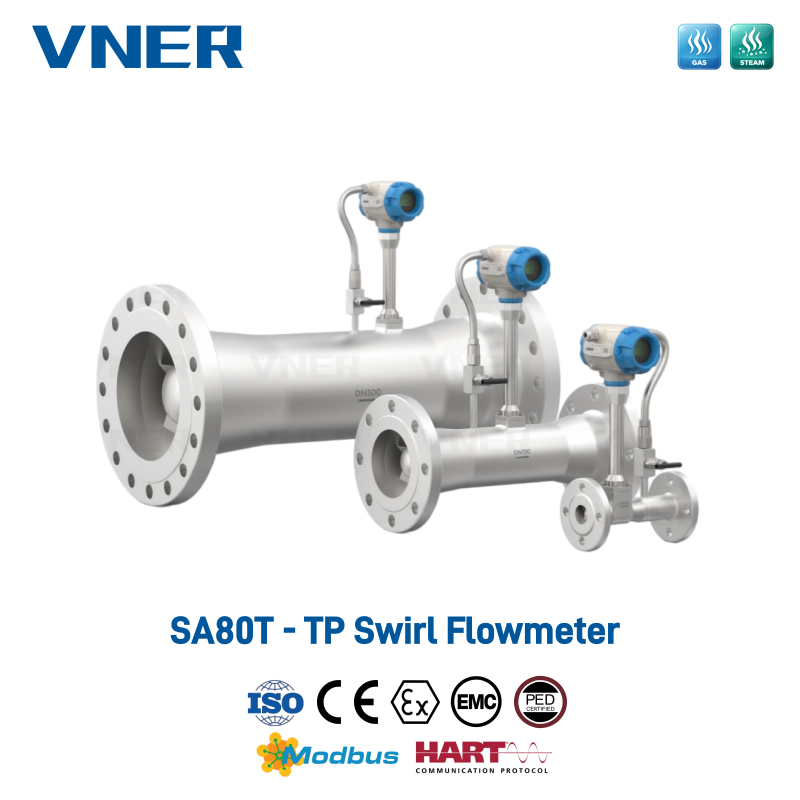

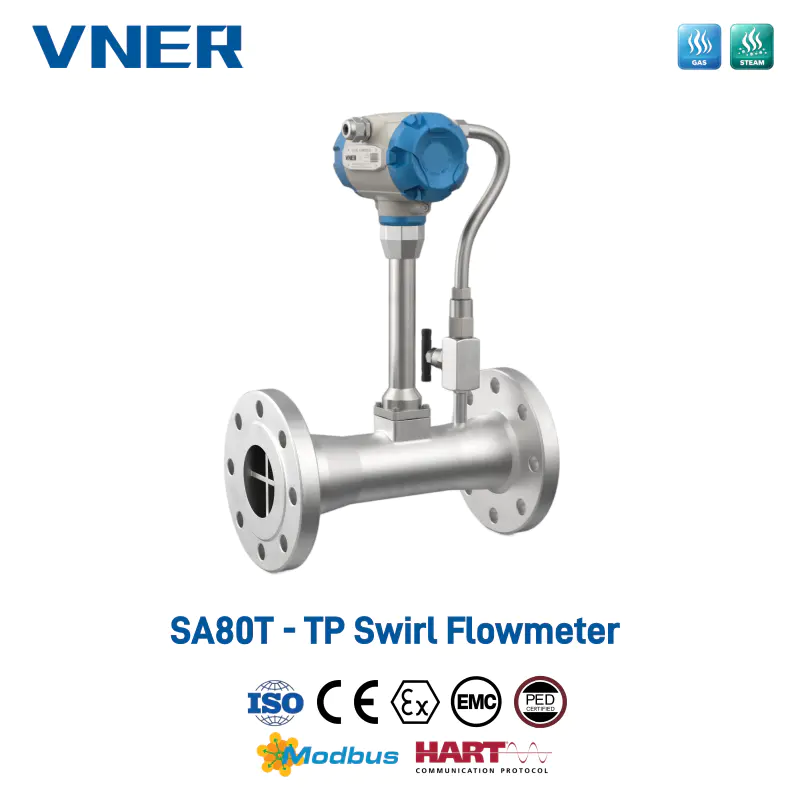

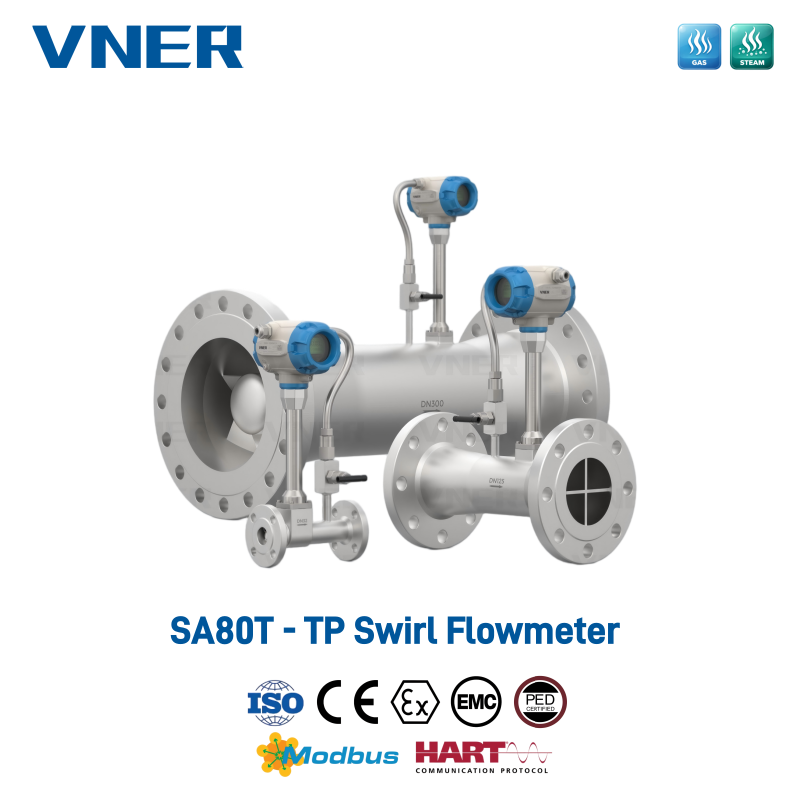

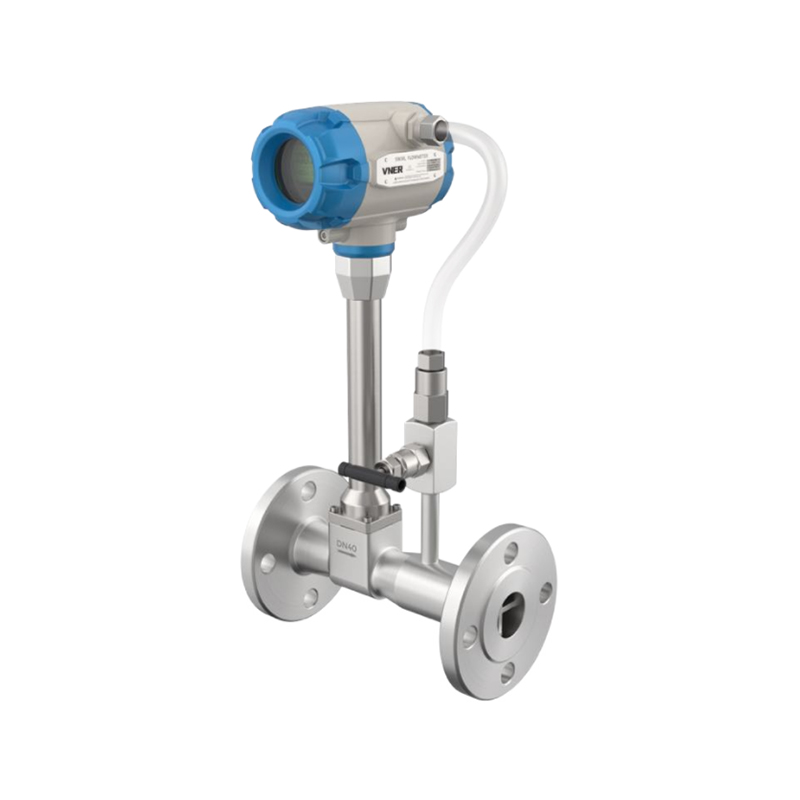

В специализированной области гидродинамики Вихревой расходомер выделяется своим уникальным принципом «вихревой прецессии», обеспечивающим высокую точность и широкий диапазон регулирования. Введение Серия СА80Т-ТП представляет собой значительный шаг вперед, выходя за рамки простого измерения объема. Эта серия представляет собой версию стандартного SA80T с компенсацией температуры и давления, специально разработанную для решения сложных задач измерения сжимаемых жидкостей, таких как пар и промышленные газы. Интеграция нескольких чувствительных элементов в один блок упрощает установку и одновременно значительно повышает надежность данных, используемых для управления процессом и распределения затрат. Как серия СА80Т-ТП обеспечивает превосходную компенсацию давления? Основной проблемой при измерении газов и пара является их сжимаемость; их плотность существенно меняется при колебаниях температуры и давления. Вихревой расходомер с компенсацией давления решает эту проблему, выполняя вычисления в реальном времени. Является ли конструкция встроенного датчика более эффективной, чем внешние датчики? Основанный на том же высокоэффективном вихревом генераторе и конструкции датчика, что и стандартный SA80T, СА80Т-ТП интегрирует встроенное измерение температуры и давления непосредственно в тело потока. Традиционные установки часто требуют установки отдельных датчиков давления и термометров сопротивления (резистивных датчиков температуры), установленных на выходе, что приводит к появлению потенциальных точек утечек и дополнительной сложности проводки. Интегрированный подход вихревого расходомера гарантирует, что температура и давление измеряются именно в той точке, где обнаруживается частота завихрения, что приводит к гораздо более точному расчету плотности в реальном времени. Каковы основные технические характеристики серии SA80T-TP? Чтобы понять, как это Вихревой расходомер По сравнению с его предшественниками, мы можем посмотреть основные функциональные параметры в следующей таблице: Особенность Стандартный SA80T Серия СА80Т-ТП (Compensated) Принцип измерения Вихревая прецессия Вихревая прецессия TP Compensation Датчик температуры Не интегрировано Встроенный PT1000/RTD Датчик давления Не интегрировано Встроенное абсолютное/манометрическое давление Выходы потока Рабочий объемный расход Массовый расход, стандартный объем, объемный Медиа-возможности Стабильные жидкости и газы Пар, сжатый воздух, природный газ Расчет плотности Фиксированная константа Термодинамическая корреляция в реальном времени Фокус на приложениях Общий мониторинг потока Учет энергии и распределение затрат Почему расчет плотности в реальном времени жизненно важен для паровых и газовых сетей? При измерении энергии измерение «сколько места занимает жидкость» (объемный расход) часто менее важно, чем «сколько энергии или массы перемещается». Именно здесь незаменимым становится вихревой расходомер со встроенной компенсацией. Как преобразователь обрабатывает входные данные с несколькими переменными? Преобразователь SA80T-TP является «мозгом» системы. Он принимает частотные сигналы от датчика вихря и объединяет их с данными внутренних датчиков температуры и давления. Используя предварительно настроенные параметры среды, такие как свойства насыщенного пара или определенные газовые составы, устройство применяет стандартные термодинамические корреляции для расчета мгновенной плотности жидкости. Это позволяет вихревому расходомеру обеспечивать выходные данные массового расхода и стандартного объемного расхода наряду с обычным рабочим объемным расходом. Может ли SA80T-TP работать как с насыщенным, так и с перегретым паром? Паровые системы, как известно, трудно контролировать, поскольку пар может переходить из состояния насыщения в состояние перегрева в зависимости от производительности котла и изоляции труб. Вихревой расходомер SA80T-TP особенно подходит для таких сред. Поскольку он постоянно контролирует температуру и давление, он может определять состояние пара и применять правильные таблицы плотности. Для насыщенного пара, где температура и давление связаны, установка с двумя датчиками обеспечивает дублирующую проверку, которая обеспечивает точность, даже если один из параметров неожиданно колеблется. Что делает вихревой расходомер идеальным для учета энергии и распределения затрат? Точность измерения энергии является краеугольным камнем управления промышленными затратами. Когда на заводах используется центральный котел или установка сжатого воздуха, точное «распределение затрат» зависит от способности расходомера нормализовать данные. Как стандартный объемный расход улучшает прозрачность затрат? В сетях сжатого воздуха и газа часто возникают перепады давления на длинных участках трубопроводов. Стандарт Вихревой расходомер без компенсации будет сообщать о разных объемах в начале и конце трубы, даже если газ не был потерян. SA80T-TP преобразует все показания в «стандартный объемный расход» (например, Нм³/ч или SCFM), который относится к фиксированным эталонным давлению и температуре. Это гарантирует, что каждому отделу или арендатору счета будут выставляться на основе фактического количества потребленных молекул газа, независимо от местных колебаний давления. Почему принцип «прецессии вихрей» по своей сути устойчив? Генератор вихрей на входе в Вихревой расходомер заставляет поступающую жидкость совершать вращательное движение. Когда жидкость попадает в секцию расширения, центр завихрения совершает гироскопическую прецессию. Частота этой прецессии прямо пропорциональна скорости потока. В отличие от турбинных счетчиков, здесь нет движущихся частей, которые могут изнашиваться или заклинивать. В отличие от диафрагм, здесь нет острых кромок, которые могут повредиться. Это делает SA80T-TP решение, не требующее особого обслуживания, для высокоскоростного пара и «грязных» промышленных газов, где другие датчики могут выйти из строя. Как настроенные параметры носителя обеспечивают универсальность приложения? Гибкость серии SA80T-TP заключается в программном механизме компенсации, который можно адаптировать к конкретной жидкости в трубе. Какие термодинамические корреляции используются для обеспечения точности? В устройстве используются стандартные формулы, обеспечивающие высочайшую степень точности. Будь то таблицы IAPWS-IF97 для воды и пара или стандарты AGA/SGERG для природного газа, Вихревой расходомер выполняет эти сложные вычисления внутри себя. Пользователи просто настраивают параметры среды во время ввода в эксплуатацию, а счетчик делает все остальное, оставаясь в пределах калиброванных установленных датчиков и фактических условий технологического процесса. Можно ли интегрировать SA80T-TP в современные системы управления технологическими процессами? На современном интеллектуальном заводе вихревой расходомер выступает в роли концентратора данных. Поскольку он выдает массовый расход, температуру и давление, он может предоставлять три набора данных через один цифровой интерфейс (например, сигналы HART, Modbus или сигналы 4–20 мА). Этот многопараметрический выходной сигнал необходим для сложных циклов «управления процессом». Например, в химическом реакторе, где для реакции требуется определенная масса газа, SA80T-TP обеспечивает прямое значение массового расхода, устраняя необходимость в ПЛК выполнять внешние компенсационные расчеты, тем самым уменьшая задержку системы и потенциальные ошибки программирования. Упрощает ли SA80T-TP установку в ограниченном пространстве? Пространство часто имеет большое значение для промышленных коллекторов и оборудования, монтируемого на рамах. Дизайн SA80T-TP Вихревой расходомер напрямую устраняет эти физические ограничения. Снижается ли потребность в прямых участках труб? По сравнению со стандартными вихревыми расходомерами Вихревой расходомер обычно менее чувствителен к возмущениям потока вверх по течению, поскольку генератор завихрений эффективно «перепрофилирует» скорость жидкости при ее входе в расходомер. Если объединить это со встроенными датчиками температуры и давления, площадь точки измерения значительно сокращается. Нет необходимости в дополнительных прямых участках трубы для размещения отдельных кранов давления или температуры. SA80T-TP отличный выбор для модернизации существующих линий сжатого воздуха или пара в условиях ограниченного пространства. Как встроенная компенсация снижает общую стоимость владения? Хотя первоначальная цена покупки Вихревой расходомер с компенсацией давления может быть выше, чем у базового объемного счетчика, «общая стоимость владения» часто ниже. За счет устранения необходимости в отдельных датчиках, специализированном монтажном оборудовании и дополнительных кабелях общая стоимость установки снижается. Кроме того, повышенная точность энергетического баланса и распределения затрат предотвращает «невидимые» потери в паровых и газовых сетях, обеспечивая быстрый возврат инвестиций за счет повышения эффективности.
