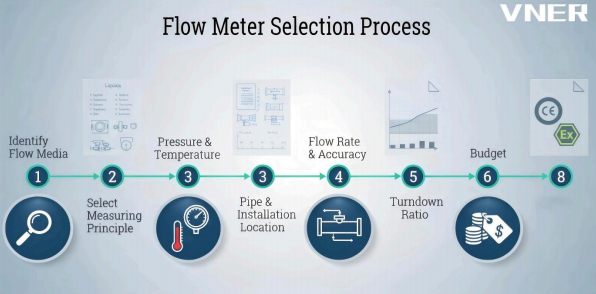

Процесс выбора расходомера: от применения до идеального соответствия

Выбор правильного расходомера – это не просто выбор измерительного прибора, а обеспечение надежности процесса, точности измерений и долгосрочной эффективности работы.

1. Определите поток среды

Понимание технологической среды является основой любого выбора.

Определите, является ли текучая среда:

• Жидкость , Газ , или Steam
• Коррозионный , Проводящий , или Непроводящий
• Многофазный (жидкое твердое вещество/газ) или однофазный
• Вязкий , чистый , или содержит взвешенные вещества

Знание этих характеристик напрямую влияет на то, какие принципы измерения осуществимы.

Например, электромагнитный счетчики требуют проводящих жидкостей, в то время как Кориолис расходомеры лучше всего работают с чистыми однофазными жидкостями.

2.Выберите принцип измерения.

После определения среды выберите наиболее подходящую технологию измерения:

• Электромагнитный расходомер (ЭДС) – Для проводящих жидкостей, воды, химикатов, суспензий.
• Вихревой расходомер – Для пара, газов и жидкостей со стабильным профилем потока.
• Кориолис Mass Flowmeter – Для точного измерения массового расхода и плотности жидкостей и газов.
• Ультразвуковой расходомер – Для больших труб или неинвазивных установок.
• Термальный массовый расходомер – Для чистых газов.
• Механический расходомер (турбинный, объемного типа) – Для простых и недорогих приложений.

Каждый принцип имеет определенные преимущества в точность , стоимость , сложность установки и техническое обслуживание . Правильное соответствие обеспечивает надежную и длительную работу.

3. Определите рабочее давление и температуру.

Давление и температура процесса определяют:

• Материал датчика (нержавеющая сталь, Hastelloy, футеровка из PTFE и т. д.)
• Выбор уплотнений и прокладок
• Номинальные характеристики корпуса расходомера (Класс PN/ANSI)
• Требования к температурной компенсации

Всегда проверяйте, чтобы номинальные значения давления и температуры выбранного прибора превышали максимальные условия эксплуатации системы, а запасы безопасности соответствовали ПЭД или АСМЭ стандарты.

4. Оценка труб и условий установки

Расходомеры работают лучше всего при правильной установке. Ключевые параметры включают в себя:

• Размер и ориентация трубы (горизонтальный, вертикальный, полнотрубный)
• Прямые участки вверх и вниз по течению для обеспечения стабильного профиля потока
• Расположение относительно клапанов, насосов или колен чтобы минимизировать турбулентность
• Место для установки и доступность для подключения, калибровки и обслуживания
• Источник питания (переменный/постоянный ток) и Варианты вывода сигнала (4–20 мА, импульсный, Modbus, HART и т. д.)
• Защита от проникновения (IP65, IP67, IP68)
• Классификация опасных зон (Ex ia, Ex d и т. д.)

Хорошо спланированная схема установки предотвращает ошибки измерений, вызванные плохими условиями потока или электрическими помехами.

5.Определите диапазон расхода и требования к точности.

Определение рабочий расход и требуемая точность имеет решающее значение.

Укажите:

• Минимальный, нормальный и максимальный расход
• Ожидаемый диапазон колебаний процесса
• Требуемая точность или повторяемость (например, ±0,1%, ±0,2%, ±0,5% ±1,0%)

Правильный размер расходомера гарантирует, что расход останется в пределах оптимального значения. диапазон измерения (зона стабильности числа Рейнольдса) , избегая неточностей при низком расходе или превышении диапазона насыщения.

6.Оцените диапазон регулирования и потерю давления.

• Коэффициент отклонения описывает гибкость диапазона измерения (например, 1:10, 1:20).
  Более высокий динамический диапазон обеспечивает лучшую адаптируемость к изменяющимся условиям потока.
• Потеря давления должны быть сведены к минимуму, чтобы избежать неэффективности процесса.
  Некоторые технологии, такие как Кориолис и Вихрь может привести к перепаду давления — всегда проверяйте, выдерживает ли процесс это.

7. Вопросы бюджета и жизненного цикла

Хотя первоначальная стоимость инструмента важна, общая стоимость владения (TCO) следует учитывать:

• Закупочная цена в сравнении с точностью и надежностью
• Частота калибровки и технического обслуживания
• Наличие запасных частей
• Энергопотребление и стоимость простоя

Для крупномасштабных проектов балансировка производительность , долголетие и бюджет обеспечивает экономическую ценность на протяжении всего жизненного цикла продукта.

8.Требования к сертификации и соответствию

Расходомеры должны соответствовать соответствующим международным стандартам и правилам, в зависимости от применения и направления экспорта:

• Безопасность и взрывозащищенность: МЭКЕх, АТЕХ, UL
• Электротехническое соответствие: CE-EMC, CE-LVD
• Оборудование под давлением: CE-PED, ASME
• Пищевая и фармацевтическая промышленность: УЛХ, 3А, ЭХЕДГ
• Торгово-правовая метрология: MID (Директива по средствам измерений)

Надлежащая сертификация гарантирует, что прибор соответствует мировым стандартам безопасности и производительности.

Заключение

Систематический процесс отбора обеспечивает не только техническую совместимость, но и долгосрочную стабильность и соответствие нормативным требованиям.

Понимая средний , принцип измерения , условия установки и потребности в сертификации , инженеры и специалисты по закупкам могут добиться оптимальных результатов — минимизации рисков и максимизации эффективности.

В ООО «ВНЭР Электронные Технологии» Мы объединяем многолетний опыт работы на местах с передовыми технологиями измерения расхода, чтобы помочь нашим партнерам выбрать наиболее подходящие решения для их приложений — от очистка воды и нефтехимический растения чтобы нефть и газ и поликремниевая промышленность.

Автор: Шон Цао

Директор Департамента международной торговли

ВНЭР Электронные Технологии, ООО
